Тахографы цифровые серии EFAS 4.x

Назначение

Тахографы цифровые серии EFAS 4.Х (далее - тахографы) предназначены для измерения и регистрации скорости движения и пройденного пути транспортных средств, времени, а также режимов труда и отдыха водителей (вождение, отдых, другая активная работа), контроль которых предусмотрен требованиями Европейского Соглашения, касающегося работы экипажей транспортных средств, производящих автомобильные международные перевозки.

Область применения- используются на автомобильном транспорте для установки на транспортные средства грузоподъемностью более 3,5 т, микроавтобусы с количеством посадочных мест более 9.

Описание

Конструктивно тахографы представляют собой электронный блок "радиоразмера", устанавливаемый в приборную панель транспортного средства. Возможна установка тахографа отдельно либо в комплекте со спидометром. На передней панели тахографа расположено жидкокристаллическое табло, на котором в реальном режиме времени отображаются значения мгновенной скорости, пройденного пути, текущего времени (местного времени или времени UTC), дата, год, режимы работы водителей.

На передней панели тахографа расположены 2 разъема для установки электронных карт тахографа, 2 кнопки для ручного переключения записи режимов работы водителей и извлечения электронных карт, 4 функциональные кнопки для управления тахографом, светодиод, начинающий мигать при превышении допускаемой скорости движения транспортного средства, отсутствия электронных карт водителей и т.д.

На передней панели тахографа имеются 2 разъема для установки электронных карт водителей (driver cards), позволяющих регистрировать информацию о режимах работы водителей (вождение, невождение, отдых, другая активная работа), скорость движения транспортного средства и пройденный путь, а также различные события в пути (превышение установленной скорости, превышение установленного времени вождения, равного 4 ч 30 мин., различные действия контрольных органов и т.д.).

Программное обеспечение тахографа (версия не ниже 2.Х) позволяет проводить запись и хранение следующей информации: данные о режимах работы 2-х водителей; подробные данные о скорости движения транспортного средства за последние 24 ч (с дискретностью записи данных 1 с), что позволяет получать соответствующие графики скорости движения транспортного средства; данные об общем пробеге транспортного средства; данные о нарушениях водителей (превышение допускаемой скорости, допускаемого времени вождения и т.д.); данных о деятельности контролирующих органов и сервисных мастерских

Информация, касающаяся работы транспортного средства, хранится в энергонезависимой памяти тахографа (mass memory), в течение 365 дней, по истечении указанного времени происходит обновление информации. В случае ДТП и соответственно повреждения тахографа может быть произведена расшифровка энергонезависимой памяти тахографа как «черного» ящика.

Для считывания информации, хранящейся в энергонезависимой памяти тахографа, используются flash-устройства типа Tacho2Safe, позволяющие передавать считанную информацию на ПЭВМ посредством USB-порта. Для считывания информации, хранящейся на электронных картах, используются считыватели карт типа Tacho2Safe (card reader), позволяющие передавать считанную информацию на ПЭВМ посредством USB-порта.

Для считывания, расшифровки, архивирования информации, хранящейся в энергонезависимой памяти тахографа и представления ее в виде графиков и таблиц, используются следующие версии программного обеспечения: версия TachoSafe Lite, используемая для считывания данных из энергонезависимой памяти тахографа и представления информации в виде графиков и таблиц, а также позволяющая вести на автотранспортных предприятиях централизованные базы данных о деятельности каждого водителя и каждого транспортного средства, и версия Tacho2Safe, используемая для считывания данных с карты сервисной мастерской в сервисной мастерской. Считывание данных с карты сервисной мастерской проводится каждые 90 дней.

На передней панели справа расположен термопринтер, позволяющий получать термораспечатки путем печати информации, хранящейся в энергонезависимой памяти тахографа, с использованием специальных пиктограмм. Распечатки, полученные на термопринтере, подлежат хранению в течение 1 года.

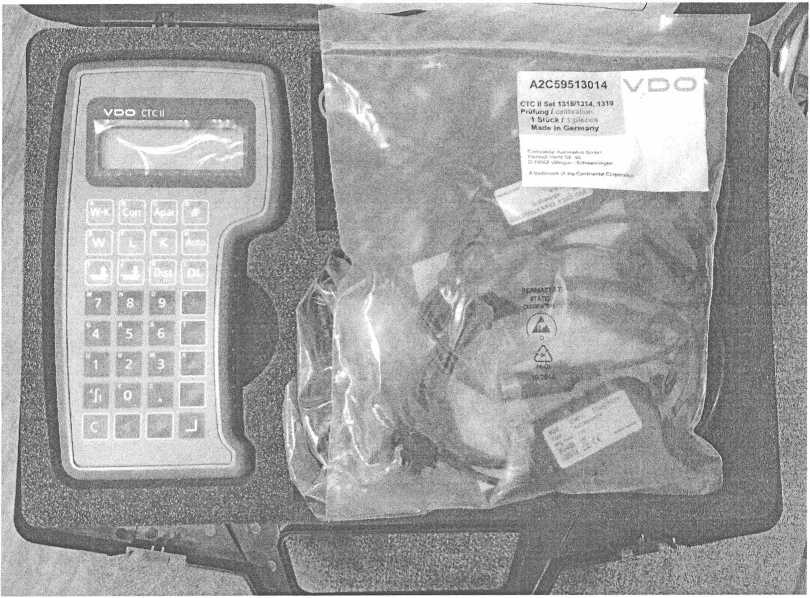

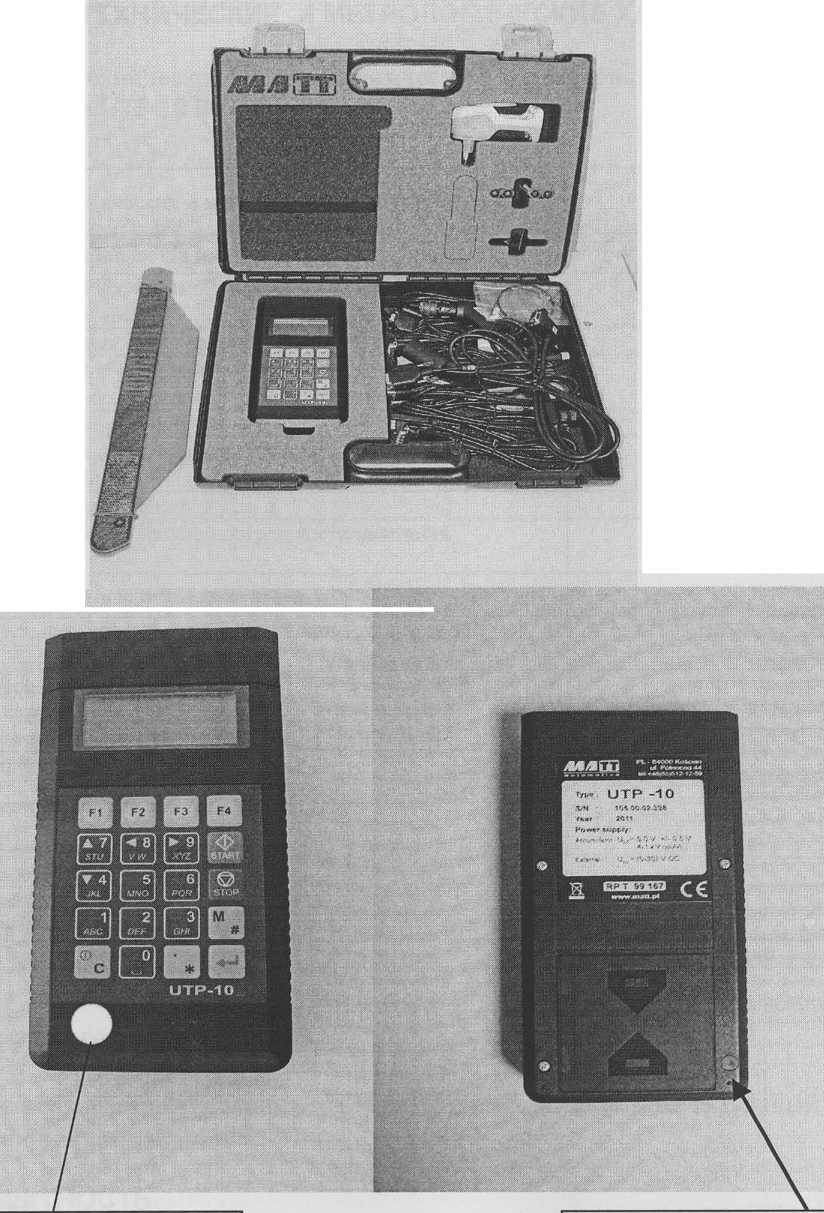

Тахограф программируется на точное значение постоянной тахографа к, равное значению коэффициента транспортного средства W, с помощью переходного кабеля и прибора тестирующего путем ввода значения к. Работы по определению значения характеристического коэффициента транспортного средства W осуществляются на ровном, прямолинейном участке дороги 1 000 м, 20 м либо на поверочном стенде типа «барабанная дорога» с использованием приборов тестирующих типа UPT-10, СТС II и др.

Для работы с тахографом необходимы 4 электронные карты, обеспечивающие доступ к различным режимам работы тахографа: электронная карта водителя (driver card), электронная карта сервисной мастерской (workshop card), электронная карта контролирующих органов (control card), электронная карта транспортного предприятия (company card).

На электронной карте водителя (driver card) (белого цвета) хранится информация о режимах работы водителей за период 28 календарных дней, по истечении указанного времени информация на электронной карте обновляется без сохранения прежней. Карты водителей выдаются каждому водителю персонально сроком на 5 лет. На карте водителя должны быть указаны идентификационные данные водителя на языке той страны, уполномоченный орган которой ее выдал. Получая информацию с карты водителя,

транспортные предприятия имеют возможность точного контроля за соблюдением режимов труда и отдыха водителей, возможных событиях и нарушениях, имевших место в пути.

Электронная карта сервисной мастерской (workshop card) (красного цвета) обеспечивает доступ к режиму настройки параметров тахографа при установке тахографа на транспортные средства и содержит данные об установке тахографов на транспортные средства с учетом характеристик транспортных средств. Электронные карты сервисной мастерской обеспечивают доступ к режимам настройки параметров тахографа посредством соответствующих PIN-кодов. Срок действия электронной карты сервисной мастерской -1 год.

Электронная карта контролирующих органов (control card) (голубого цвета) принадлежит представителям контролирующих органов и позволяет обеспечить доступ ко всем данным, хранящимся в энергонезависимой памяти тахографа и посредством внешних интерфейсов передавать информацию на внешние устройства. Данная карта действительна в течение 2 лет и содержит данные обо всех проверках, проведенных уполномоченными органами дорожного контроля.

Электронная карта транспортного предприятия (company card) (желтого цвета) действительна в течение 5 лет и содержит все сведения, связанные с деятельностью владельца транспортной компании о проверках работы водителей.

В тахографе предусмотрена функция сигнализации при превышении допускаемого значения скорости и отсутствии электронных карт: загорается светодиод на передней панели тахографа, а в энергонезависимой памяти записываются соответствующие нарушения. Внешний вид тахографа цифрового EFAS-4.X приведен на рис.1.

В схеме пломбировки тахографа предусматриваются следующие пломбы, включающие знак поверки и пломбы, устанавливаемые в сервисной мастерской по установке, активированию и ремонту цифровых тахографов:

- знак поверки (клеймо-наклейка) (1);

- пломба завода-изготовителя на верхней панели корпуса тахографа (2);

- пломба пломбировочной крышки разъема подключения тахографа к электропитанию (3);

- пломбировочная проволока и свинцовая пломба с клеймом сервисной мастерской по установке, активированию и ремонту цифровых тахографов при подключении датчика тахографа к коробке передач (4).

При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в виде клейма-наклейки на переднюю панель крышки корпуса тахографа (см. приложение А).

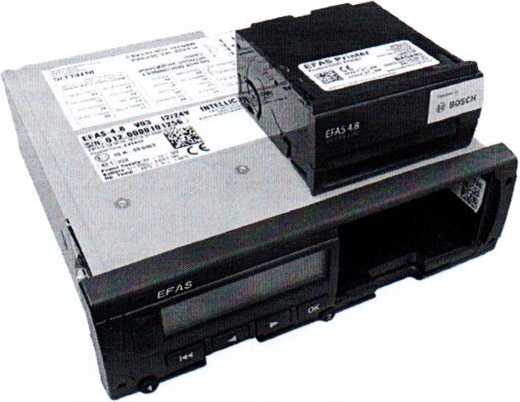

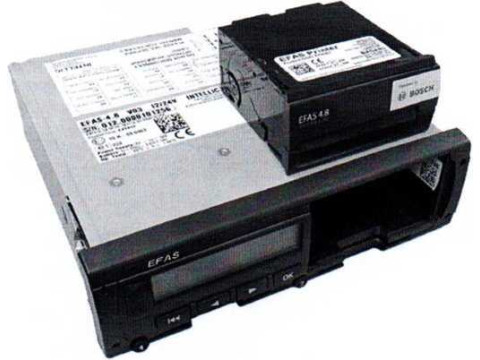

РИСУНОК 1- ВНЕШНИЙ ВИД ТАХОГРАФА ЦИФРОВОГО СЕРИИ EFAS-4.X

3

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблицах 1,2.

Таблица 1 - Основные технические и метрологические характеристики тахографа (до установки на транспортное средство)

Таблица 2 - Основные технические и метрологические характеристики тахографа, установленного на транспортное средство (после установки и при периодической поверке)

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационные документы тахографа

Комплектность

Комплектность поставки тахографов в соответствии с технической документацией фирмы "Intellic GmbH" (Австрия) представлена в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы-изготовителя "Intellic GmbH" (Австрия)

Европейское Соглашение, касающееся работы экипажей, осуществляющих международные автомобильные перевозки

Приложение 1В «Требования к конструкции, испытаниям, установке и проверкам» к Правилам Европейского союза №3821/85, касающимся регистрирующего оборудования на дорожном транспорте (с учетом поправок, вносимых Правилами Комиссии (ЕС) № 1266/2009 от 26.12.2009)

МРБ МП.2819-2019 Тахографы цифровые серии EFAS 4.Х. Методика поверки

Заключение

Тахографы цифровые серии EFAS 4.Х соответствуют требованиям технической документации фирмы-изготовителя "Intellic GmbH" (Австрия).

Межповерочный интервал - не более 24 месяцев.
