Приборы для поверки тахографов MK II
| Номер в ГРСИ РФ: | РБ 03 16 4760 11 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Тахографы |
| Производитель / заявитель: | "Stoneridge Electronics AB", Швеция |
Приборы для поверки тахографов МК II (далее - приборы) предназначены для поверки автомобильных электронных и цифровых тахографов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 4760 11 |
| Наименование | Приборы для поверки тахографов MK II |
| Год регистрации | 2011 |
| Номер сертификата | 7437 |
| Дата регистрации | 2011-10-27 |
| Срок действия | 2016-10-27 |
| Получатель сертификата | фирма "Stoneridge Electronics Ltd", Великобритания (GB) |
Производитель / Заявитель
фирма "Stoneridge Electronics Ltd"
Адрес: DD4 9UB Dundee Scotland Claverhouse Industrial Park Charles Bowman Avenue
Контакты: +44 0871 700 7070 / +44 0870 704 0002
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2220-2012. |
Поверители
Скачать
|
Описание типа РБ 03 16 4760 11 [2011-01-01]
rb-03-16-4760-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 4760 11 [2012-11-23]
rb-03-16-4760-11_2012-11-23.pdf
|
Скачать |
Описание типа
Назначение
Приборы для поверки тахографов МК II (далее - приборы) предназначены для поверки автомобильных электронных и цифровых тахографов.
Область применения приборов - автотранспортные предприятия, автомобильные заводы, станции технического обслуживания автотранспортных средств, лаборатории, аккредитованные на право поверки тахографов, сервисные мастерские, осуществляющие установку и программирование параметров тахографов.
Описание
Прибор конструктивно представляет собой электронный блок, оснащенный 28-ти разрядным жидкокристаллическим дисплеем (2 ряда) и клавиатурой, состоящей из 17-ти клавиш для управления работой прибора. Прибор снабжен комплектом кабелей подключения для работы с различными типами электронных и цифровых тахографов.
Прибор является программным продуктом и имеет встроенное программное обеспечение (версия не ниже З.ОХ), пользовательское меню которого позволяет проводить различные измерительные процедуры, такие, как определение метрологических характеристик тахографов различных типов, определение коэффициента транспортного средства W, постоянной тахографа к, эффективной окружности шин колес транспортного средства L, активирование цифровых тахографов, считывание данных из энергонезависимой памяти цифровых тахографов, программирование параметров цифровых тахографов и т.д..
Прибор имеет диагностическое меню, доступ к которому осуществляется посредством PIN-кода (8624). Встроенное программное обеспечение прибора имеет ряд тестирующих программ, разработанных в соответствии с методиками проверки электронных и цифровых тахографов, применяемых в разных странах (Германии, Голландии, Франции, Бельгии, Великобритании, Швеции), позволяющих в автоматическом режиме проводить данные проверки.
Прибор снабжен разъемом для подключения питания, для подключения к электронным и цифровым тахографам разных типов, для подключения контактного переключателя и других внешних устройств, а также разъемом для обновления версии программного обеспечения.
Прибор имеет следующие интерфейсы: интерфейс RS 232 используется для обновления версии программного обеспечения, интерфейс K-line позволяет считывать и программировать параметры цифровых тахографов, интерфейс CAN позволяет при помощи специального кабеля считывать информацию, передаваемую по CAN-шине тахографа. Внешний вид приборов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

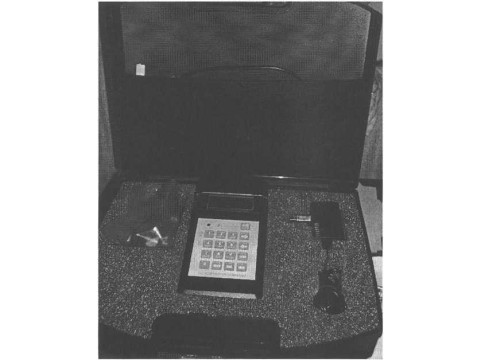

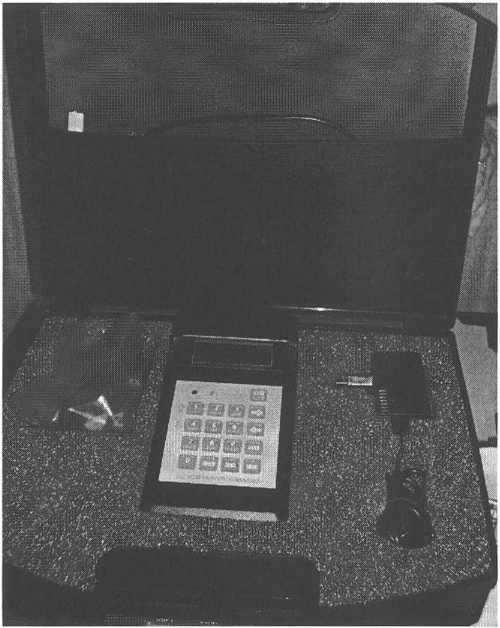

РИС. 1- ВНЕШНИЙ ВИД ПРИБОРА ДЛЯ ПОВЕРКИ ТАХОГРАФОВ МК II
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование метрологических характеристик |
Нормируемые значения |
|
Диапазон измерения скорости, км/ч |
от 20 до 180 |
|
Дискретность измерения скорости, км/ч |
0,1 |
|
Диапазон измерения пройденного пути транспортного средства, м |
от 0 до 99 999 |
|
Наименование метрологических характеристик |
Нормируемые значения |
|
Пределы допускаемой относительной погрешности измерения скорости, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерения пройденного пути, % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерения времени, с/сут. |
±1 |
|
Диапазон измерения значений постоянной тахографа к, имп./км |
от 2 400 до 64 500 |
|
Пределы допускаемой относительной погрешности измерения постоянной тахографа к, % |
±0,2 |
|
Диапазон измерения коэффициента транспортного средства W, имп./км |
от 2 400 до 64 500 |
|
Пределы допускаемой относительной погрешности измерения характеристического коэффициента транспортного средства W, % |
±0,2 |
|
Номинальное напряжение питания, В |
9,6 |
|
Масса, кг, не более |
0,520 |
|
Габаритные размеры, мм, не более |
200x100x30 (L*BxH) |
|
Условия эксплуатации: -угол установки тахографа ,° -температура воздуха при эксплуатации, °C |
95(без конденсации) от минус 10 до плюс 60 |
|
Температура хранения и транспортирования, °C |
от минус 40 до плюс 85 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP40 |
|
Интерфейсы подключения |
CAN, K-Line, RS 232 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационные документы приборов
Комплектность
Комплект поставки тахографов в соответствии с технической документацией фирмы "Stoneridge Electronics Ltd" (Великобритания) приведен в табл. 2.
Таблица 2
|
Наименование |
Количество |
|
Прибор для поверки тахографов МКII |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Комплект кабелей для подключения |
1 шт. |
|
Методика поверки |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Stoneridge Electronics Ltd" (Великобритания)
МРБ МП.2220-2012 Приборы для поверки тахографов МК II. Методика поверки
Заключение
Приборы для поверки тахографов МК II соответствуют требованиям технической документации фирмы-изготовителя "Stoneridge Electronics Ltd" (Великобритания).
Межповерочный интервал - не более 24 месяцев.
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ
ЦЕНТР БЕЛГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
