Приборы для поверки тахографов CTC II
| Номер в ГРСИ РФ: | РБ 03 16 4525 16 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Тахографы |
| Производитель / заявитель: | "Continental Automotive GmbH", Германия |
Приборы для поверки тахографов СТС II (далее - приборы) предназначены для поверки автомобильных аналоговых, электронных и цифровых тахографов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 4525 16 |
| Наименование | Приборы для поверки тахографов CTC II |
| Год регистрации | 2016 |
| Номер сертификата | 10836 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "Continental Automotive GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Continental Automotive GmbH"
Адрес: Heinrich-Hertz-StraPe 45, 78052 Villingen-Schwenningen
Контакты: www.vdo.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2098-2011 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 16 4525 16 [2017-05-03]
rb-03-16-4525-16_2017-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 4525 16 [2011-03-22]
rb-03-16-4525-16_2011-03-22.pdf
|
Скачать |
Описание типа
Назначение
Приборы для поверки тахографов СТС II (далее - приборы) предназначены для поверки автомобильных аналоговых, электронных и цифровых тахографов.
Область применения приборов - автотранспортные предприятия, автомобильные заводы, станции технического обслуживания автотранспортных средств, аккредитованные на поверку тахографов лаборатории, сервисные мастерские, осуществляющие установку и программирование параметров тахографов.
Описание
Приборы конструктивно представляют собой электронный блок, оснащённый 20-и разрядным жидкокристаллическим дисплеем (4 ряда) и клавиатурой, состоящей из 32-х клавиш для управления работой приборов. Приборы снабжены также комплектом кабелей подключения для работы с различными типами аналоговых, электронных и цифровых тахографов.
12 функциональных клавиш приборов СТС II, расположенных в первых 3-х рядах клавиатуры, позволяют проводить различные измерительные процедуры, такие как определение метрологических характеристик тахографов различных типов, определение коэффициента W транспортного средства, постоянной тахографа к, эффективной окружности шин колес транспортного средства L, активирование цифровых тахографов и т.д.
Приборы имеют программное обеспечение, приведённое в таблице 1.
Таблицы 1
|
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
|
Программное обеспечение при-боров для поверки тахографов СТС II |
SW 02:17 |
45278 |
|
SW 02:10 |
35844 11 /—-иШ--- |
Прибор снабжён интерфейсами для подключения его к ПЭВМ и внешним устройствам. Интерфейс RS232C позволяет подключать к прибору диагностический кабель для считывания данных из энергонезависимой памяти цифровых тахографов. Наличие интерфейса k-line позволяет считывать и программировать параметры цифровых тахографов. Интерфейс Bluetooth используется при подключении к роликовому испытательному стенду. Внешний вид приборов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

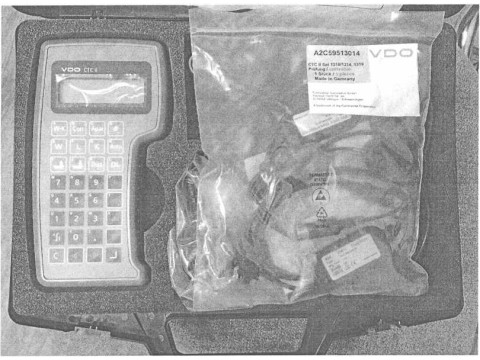

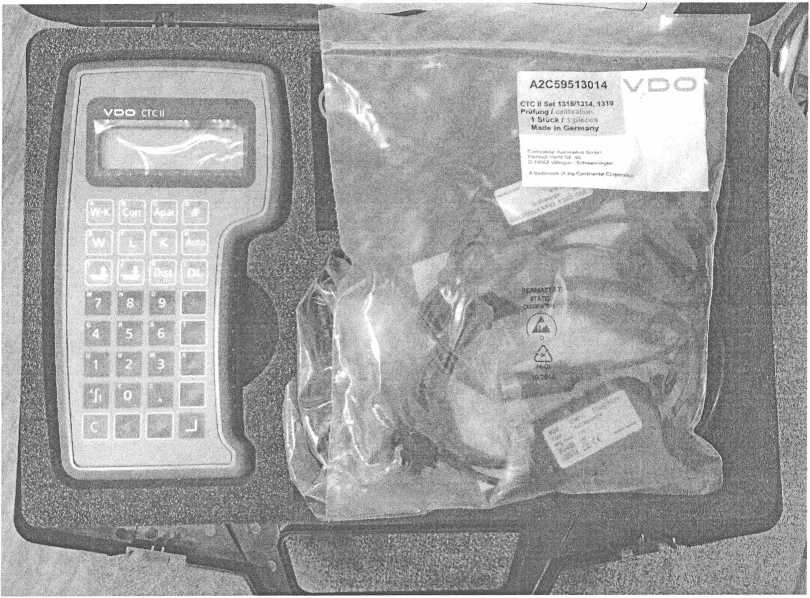

Рисунок 1. Приборы для поверки тахографов СТС II
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 2.
Таблица 2______________
|
Наименование характеристик |
Значение | |
|
Диапазон измерения скорости, км/ч |
от 20 до 200 | |
|
Дискретность измерения скорости, км/ч |
0,1 | |
|
Диапазон измерения пройденного пути транспортного средства, м |
от 0 до 9999999,9 | |
|
Пределы допускаемой относительной погрешности приборов при измерении скорости, % |
±0,15 | |
|
Пределы допускаемой абсолютной погрешности приборов при измерении пройденного пути, м |
±2 | |
|
Пределы допускаемой абсолютной погрешности приборов при измерении точности хода часов, с/сут. |
±1 | |
|
Диапазон значений постоянного тахографа к, имп./км |
от 2400 до 24804 | |
|
Диапазон измерений коэффициента W транспортного средства, имп./км |
от 2400 до 24804 | |
|
// / № \ \\ || j ! \ ХМ^Ж^ИЗ 5 | ||
Окончание таблицы 2
|
Пределы допускаемой абсолютной погрешности счета количества импульсов при измерении коэффициента W транспортного средства, имп./км* |
±2 (в ручном режиме измерения) ±1 (в автоматическом режиме измерения) |
|
Напряжения питания, В |
от 10,5 до 30 |
|
Ток потребления, А, не более |
1,2 |
|
Масса, кг, не более |
0,65 |
|
Габаритные размеры, мм, не более |
120x230x40 |
|
Диапазон температур окружающей среды при эксплуатации,°C |
от 5 до 40 |
|
Относительная влажность при эксплуатации, %, не более |
80 (без конденсации влаги на ЖКИ дисплее) |
|
Диапазон температур окружающей среды при хранении и транспортировании, °C |
от минус 20 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 40 |
|
Интерфейсы подключения |
- Bluetooth; - К-Line; - RS 232 |
Комплектность
Комплект поставки прибора СТС II:
- прибор для поверки тахографов СТС II;
- комплект кабелей для работы с различными типами тахографов;
- дополнительный комплект кабелей А2С59513014 для работы с аналоговыми типами тахографов;
- руководство по эксплуатации;
- методика поверки МРБ МП 2098-2011 (с учётом извещения об изменении №1).
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Continental Automotive GmbH", Германия.
МРБ МП 2098-2011 "Приборы для поверки тахографов СТС II. Методика поверки" (с учётом извещения об изменении №1) и предоставлении пароля для входа в служебные настройки.
Заключение
Приборы для поверки тахографов СТС II соответствуют требованиям документации фирмы изготовителя, ТР ТС 020/2011 (декларация соответствия ТС N RU Д-ОЕ.ЭМ02.В.013Ю от 07.10.2016, действительна до 06.10.2019).
Межповерочный интервал - не более 24 месяцев (для приборов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
