Тестеры оптические ОТ-2

Назначение

Тестеры оптические ОТ-2 (далее - тестер) предназначены для измерения мощности оптического излучения в оптических волокнах (ОВ), затухания в ОВ и их соединениях, а также для генерации стабилизированного оптического излучения.

Тестер может применяться при производстве оптических волокон (ОВ) и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.

Описание

Функции тестера реализуются следующими функциональными блоками:

- измерителем мощности оптического излучения;

- источником оптического излучения.

Принцип измерения оптической мощности в ОВ основан на преобразовании оптического излучения в электрической ток с помощью оптоэлектронного преобразователя с pin-фотодиодом. Ток фотодиода усиливается, преобразуется в цифровую форму, обрабатывается микропроцессором, и измеренное значение мощности оптического излучения выводится на ЖКИ.

В качестве источника оптического излучения применяется лазерный диод с известной длиной волны излучения, мощность которого стабилизирована фотодиодом обратной связи.

Тестер изготавливается в модификациях:

- тестер оптический ОТ-2-5;

- тестер оптический ОТ-2-6;

- тестер оптический ОТ-2-7;

- тестер оптический ОТ-2-8.

В тестерах ОТ-2-5, ОТ-2-7 измеритель мощности оптического излучения (варианты исполнения ОТ-2-5/ИМ, ОТ-2-7/ИМ) и источник оптического излучения (варианты исполнения ОТ-2-5/ИИ, ОТ-2-7/ИИ) размещены в отдельных корпусах.

В тестерах ОТ-2-6, ОТ-2-8 измеритель мощности оптического излучения и источник оптического излучения размещены в одном корпусе.

Место нанесения оттиска знака поверки указано в Приложении к описанию типа. —

Внешний вид тестеров оптических ОТ-2-5/ИИ, ОТ-2-5/ИМ, ОТ-2-6 представлеи^та^^@Ц; ке 1.                                                                                                                              \ '

II [Государе 1 вс н н. й ревет Р1

II I средств              1

11 \ Республики Беларусь/ , \Дла документу у' Z

Ли

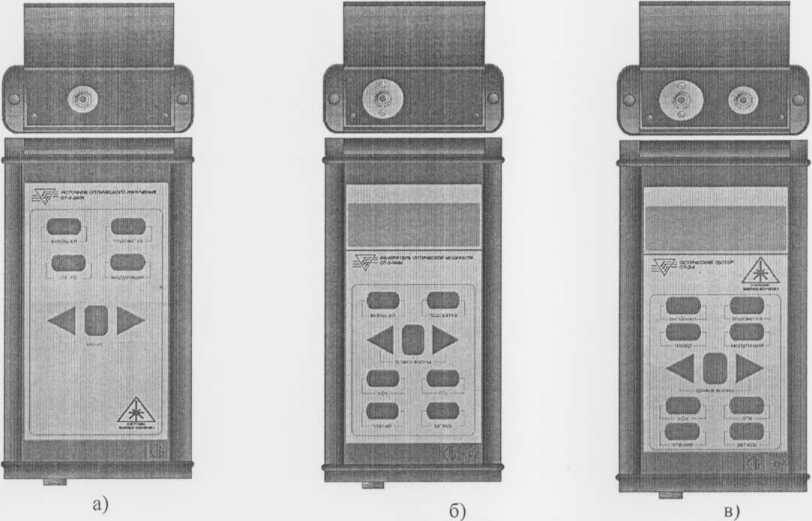

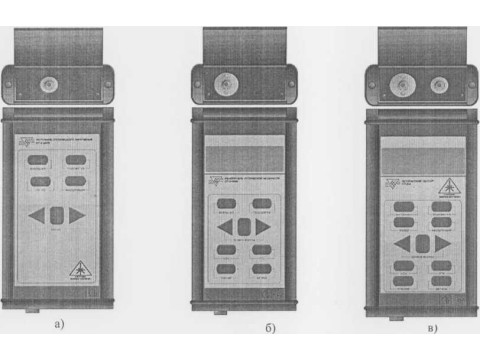

а) тестер оптический ОТ-2-5/ИИ (вид сверху, вид спереди) б) тестер оптический ОТ-2-5/ИМ (вид сверху, вид спереди) в) тестер оптический ОТ-2-6 (вид сверху, вид спереди) Рисунок 1

Общий вид тестеров оптических ОТ-2-7/ИИ, ОТ-2-7/ИМ, ОТ-2-8 представлен на рисунке 2.

а)

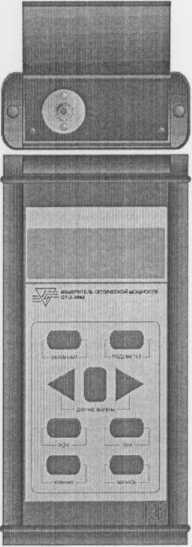

а) тестер оптический ОТ-2-7/ИИ (вид сверху, вид спереди)

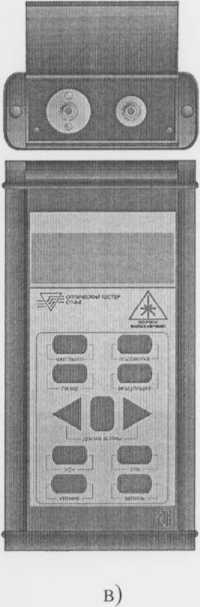

б) тестер оптический ОТ-2-7/ИМ (вид сверху, вид спереди) в) тестер оптический ОТ-2-8 (вид сверху, вид спереди) Рисунок 2

Государственный реестр] 1 средств измерений / \ Республики Беларусь /

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина волны источника оптического излучения тестера, тип подключаемого к нему ОВ и мощность излучения соответствуют данным, приведенным в таблице 1.

Таблица 1

Тестеры ОТ-2-7/ИИ, ОТ-2-8 могут генерировать излучение на одной, двух или трех длинах волн, указанных в таблице 1 для однотипного (одномодового или многомодового) ОВ.

Диапазоны измерений мощности оптического излучения на длинах волн калибровки тестеров ОТ-2-5/ИМ, ОТ-2-6 приведены в таблице 2.

Таблица 2

Диапазоны измерений и показаний мощности оптического излучения на длинах волн калибровки тестеров ОТ-2-7/ИМ и ОТ-2-8 приведены в таблице 3.

Таблица 3

Пределы допускаемой относительной погрешности измерения мощности оптического из

лучения на длинах волн калибровки не превышают:

а) ±12 % (±0,49 дБ) на длине волны 650 нм;

б) ±8 % (±0,33 дБ) на длине волны 850 нм;

в) ±5 % (±0,22 дБ) на длинах волн 1310, 1490,1550 и 1625 нм.

Пределы допускаемой относительной погрешности измерения относительных уровней_мош-ности оптического излучения не превышают:

а) ±6 % (±0,25 дБ) на длине волны 650 нм;                                      'Ф \

б) ±4 % (±0,17 дБ) на длине волны 850 нм;                                 I

в) ±2,5 % (±0,11 дБ) на длинах волн 1310, 1490, 1550 и 1625 нм.

Тестеры ОТ-2-5/ИИ, ОТ-2-6, ОТ-2-8 обеспечивают непрерывный или импульсный режимы работ источника оптического излучения с частотой модуляции 2 кГц ± 5 %.

Тестеры ОТ-2-7/ИИ обеспечивают непрерывный или импульсный режимы работ источника оптического излучения с частотой модуляции 270Гц ± 5 %, 1 кГц + 5 %, 2 кГц ± 5 %.

Нестабильность мощности оптического излучения за 15 мин для тестеров ОТ-2-5/ИИ и ОТ-2-6 не более ± 0,05 дБ.

Нестабильность мощности оптического излучения за 15 мин для тестеров ОТ-2-7/ИИ и ОТ-2-8 не более ± 0,03 дБ.

Питание тестеров осуществляется от сети переменного тока с напряжением (230 ± 23) В и частотой (50,0 ± 0,4) Гц через блок питания, входящий в комплект поставки или от трех аккумуляторных батарей суммарным напряжением (3,75±0,25) В.

Ток потребления тестеров ОТ-2-6, ОТ-2-8 не более 50 мА.

Ток потребления тестеров ОТ-2-5/ИИ, ОТ-2-7/ИИ не более 40 мА.

Ток потребления тестеров ОТ-2-5/ИМ, ОТ-2-7/ИМ не более 35 мА.

Время непрерывной работы от одного комплекта аккумуляторных батарей емкостью не менее 2000 мАч не менее 8 часов.

Габаритные размеры тестеров не более 173x85x35 мм.

Масса тестеров не более 0,4 кг.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки тестеров должен соответствовать таблице 3. Таблица 3

[Г°срелг%Ви'Н,,й

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100003325.002-2002 "Тестеры оптические ОТ-2";

ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования";

ГОСТ 14254-96 "Степени защиты, обеспечиваемые оболочками (Код IP)";

МП.МН 1092-2002 "Тестеры оптические ОТ-2. Методика поверки".

Заключение

Тестеры оптические. ОТ-2 соответствует требованиям ТУ РБ 100003325.002-2002 "Тестеры оптические ОТ-2", ГОСТ 12.2.091-2002, ГОСТ 14254-96.

Межповерочный интервал - не более 12 месяцев, для тестеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.

Научно-исследовательский центр БелГИМ

г.Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
