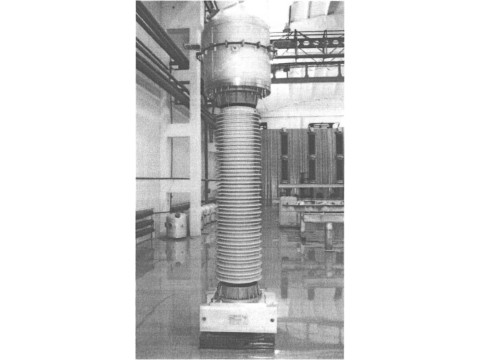

Трансформаторы тока серии ТОГФ-220
| Номер в ГРСИ РФ: | РБ 03 13 4843 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «ЗЭТО-Газовые Технологии», г. Великие Луки |
|
Описание типа РБ 03 13 4843 12 [2012-05-30]
rb-03-13-4843-12_2012-05-30.pdf
|
Скачать |
Трансформаторы тока серии ТОГФ-220 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений и устройством защиты и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 220 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4843 12 |
| Наименование | Трансформаторы тока серии ТОГФ-220 |
| Год регистрации | 2012 |
| Номер сертификата | 7702 |
| Дата регистрации | 2012-03-01 |
| Срок действия | 2016-03-17 |
| Получатель сертификата | ООО "ЗЭТО - Газовые технологии", г. Великие Луки Псковской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗЭТО - Газовые технологии"
Адрес: пр-т Октябрьский, д. 79, г. Великие Луки Псковской обл., 182113
Контакты: +7 (81153) 6-37-50 / +7 (81153) 6-38-45
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Метрологически обеспечены на базе Гомельского ЦСМС. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: Великолукский ЦСМ (номер реестра - №071, шифр поверительного клейма - ВП)(НТК №02-12). |
Поверители
Скачать
|
Описание типа РБ 03 13 4843 12 [2012-05-30]
rb-03-13-4843-12_2012-05-30.pdf
|
Скачать |
Описание типа
Назначение средегва измерений
Трансформаторы тока серии ТОГФ-220 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений и устройством защиты и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 220 кВ.
Область применения: электроэнергетика.

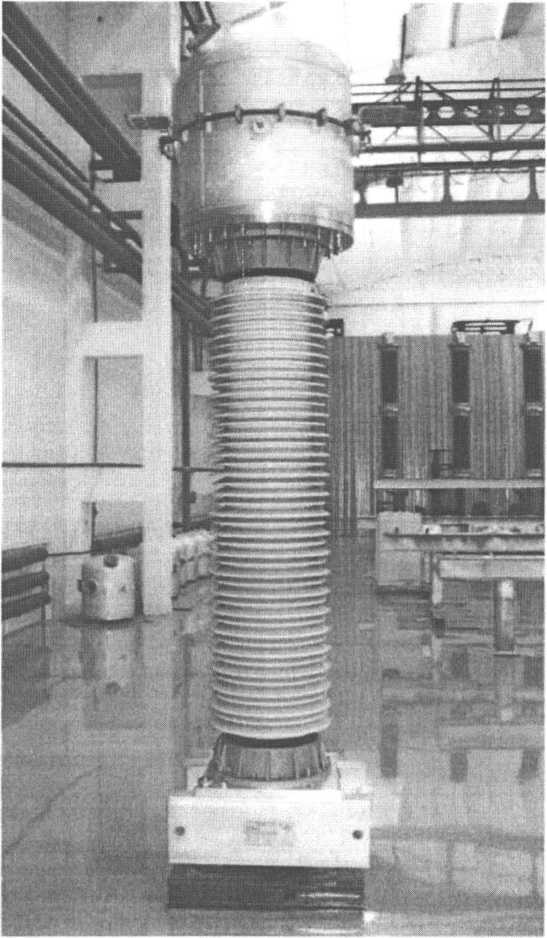

Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току. —
Первичная обмотка трансформаторов тока состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соогветствовать положение перемычек, при котором ток от вывода Л1 до Л2 будет протекать через все токоведушие части последовательно, максимальному - при котором ток будет только через внутренние токоведущие стержни.
Блок вторичных обмоток закреплен на стойке, крепящейся к основанию трансформатора тока. Внутри стойки пропущены провода вторичных обмоток. ----
Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой покрышке, установленной на основании трансформаторов. -----
В качестве главной изоляции в трансформаторах тока серии ТОГФ-220 применяется элегаз. Параметры элегаза контролируются сигнализатором плотности с температурной компенсацией. ------ -
На основании трансформаторов установлен обратный клапан для подкачки элегаза.
Для защиты резервуара от разрыва при превышении внутреннего давления (например, при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части резервуара расположен защитный узел с мембраной для сброса аварийного давления. Предохранительная мембрана типа MX, размер 100 мм, давление срабатывания (от 0,8 до 1,0) МПа ((от 8 до 10) кгс/см2). — — -
На основании трансформаторов размещена табличка технических данных. Содержание таблички соответствует ГОСТ 7746-2001. -—-

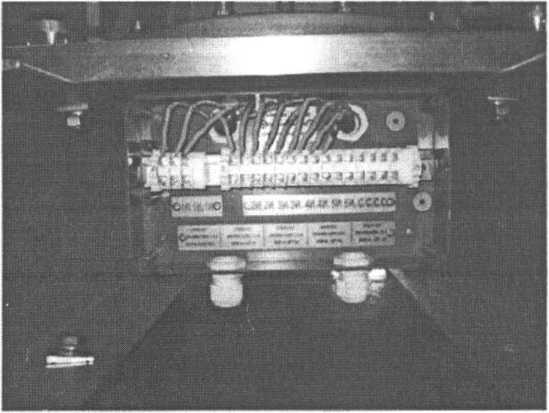

Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой. ----- -
Трансформаторы имеют климатическое исполнение и категорию размещения УХЛ1* поГОСТ 15150-69.
Трансформаторы тока выпускаются в двух типоисполнениях ТОГФ-220И1 УХЛ1* и ТОГФ-2201У УХЛ1 *, отличающихся длиной пути утечки (630 см и 790 см соответственно).
Рабочее положение трансформаторов в пространстве - вертикальное.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование параметров |
Значение |
|
Номинальное напряжение кВ |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
|
§ Испытательное напряжение промышленной частоты, кВ |
440 |
|
= Испытательное напряжение полного грозового импульса, кВ |
1030 |
|
Номинальная частота, Гц |
50 |
|
Ряды номинальных первичных токов, //ишо А: ; - трансформаторов тока с возможностью изменения числа витков первичной обмотки 1} - трансформаторов тока без возможности изменения числа витков - первичной обмотки |
50-100-200; 75-150-300; 100-200-400; 150-300-600; 200-400-800; 300-600-1200; 400-800-1600; 500-1000-2000; 750-1500-3000 800; 1000; 1200; 1500; 2000; 3000; 4000 |
|
Номинальный вторичный ток (варианты исполнения) /г,/ан, А |
1 и 5 |
|
; Количество вторичных обмоток,: г) - для измерений - для защиты |
1;2 3;4; 5 |
|
Классы точности вторичных обмоток для измерений |
0,2S; 0,5S; 0,2; 0,5 |
|
t Классы точности вторичных обмоток для защиты |
5Р;10Р |
|
! Номинальная вторичная нагрузка при cos#, = 0,8, В*А: .. |
3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кнвх |
10; 20; 30; 40 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета |
5; 10; 15 |
|
Ток термической стойкости (в скобках указаны значения для трансформаторов тока без возможности изменения числа витков первичной обмотки) Л, кА • |
4J| 254) 31,5s* 406* (63)” |
|
Ток электродинамической стойкост (в скобках указаны значения , д ля трансформаторов тока без возможности изменения числа витков первичной обмотки) ZT, кА |
10” 644* 80s* 102е* (160)” |
|
Время протекания тока термической стойкости, с |
1;3 |
|
Объем газа в трансформаторах тока, дм5 |
375 |
|
Масса газа в трансформаторе тока при давлении заполнения, кг |
10,2 |
|
Номинальное давление (давление заполнения) элегаза или смеси газов при температуре плюс 20 °C, МПа абс. (кгс/см2) |
0,42 (4,2) |
|
Утечка газа в год, % от массы газа, не более |
0,5 |
|
Средний срок службы, лет не менее |
40 |
|
Наименование параметров |
Значение |
|
Габаритные размеры, (высотахдлииахщирина), мм |
3305x1142x832 |
|
Масса в заполненном элегазом состоянии, кг |
700 ±70 |
|
Верхнее рабочее значение температуры окружающего воздуха, °C |
плюс 40 |
|
Нижнее рабочее значение температуры окружающего воздуха, °C |
минус 50 |
|
Высота установки над уровнем моря, м, нс более |
1000 |
1) Три значения номинального первичного тока за счет переключения на первичной обмотке.
2) Вторичные обмотки MOiyr иметь ответвление необходимое для требуемого значения номинального первичного тока. ——- -
3) При включении трансформаторов тока на первичные токи 50-150 А ток короткого замыкания 10 кА, односекундный ток термической стойкости 4 кА.
4) При включении трансформаторов тока на первичные токи 200-500 А ток короткого замыкания 64 кА, односекундный ток термической стойкости 25 кА.
5) При включении трансформаторов тока на первичные токи 600-800 А ток короткого замыкания 80 кА, односекундный ток термической стойкости 31,5 кА.
6) При включении трансформаторов тока на первичные токи 1000-2000 А ток короткого замыкания 102 кА, односекундный ток термической стойкости 40 кА. —
7) При включении трансформаторов тока на первичные токи 3000 и 4000 А ток короткого замыкания 160 кА, односекундный ток термической стойкости 63 кА.
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки fra табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Таблица 2 - Комплектность
|
i № \ п/п |
Наименование |
Количество, шт |
Примечание |
|
= 1 |
Трансформатор тока |
1 | |
|
! 2 |
Паспорт |
1 | |
|
\ 3 |
Руководство по эксплуатации трансформатора тока |
1 |
Одно на партию из 3 трансформаторов, поставляемых в один адрес |
|
' 4 |
Руководство по эксплуатации сигнализатора давления |
1 |
Одно на партию трансформаторов, поставляемых в один адрес |
|
5 |
Крышки с уплотнительными кольцами ______ |
2 |
На один трансформатор тока |
Поверка
Осуществляется по ГОСТ 8.217-2003 ГСП. Трансформаторы тока. Мегодика поверки.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ИВЕЖ.671214.003 РЭ.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока, Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений.коэффициента и угла масштабного преобразования синусоидального тока,
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. ТУ 3414-091-49040910-2011 (ИВЕЖ.671214.003 ТУ) Трансформаторы тока серии ТОГФ-220. Технические условия. - ' '
Рекомендации к применению
- «осуществление торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1 Федерального Закона от 26.06,2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»). __
