Трансформаторы напряжения НОЛ-СЭЩ-35-IV
| Номер в ГРСИ РФ: | РБ 03 13 5018 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО «ГК «Электрощит» - ТМ Самара», г. Самара |
|
Описание типа РБ 03 13 5018 12 [2013-02-12]
rb-03-13-5018-12_2013-02-12.pdf
|
Скачать |
Трансформаторы напряжения НОЛ-СЭЩ-35-IV (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5018 12 |
| Наименование | Трансформаторы напряжения НОЛ-СЭЩ-35-IV |
| Год регистрации | 2012 |
| Номер сертификата | 8213 |
| Дата регистрации | 2012-11-29 |
| Срок действия | 2017-03-12 |
| Получатель сертификата | ЗАО "ГК "Электрощит"-ТМ Самара", г. Самара, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "ГК "Электрощит"-ТМ Самара"
Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО "Электрощит"
Контакты: 8(846)276-28-88, 8(846)277-73-83, info@redclay.samara.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-88. |
| Признание поверки | Первичная при выпуске из производства: ЗАО "ГК "Электрощит"-ТМ Самара" (номер реестра - №1246, шифр поверительного клейма - ВДХ)(НТК №11-12). |
Поверители
Скачать
|
Описание типа РБ 03 13 5018 12 [2013-02-12]
rb-03-13-5018-12_2013-02-12.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения НОЛ-СЭЩ-35-IV (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения НОЛ-СЭЩ-35-IV выполнены в виде опорной конструкции. Корпус трансформаторов напряжения выполнен из компаунда на основе циклоалифатической смолы, который является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Трансформаторы напряжения имеют одну или две вторичных обмотки. Выводы первичной обмотки расположены на верхней поверхности трансформаторов. Выводы вторичных обмоток расположены в нижней части гране форматоров в клеммной коробке. Трансформаторы имеют возможность заземления вторичных обмоток. Контакт заземления соединен с крепежным основанием, выполненным в виде швеллеров, которое заземляется при помощи болта М12.
Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа. В корпусе трансформатора предусмотрена возможность установки предохранителей со стороны первичной обмотки.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.

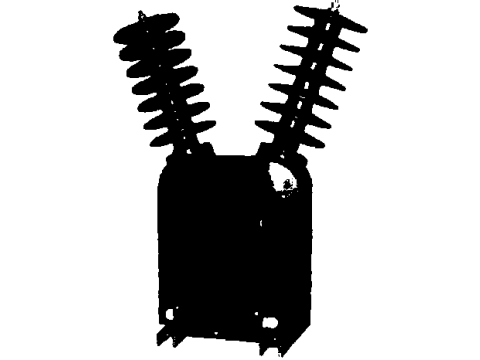

Рисунок 1 - Фотография общего вида трансформаторов напряжения НОЛ-
Метрологические и технические характеристики H ° \ ISIS ч
Основные метрологические и технические характеристики трансформатору напряжен
НОЛ-СЭЩ-35-IV представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов f iанряжсния НОЛ-СЭЩ-З 5-1V
|
Характеристика |
Значение |
|
Класс напряжения по ГОСТ 1516.3-96. кВ |
35 |
|
Номинальное напряжение первичной обмотки. кВ |
35 |
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
40.5 |
|
Номинальное напряжение вторичной обмотки, В |
100 |
|
Номинальная частота. Гц |
50; 60 |
|
Классы точности вторичной обмотки |
0.2; 0,5; 1,0; 3.0 |
|
Поминальная мощность вторичной обмотки в классах | |
|
точности, В А. не более: | |
|
0,2 |
50 |
|
0.5 |
200 |
|
1,0 |
500 |
|
3,0 |
900 |
|
Предельная мощность трансформатора вне класса точности. В-А |
1000 |
|
Схема и группа соединения обмоток | |
|
- с одной вторичной обмоткой |
1/1-0 |
|
- с двумя вторичными обмотками |
i/1/ьо-о : |
|
Габаритные размеры (длина^ширина*высота), мм, не более |
"" 610x352x785 |
|
Масса, кг, не более |
95 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ1; 11 |
Знак утверждении типа
Знак утверждения тина наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность
В комплект поставки входят :
- трансформатор напряжения НОЛ-СЭЩ-35-IV
1 шт.
1 шт.
1 экз.
согласно заказ-паряду.
- комплект для монтажа
- паспорт
- руководство по эксплуатации
Поверка
Поверка трансформаторов напряжения НОЛ-СЭЩ-35-lV осуществляется по ГОСТ 8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки».
Гремина ЛА
Перечень основных средств, применяемых при поверке:
- трансформатор напряжения измерительный лабораторный номинальное напряжение первичной обмотки, кВ: от 18 до 36 номинальное напряжение вторичной обмотки, В: 100 класс точности: 0.05
- прибор сравнения К Н Т-03
предел измерения значения вторичного напряжения, В: 199.9: предел измерения погрешности напряжения. %: 19,99;
предел измерения угловой погрешности, угловых мин: ± 1999
- мшазин нагрузок МР 3025
номинальное напряжение, В: 100 номинальные величины нагрузки. В-A: от 1,25 до 200
Сведения о методах измерений
.Методы измерений с помощью т рансформа торов напряжения НОЛ-СЭИ (-35-1V указаны в документе ОРТ.142.098.РЭ «Трансформаторы напряжения НОЛ-СЭЩ-35-lV. Руководство по эксплуатации».
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика иоверки».
Технические условия ТУ 3414-151 -15356352-2010.
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
