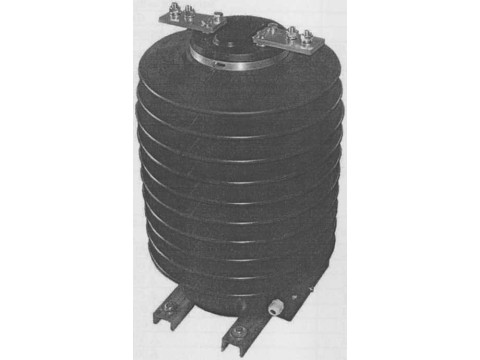

Трансформаторы тока ТОЛ-СЭЩ-35-IV
| Номер в ГРСИ РФ: | РБ 03 13 5020 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО «ГК «Электрощит» - ТМ Самара», г. Самара |
Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для использования в цепях коммерческого учета электроэнергии в электрических цепях переменного тока частотой 50 или 60 Гц на класс напряжения до 35 кВ. Применяются для установки в открытые распределительные устройства (ОРУ), являются комплектующими изделиями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5020 12 |
| Наименование | Трансформаторы тока ТОЛ-СЭЩ-35-IV |
| Год регистрации | 2012 |
| Номер сертификата | 8215 |
| Дата регистрации | 2012-11-29 |
| Срок действия | 2016-07-05 |
| Получатель сертификата | ЗАО "ГК "Электрощит"-ТМ Самара", г. Самара, Россия (RU) |
Производитель / Заявитель
ЗАО "ГК "Электрощит"-ТМ Самара"
Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО "Электрощит"
Контакты: 8(846)276-28-88, 8(846)277-73-83, info@redclay.samara.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ЗАО "ГК "Электрощит"-ТМ Самара" (номер реестра - №1246, шифр поверительного клейма - ВДХ)(НТК №11-12). |
Поверители
Скачать
|
Описание типа РБ 03 13 5020 12 [2013-02-12]
rb-03-13-5020-12_2013-02-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5020 12 [2012-01-01]
rb-03-13-5020-12_2012-01-01.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для использования в цепях коммерческого учета электроэнергии в электрических цепях переменного тока частотой 50 или 60 Гц на класс напряжения до 35 кВ. Применяются для установки в открытые распределительные устройства (ОРУ), являются комплектующими изделиями.
Описание

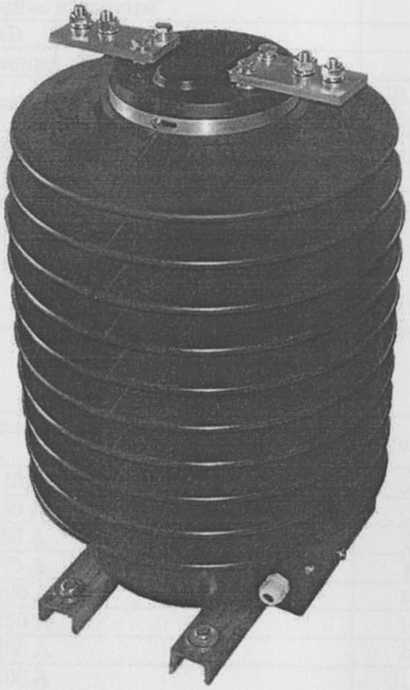

Трансформатор тока ТОЛ-СЭЩ-35-IV по принципу конструкции является опорным, представляет собой блок, состоящий из первичной катушки и двух, трех или четырех магнитопроводов со вторичной обмоткой, который залит компаундом на основе циклоалифатической смолы.
Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора.
fl’s
верхней части трансформатора расположен экран, который крепится к корпусу матора двумя винтами М5.
той блок прикреплен к металлической раме, которая имеет четыре отверстия для ния трансформатора на месте установки.
Трансформаторы имеют болт заземления Ml2x40. который расположен на раме и клеммную коробку, изготовленную с возможностью пломбирования для защиты вторичных выводов от несанкционированного доступа, класс защиты IP 44 по ГОСТ 14254-96.
Первичная обмотка, изолированная от вторичной обмотки на полное рабочее напряжение аппарата, включается последовательно в рассечку цепи контролируемого первичного тока, а вторичная обмотка замыкается на нагрузку (измерительные приборы и реле), обеспечивая в ней протекание вторичного тока, практически пропорционального переменному первичному току. Чем меньше полное сопротивление нагрузки и полное сопротивление вторичной обмотки, тем точнее соблюдается пропорциональность между первичным и вторичным токами, т.е. тем меньше погрешности трансформатора тока. Идеальный режим работы трансформатора тока — эго режим КЗ вторичной обмотки.
Один вывод вторичной обмотки обычно заземляется, поэтому он имеет потенциал, близкий к потенциалу контура заземления электроустановки.
Но способу защи ты человека от поражения электрическим током трансформаторы тока ТОЛ-СЭЩ-35-IV относятся к классу «1» и предназначены для установки в недоступных местах.
Конструкция трансформаторов тока ТОЛ-СЭЩ-35-lV взрыво- и пожаробезопасна. Это требование обеспечивается применяемыми при изготовлении трансформаторов материалами.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока ТОЛ-СЭЩ-35-IV приведены в таблице.
|
Наименование параметра |
Значение параметра |
|
1 Номинальное напряжение, кВ |
35 |
|
2 Наибольшее рабочее напряжение, кВ |
40,5 |
|
3 Номинальный первичный ток. А |
20.30, 50, 75, 100, 150, 200, 300. 400, 600. 800, 1000. 1200 |
|
4 Номинальный вторичный ток, А |
1.5 |
|
5 Номинальная частота, Гц |
50, 60 |
|
6 Число вторичных обмоток, не более |
4 |
7 Номинальные вторичные нагрузки с коэффициентом
мощности costp = 0.8,В А:
обмотки для измерения 5; 10; 15; 20: 30; 50
обмотки для защиты 5: 10; 15; 20; 30; 50
8 Класс точности: i
|
для измерений и учета для защиты |
0.2S; 0,2; 0,5S; 0,5 5Р или ЮР | |||
|
9 Односекундный ток термической стойкости, кА, при номинальном первичном токе: |
Исп.: 01 |
Исп.: 02 |
Исп.: 03 | |
|
20 А |
2 |
4 |
- | |
|
зол |
3 |
6 |
- | |
|
50 А |
5 |
10 |
20 | |
|
75 А |
8 |
16 |
31,5 | |
|
< 1& 1 |
100 А |
10 |
20 |
40 |
|
'Д ! iJc 1 5^ |
150 Л |
16 |
31,5 |
40 |
|
о |
200 А |
20 |
40 |
- |
|
1 * vK |
300 А |
31,5 |
40 |
- |
|
гп~ ЛЛЗ* |
400- 1200 А |
40 |
- |
- |
|
&№^ектродинамической стойкости, кА, при номинальном токе: |
Исп.: 01 |
Исп.: 02 |
Исп.: 03 | |
|
!fe/! |
\а%\\ 20 А |
5 |
10 |
- |
|
\ 1 |
g* 30 А |
7,5 |
15 |
- |
|
= * \\o \<j\ ' |
L 50 Л //-----------------------------------——— ЗГДД/ ) aw $9^^ |
12.5 |
. 25 _ |
50_ j |
|
Наименование параметра |
Значение параметра | |
|
75 А |
18,8 37,5 |
78,8 |
|
100 А |
,„„25...... 1 50 |
100 |
|
150 А |
37.5 78.8 |
100 |
|
200 А |
50 100 | |
|
300 А |
78,8 100 |
- |
|
400- 1200 А |
100 1 |
- |
|
11 Номинальная предельная кратность K(WM вторичной обмотки для защиты, не менее |
10; 15; 20 | |
|
12 Номинальный коэффициент безопасности приборов К|,ж»м вторичной обмотки для измерений, не более |
5; 10 | |
|
13 Масса, кг, не более |
105 | |
|
14 Габаритные размеры трансформаторов, мм (длина х ширина х высота) |
410x410x628 | |
|
15 Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 и Т1 | |
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора тока и на паспорт типографским способом.
Комплектность
1. трансформатор тока ТОЛ-СЭЩ-35-1V 1 пп
2. руководство по эксплуатации - 1экз.;
3. паспорт - 1экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки
1. Лабораторный трансформатор тока ТЛЛ-35 5 - 3000/5А. к.т.0.05.
2. Прибор сравнения КТ-01, предел допускаемой погрешности прибора от ±(0,001±0,03хА) до ±(0,1±0,05х/\)%;предел допускаемой погрешности прибора от ±(0,1±0,05хА) до ±(10±0,1хА) мин; где А - значение измеряемой погрешности.
3. Нагрузочное устройство НТТ 50.5-1, номинальный ток 5 А. 1 А; номинальные нагрузки (1,75; 3,0; 3.75; 5.0; 7,5; 10; 15; 20; 30; 40; 50) ВА; коэффициент мощности 0,8.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока ТОЛ-СЭЩ-35-IV».
Нормативные документы
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Рекомендации к применению
L; Трансформаторы тока ТОЛ-СЭЩ-35-IV в соответствии с частью 3 Федерального обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г. могут применяться ществлении торговли и товарообменных операций (п.7, ч. 3, ст. 1);
^олнении работ по оценке соответствия промышленной продукции и продукции пэ, а также иных объектов установленным законодательством Российской Федерации
требованиям (п.14, ч. 3, ст. 1).
