Трансформаторы напряжения 3НОЛ-СЭЩ-6, 3НОЛ-СЭЩ-10

Номер в ГРСИ РФ:	РБ 03 13 3771 13
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	АО «ГК «Электрощит» - ТМ Самара», г. Самара

Скачать

	Описание типа РБ 03 13 3771 13 [2013-03-26] rb-03-13-3771-13_2013-03-26.pdf	Скачать
	Описание типа РБ 03 13 3771 13 [2008-09-11] rb-03-13-3771-13_2008-09-11.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10 (далее по тексту -трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 3771 13
Наименование	Трансформаторы напряжения 3НОЛ-СЭЩ-6, 3НОЛ-СЭЩ-10
Год регистрации	2013
Номер сертификата	8327
Дата регистрации	2013-01-29
Срок действия	2017-07-23
Получатель сертификата	ЗАО "ГК "Электрощит-ТМ Самара", г. Самара, п. Красная Глинка, Россия (RU)

Производитель / Заявитель

ЗАО "ГК "Электрощит-ТМ Самара"

Адрес: корпус заводоуправления ОАО "Электрощит", п. Красная Глинка, г. Самара, 443048

Контакты: 8(846)276-28-88, 8(846)277-73-83, info@redclay.samara.ru

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Метрологическое обеспечение	Трансформаторы напряжения с первичным напряжением 6/корень3; 6,3/корень3; 6,6/корень3; 10/корень3; 10,5/корень3; 11/корень3 кВ метрологически не обеспечены в Республике Беларусь.
Методика поверки	Поверка проводится по ГОСТ 8.216-88.
Признание поверки	Первичная при выпуске из производства: Самарский ЦСМС (номер реестра - №069, шифр поверительного клейма - БЯ) (НТК №05-08). Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): ЗАО "ГК "Электрощит"- ТМ Самара" (номер реестра - №1246, шифр поверительного клейма - ВДХ)(НТК №01-13).

Поверители

Скачать

	Описание типа РБ 03 13 3771 13 [2013-03-26] rb-03-13-3771-13_2013-03-26.pdf	Скачать
	Описание типа РБ 03 13 3771 13 [2008-09-11] rb-03-13-3771-13_2008-09-11.pdf	Скачать

Описание типа

Назначение Описание Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

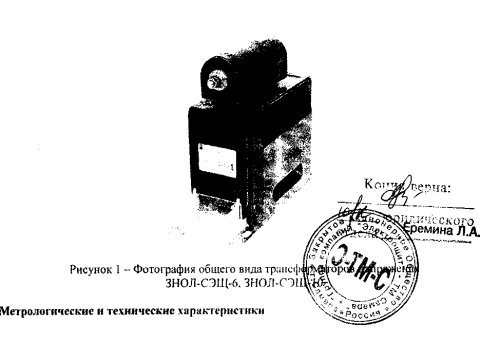

Трансформаторы напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10 выполнены в виде опорной конструкции. Корпус трансформаторов напряжения лигой и выполнен из эпоксидного компаунда, который является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Трансформаторы комплектуются предохранительным устройством, которое расположено на верхней поверхности трансформатора и представляет собой съемную конструкцию.

Трансформаторы напряжения имеют'две или три вторичных обмотки. Высоковольтный вывод первичной обмотки расположен на корпусе предохранительного устройства. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки располагаются в нижней части трансформатора и имеют несколько вариантов исполнения, в зависимости от количества вторичных обмоток и конструктивного исполнения трансформаторов.

Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.

Основные метрологические и технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-6. ЗНОЛ-СЭЩ-10 представлены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов

напряжения ЗНОЛ-СЭЩ-6. ЗНОЛ-СЭЩ-10

Характеристика	Значение
	ЗПОЛ-СЭЩ-6	ЗНО .1-С')11Ц0
Класс напряжения по ГОСТ 1516.3-96, кВ •	6	10
Номинальное напряжение первичной обмотки, кВ	6/V3 6.3Л/3 6,6/<3	10/ГЗ юМ 1Г\3
Наибольшее рабочее напряжение первичной обмотки, кВ	7,2	12
Номинальное напряжение основной вторичной обмотки, В	100/V3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3. 100
Номинальная частота, Гц	50; 60
Классы точности основной вторичной обмотки	0,2; 0,5; 1,0; 3,0
Классы точности дополнительной вторичной обмотки	3,0: ЗР; 6Р
Номинальная мощность основной вторичной обмотки в классах точности, В-A, не более: 0,2 0,5 1,0 3,0	30 75 200 600
Номинальная мощность дополнительной вторичной обмотки, В-A, не более	300
Предельная мощность трансформатора вне класса точности, В А: - с двумя вторичными обмотками - с тремя вторичными обмотками	630 400
Схема и группа соединения обмоток - с двумя вторичными обмотками - с тремя вторичными обмотками	1/1/1-0-0 1/1/1/1-0-0-0
Габаритные размеры (длинахширинахвысота), мм, не более	347И48х304.5
Масса, кг, не более	29
\| Климатическое исполнение по ГОСТ 15150-69	У2; Т2

Поверка

осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

Перечень основных средств, применяемых при поверке:

-трансформатор напряжения измерительный лабораторный НЛЛ-15

номинальное напряжение первичной обмотки, кВ: от 3 до 16

номинальное напряжение вторичной обмотки, В: 100; 100/V3

класс точности: 0,05

- прибор сравнения КНТ-03

предел измерения значения вторичного напряжения, В: 199.9;

предел измерения погрешности напряжения, %: 19,99;

предел измерения угловой погрешности, угловых мин: ± 1999

- магазин нагрузок МР 3025

номинальные величины нагрузки, ВЛ: от 1,25 до 200

Сведения о методах измерений

Методы измерений с по.мошыо трансформаторов напряжения ЗНОЛ-СЭЩ-6. ЗНОЛ-СЭЩ-Ю указаны в документе ОРТ.142.040.РЭ «Трансформаторы напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10. Руководство по эксплуатации».
