Трансформаторы тока измерительные АМТ
| Номер в ГРСИ РФ: | РБ 03 13 5079 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Trench Germany GmbH", Германия |
Измерительные трансформаторы тока АМТ предназначены для передачи сигналов измерительной информации измерительным приборам и\или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУ с элегазовой изоляцией в электросетях ПО кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5079 13 |
| Наименование | Трансформаторы тока измерительные АМТ |
| Год регистрации | 2013 |
| Номер сертификата | 8340 |
| Дата регистрации | 2013-02-28 |
| Срок действия | 2018-02-28 |
| Получатель сертификата | фирма "Siemens AG", Германия (DE) (изготовитель - фирма "Trench Italy s.r.l.", Италия (IT)) |
Производитель / Заявитель
фирма "Trench Italy s.r.l."
Адрес: Strada Curagnata 37-17014, Cairo Montenotte
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5079 13 [2013-04-30]
rb-03-13-5079-13_2013-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5079 13 [2013-05-02]
rb-03-13-5079-13_2013-05-02.pdf
|
Скачать |
Описание типа
Назначение
Измерительные трансформаторы тока АМТ предназначены для передачи сигналов измерительной информации измерительным приборам и\или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУ с элегазовой изоляцией в электросетях ПО кВ.
Описание
Измерительные трехфазные трансформаторы тока типа АМТ сконструированы специально для установки в корпусе КРУЭ и не являются обособленным конструктивным узлом. Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних электродах.
Измерительный трансформатор тока может иметь от одной до восьми обмоток -измерительных и\или защитных. Их количество, размеры и расположение могут варьировать в зависимости от конкретных требований. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, на боковой поверхности корпуса. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам.
Высоковольтная изоляция внутри измерительного трансформатора тока обеспечивается за счет заполнения элегазом. Рабочее давление контролируется датчиком плотности элегаза. Для обеспечения взрывобезопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
Изготавливаются четыре вида исполнения измерительных трансформаторов на различные наибольшие напряжения, обозначаемые как АМТ 145X3-5;" которые различаются также наибольшими рабочими напряжениями, габаритами, весовыми.
характеристиками и предельно допустимыми токами короткого замыкания. Внешний вид измерительного трансформатора тока АМТ приведен на рисунке 1

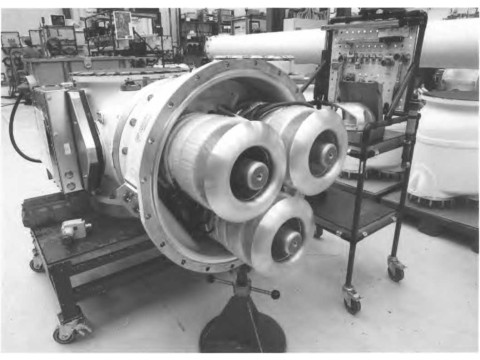

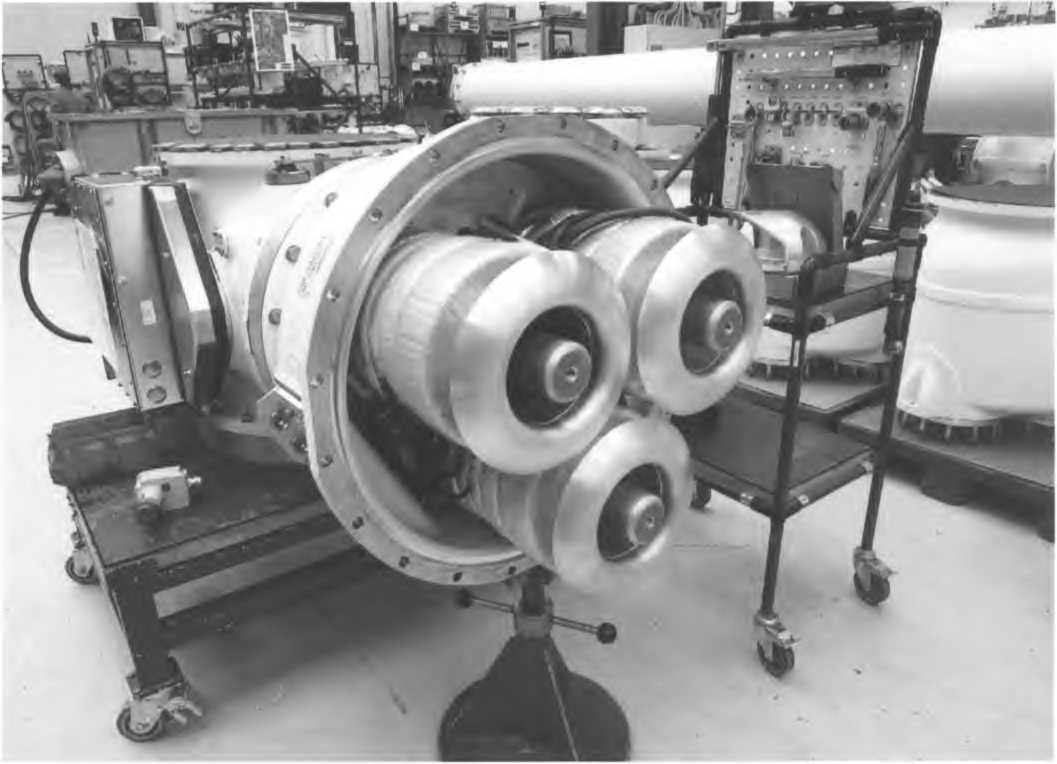

Рисунок 1.Внешний вид измерительного трансформатора тока
Клеймо поверителя ГМС наносится рядом с табличкой трансформатора (Приложение А).
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Класс точности по ГОСТ 7746-2001: - для измерительных обмоток (класс точности/FS) |
- 0,2s;0,5s;0,2;0,5;l\5-15 |
|
- для цепей защиты (класс точности/предельная кратность) |
- 5Р;10Р\ 10-40 |
|
Наибольшее рабочее напряжение, кВ |
- 145 |
|
Номинальные первичные токи, А |
- 200-4000 |
|
Номинальные вторичные токи, А |
- 1 и 5 |
|
Номинальная частота, Гц |
-50 |
|
Предельно допустимый ток к.з., А |
-40 |
|
Масса трансформатора, кг, не более |
- 666 |
|
Габаритные размеры, мм, не более |
- 0680 х 900 |
|
Диапазон рабочих температур, °C |
от минус 30 до плюс 55 |
|
Номинальные нагрузки, В-А |
-2,5 - 100 |
Климатическое исполнение УЗ по ГОСТ 15150-69 в диапазоне -30 °C до +55 °C.
Пределы допускаемых погрешностей вторичных обмоток для защиты приведены в
Таблице 1
Таблица 1
|
Класс точности по ГОСТ 7746-2001 (МЭК 60044-1:1996) |
Пределы допускаемой погрешности | |
|
Токовой 8f, % |
Угловой Д5' | |
|
5Р |
±1,0 |
±60' |
|
ЮР |
±3,0 |
- |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета приведены в Таблице 2
Таблица 2
|
Класс точности по ГОСТ 7746-2001 (МЭК 60044-1:1996) |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
Токовой 3f, % |
Угловой As' | ||
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100-120 |
±0,20 |
±10' | |
|
0,2s |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5s |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
1,0 |
5 |
±3,0 |
±180' |
|
20 |
±1,5 |
±90' | |
|
100-120 |
±1,0 |
±60' | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:измерительный трансформатор тока, руководство по эксплуатации, паспорт (поставляется по заказу), упаковка.
Поверка
Поверку осуществляют в соответствии с требованиями ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки» и «Трансформаторы тока. Методика поверки» МРБ МН. 2228-2012.
Поверка измерительных трансформаторов тока, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лицами, аккредитованными для её осуществления ( межповерочный интервал не более 48 месяцев).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация завода-изготовителя;
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Заключение
Измерительный трансформатор тока АМТ требованиям, распространяющихся на него технических нормативных правовых актов, соответствует.
Центр испытаний средств измерений РУП «Брестский центр стандартизации, метрологии и сертификации». 224001, г. Брест, ул. Кижеватова,10/1,
тел. 8*(0162) 28-13-09, факс 8*(0162) 23-96-08
Аттестат аккредитации BY/112.02.6.0001 от 15.06.2007 г.
Другие Трансформаторы
