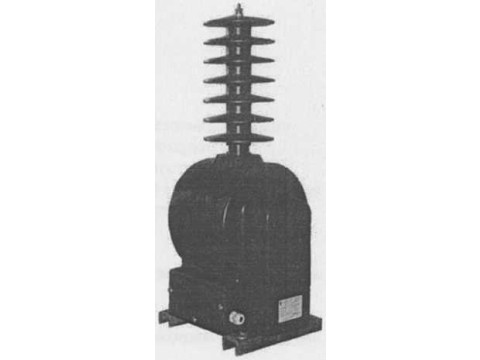

Трансформаторы напряжения ЗНОЛ-СЭЩ-35-IV
| Номер в ГРСИ РФ: | РБ 03 13 5019 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО «ГК «Электрощит» - ТМ Самара», г. Самара |
Трансформаторы напряжения ЗНОЛ-СЭЩ-35-IV предназначены для наружной установки в открытых распределительных устройствах (ОРУ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5019 12 |
| Наименование | Трансформаторы напряжения ЗНОЛ-СЭЩ-35-IV |
| Год регистрации | 2012 |
| Номер сертификата | 8214 |
| Дата регистрации | 2012-11-29 |
| Срок действия | 2016-07-15 |
| Получатель сертификата | ЗАО "ГК "Электрощит"-ТМ Самара", г. Самара, Россия (RU) |
Производитель / Заявитель
ЗАО "ГК "Электрощит"-ТМ Самара"
Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО "Электрощит"
Контакты: 8(846)276-28-88, 8(846)277-73-83, info@redclay.samara.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-88. |
| Признание поверки | Первичная при выпуске из производства: ЗАО "ГК "Электрощит"-ТМ Самара" (номер реестра - №1246, шифр поверительного клейма - ВДХ)(НТК №11-12). |
Поверители
Скачать
|
Описание типа РБ 03 13 5019 12 [2013-02-13]
rb-03-13-5019-12_2013-02-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5019 12 [2012-01-01]
rb-03-13-5019-12_2012-01-01.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения ЗНОЛ-СЭЩ-35-IV предназначены для наружной установки в открытых распределительных устройствах (ОРУ).
Обеспечивают питание приборов учета электроэнергии, аппаратуры, релейных защит и автоматики, а также используются для контроля изоляции в сетях 35 кВ.
Описание
Принцип действия трансформаторов напряжения основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и от соотношения витков первичной и вторичной обмоток. Первичные и вторичные обмотки залиты компаундом, на основе эпоксидной смолы, которая обеспечивает основную изоляцию, и трансформатора.
Трансформаторы ЗНОЛ-СЭЩ-35-IV имеют по две или три вторичных обмотки. Основные вторичные обмотки предназначены для питания измерительных приборов и цепей защитных устройств, дополнительная обмотка - для питания цепей защитных устройств и контроля изоляции сети.
Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
В корпусе трансформатора предусмотрена возможность установки предохранителя со стороны первичной обмотки.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.
Конструкция трансформаторов взрыво- и пожаробезопасна. Это требование обеспечивается применяемыми при изготовлении трансформаторов материалами.
Технические характеристики
создает «корпус»
Основные метрологические и технические характеристики трансформаторов ЗНОЛ-СЭЩ-35-IV приведены в таблице.
Наименование параметра
1 Класс напряжения по ГОСТ 1516.3-96. кВ
2 Наибольшее рабочее напряжение, кВ_________________________
3 Номинальное напряжение первичной обмотки, кВ______________
4 Номинальное напряжение основной вторичной обмотки, В______
5 Номинальное напряжение дополнительной вторичной обмотки, В
6 Классы точности основной вторичной обмотки________________
7 Номинальная мощность основной вторичной обмотки, В А в классах точности:
Значение параметра
35 40,5 35/<3 100Л/3 ~ 100/3, 100 0,2; 0,5; 1,0; 3,0
10, 15,25, 30, 50
30, 50, 75, 100, 150
50, 75, 100, 150, 200,300 300, 400, 500, 600
Т
<\о
\\о <*>
|
Наименование параметра |
Значение параметра |
|
8 Класс точности дополнительной вторичной обмотки |
3, ЗР |
|
9 Номинальная мощность дополнительной вторичной обмотки. В А |
100 |
|
10 Предельная мощность трансформатора вне класса точности, В А |
1000 |
|
11 Номинальная частота, Гц |
50 или 60 |
|
12 Схема и группа соединения обмоток: - с двумя вторичными обмотками - с тремя вторичными обмотками |
1/1/1-0-0 1/1/1/ЬО-О-О |
|
13 Габаритные размеры трансформаторов, мм (длина х ширина х высота), не более: |
357x280x 791 |
|
14 Масса трансформаторов, кг, не более |
75 |
|
15 Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 ИЛИТ1 |
Знак утверждения типа
наносится на табличку трансформаторов и на паспорт типографским способом.
Комплектность
1. трансформатор напряжения ЗНОЛ-СЭЩ-З5-1V- 1 шт.;
2. руководство по эксплуатации - согласно заказ-наряду;
3, паспорт- 1экз.;
4. комплект для монтажа.
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
1. Трансформатор напряжения эталонный НЛ Л-3 5-3, класс точности 0,05.
2. Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) минут, где А - значение измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения ЗНОЛ-СЭЩ-35-IV».
Нормативные документы
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Рекомендации к применению
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
