Анализаторы технологических газов АГТ-О2

Назначение

Анализаторы технологических газов АГТ-О2 (далее - анализаторы) являются автоматическими, стационарными, показывающими термохимическими газоанализаторами, предназначенными для непрерывного измерения объёмной концентрации кислорода в дымовых газах.

Область применения - на предприятиях теплоэнергетики машиностроения и в других областях хозяйственной деятельности.

Описание

Анализатор состоит из первичного, измерительного, силового преобразователей, помещенных в шкаф монтажный, выносного табло, кабеля.

Преобразователь первичный предназначен для преобразования отношений объёмных концентраций кислорода на эталонном и измерительном электроде в напряжение постоянного тока.

Преобразователь измерительный преобразует напряжение в выходные нормированные токовые и цифровой сигналы и отображает результат на табло (внутреннем и выносном).

Преобразователь силовой предназначен для обеспечения необходимым электропитанием первичного и измерительного преобразователей.

Анализатор имеет 2 токовых выхода.

Обозначение модификаций, отличающихся характеристиками токовых выходов и функциональными возможностями:

АГТ-О2-ХХ,

где X =0- - наличие токового выхода 0-5 мА,

Х=1 - наличие токового выхода 4-20 мА.

Метод измерения основан на концентрационном по кислороду гальваническом элементе с твердым электролитом. Режим работы концентрационного элемента - потенциометрический.

В анализаторах предусмотрена программа, позволяющая диагностировать работоспособность измерительного канала и выполнять калибровку по воздуху.

Внешний вид анализатора приведен на рисунке 1.

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

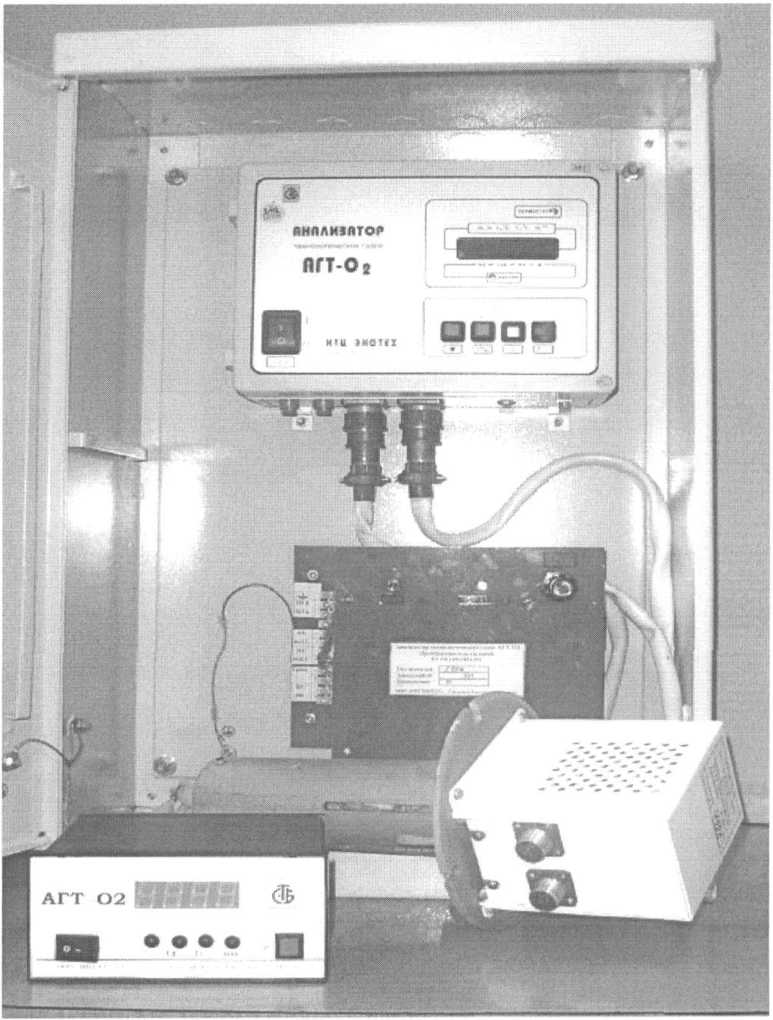

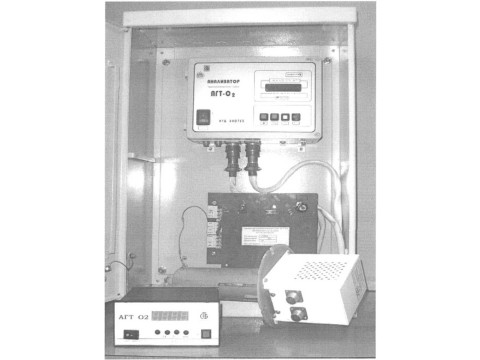

Рисунок 1. Внешний вид анализатора

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания переменного тока, В, с частотой (50±1) Гц            207-253

Диапазон измерений объёмной концентрации кислорода, %            от 0,5 до 10,0

Диапазон показаний объёмной концентрации кислорода, %             от 0 до 10,0

Пределы допускаемой основной приведенной погрешности измерения и преобразования в выходной токовый сигнал объемной концентрации ±4,0 О2

Дополнительная приведенная погрешность измерения и преобразования в выходной токовый сигнал объемной концентрации О? на каждые 10 °C изменения температуры окружающей среды, %, не более

Номинальная цена единицы наименьшего разряда четырехразрядного цифрового индикатора, %

Предел допускаемого времени работы без корректировки показаний, сут, не менее

Предел допускаемого изменения за 7 сут, мА не более, выходного токового сигнала:

- (О-5) мА                                                       ±0,01;

- (4-20) мА

Время установления показаний То,9, с, в пределах                          300±20

Цифровой интерфейс                                                RS-485

Потребляемая мощность, В А, не более

Время прогрева, мин, не более

Масса, кг, не более

- первичный преобразователь

- преобразователь измерительный

- преобразователь силовой

- табло выносное

- кабель соединительный

7 1О--патрубки монтажные

- шкаф монтажный

Габаритные размеры, мм, не более

- первичный преобразователь                                    245x0125;

- преобразователь измерительный                               250x200x120;

- преобразователь силовой                                        180х 180x90;

- табло выносное                                              45x140x70;

- кабель соединительный

-шкаф монтажный                                        600x400x250

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96

Класс защиты от поражения электрическим током по

ГОСТ 12.2.091-2002

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Среднее время восстановления, ч, не более

Знак утверждения типа

Знак утверждения типа наносится типографским способом на панель управления измерительного преобразователя посредством самоклеющейся пленки и на титульный лист паспорта

Комплектность

Состав комплекта поставки анализатора АГТ-О2 приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ТУ РБ 14561854.001-95 « Анализатор технологических газов АГТ-О2. Технические условия».

МП.МН 26-2003 « Анализатор технологических газов АГТ-О2. Методика поверки».

Заключение

Анализатор технологических газов АГТ-О2 соответствует требованиям ГОСТ 13320-81, ТУ РБ 14561854.001-95.

Межповерочный интервал - не более 6 месяцев при применении в сфере законодательной метрологии

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел.З34-98-13 .

Аттестат аккредитации № BY/112 02.1.0.0025.
