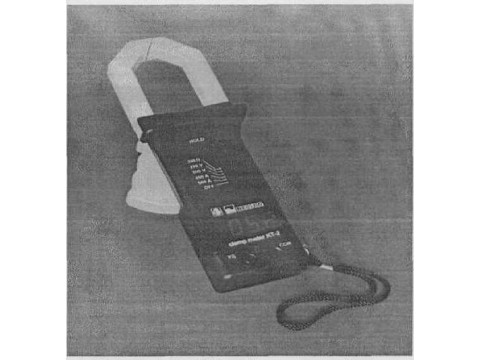

Клещи токоизмерительные КТ-2

Номер в ГРСИ РФ:	РБ 03 13 1062 11
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	Унитарное предприятие "Завод СВТ", г. Минск

Скачать

	Описание типа РБ 03 13 1062 11 [2011-01-01] rb-03-13-1062-11_2011-01-01.pdf	Скачать
	Описание типа РБ 03 13 1062 11 [2011-08-03] rb-03-13-1062-11_2011-08-03.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Клещи токоизмерительные КТ-2 (далее по тексту — клещи) предназначены для измерения среднеквадратического значения силы переменного тока синусоидальной формы частотой 50 Гц с напряжением до 650 В без разрыва токовой цепи, среднеквадратического значения напряжения переменного тока синусоидальной формы и сопротивления постоянному току.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 1062 11
Наименование	Клещи токоизмерительные КТ-2
Год регистрации	2011
Номер сертификата	9126
Дата регистрации	2014-04-24
Срок действия	2016-03-31
Получатель сертификата	Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

Унитарное предприятие "Завод СВТ"

Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11

Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.Мн 855-2003

Поверители

Скачать

	Описание типа РБ 03 13 1062 11 [2011-01-01] rb-03-13-1062-11_2011-01-01.pdf	Скачать
	Описание типа РБ 03 13 1062 11 [2011-08-03] rb-03-13-1062-11_2011-08-03.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - различные отрасли хозяйственной деятельности при монтаже, обслуживании и ремонте электрических сетей и электроустановок.

Описание

Принцип действия клещей заключается в преобразовании измеряемой аналоговой величины в цифровую форму и отображении результата измерения на светодиодном индикаторе.

Измерение силы переменного тока основано на преобразовании измеряемого тока трансформатором тока в пропорциональное напряжение с последующим его измерением аналого-цифровым преобразователем (АЦП).

Измерение напряжения переменного тока и сопротивления постоянному току основано на преобразовании их в постоянное напряжение с последующим измерением АЦП.

Конструктивно клещи выполнены в малогабаритном корпусе из ударопрочного полистирола. Клещи имеют встроенный трансформатор тока с разъемным ’

магнитопроводом.

На верхней крышке расположены:

- переключатель включения/выключения питания, режимов и диапазонов измерений;

- кнопка включения/выключения режима фиксации показаний;

- светодиодный индикатор. /7/;$ 's Л

Общий вид клещей приведен на рисунке 1 • II ,^уг ]

Место пломбирования клещей от несанкционированного доступа и ука|нн^йееЙ'и / ! нанесения знака поверки (клейма-наклейки) приведены в приложении A.

Таблица 1

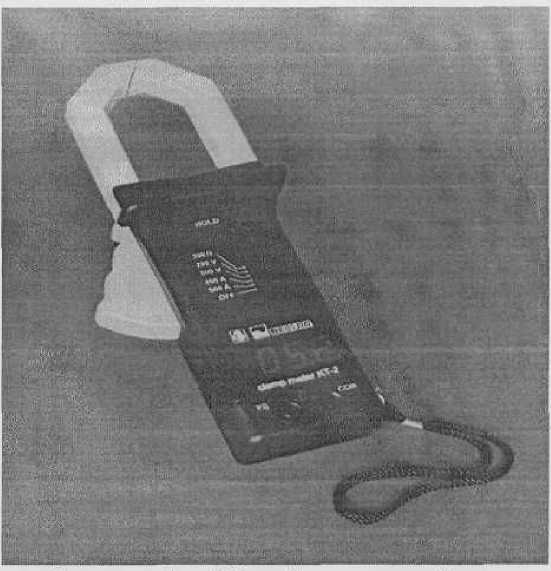

Рисунок 1 - Общий вид клещей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

11аименование характеристики	Значение
1	2
1 Диапазон измерения среднего квадратического значения силы переменного тока синусоидальной формы частотой 50 Гц, А	от 1 до 500
2 Конечные значения диапазонов измерения среднего квадратического значения силы переменного тока синусоидальной формы частотой 50 Гц, А	200, 500
3 Пределы допускаемой основной относительной погрешности измерения среднего квадратического значения силы переменного тока синусоидальной формы частотой 50 Гц, %	±{[2,0+ 0,1-(VI- 1)]% + +5 ед. мл. разряда}
4 Диапазон измерения среднего квадратического значения напряжения переменного тока синусоидальной формы, В	от 10 до 500
5 Конечные значения диапазонов измерения среднего квадратического значения напряжения переменного тока синусоидальной формы, В	200, 500
6 Диапазон частот, Гц	от 40 до 1000
7 Пределы допускаемой основной относи тельной погрешности измерения среднего квадратического значения напряжения переменного тока синусоидальной формы, %	± [1,5 + 0,5 (Uk/U - О]
8 Диапазон измерения сопротивления постоянному току, Ом	от 10 до 200
9 Конечное значение диапазона измерения сопротивления постоянному току, Ом	200
10 Пределы допускаемой основной погрешности измерения сопротивления постоянному току, %		[0,6+0,4-(Rk/R -1)]
11 Размер окна магнитопровода для обхвата: - проводника диаметром, мм, не более - шины размерами, мм. не более	35 50x20
12 Наработка на отказ, циклов, не менее	30000
13 Срок службы, лет, не менее,	8
14 Время восстановления рабочего состояния, ч, не более
15 Габаритные размеры, мм, не более	256^1 #)х44 '

Продолжение таблицы 1

1	2
16 Масса без элементов питания, кг, не более	0,5
17 Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха - атмосферное давление, кПа	от минус 10 до плюс 40 до 80 % при плюс 25 °C от 84 до 106,7
Примечания 1к - конечное значение установленного диапазона измерения тока, А; Uk - конечное значение установленного диапазона измерения напряжения, В; Rk - конечное значение установленного диапазона измерения сопротивления, Ом; I - значение измеряемой величины тока, А; U - значение измеряемой величины тока, А; напряжения, В; R - значение измеряемой величины сопротивления, Ом; Ед. мл. разряда - единицы младшего разряда индикатора.

Знак утверждения типа

Знак Утверждения типа средств измерений наносится на переднюю панель клещей методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки клещей соответствует таблице 2.

Таблица 2

Наименование, тип	Обозначение	Количество	——----- Примечание
Клещи токоизмерительные КТ-2	РУВИ.411132.003	1
Щуп измерительный	РУВИ.685612.014-02 РУВИ.685561.014-03	1 1	Черный Красный
Руководство по эксплуатации	РУВИ.411132.003 РЭ	1
Упаковка	РУВИ.305636.084-02	1
