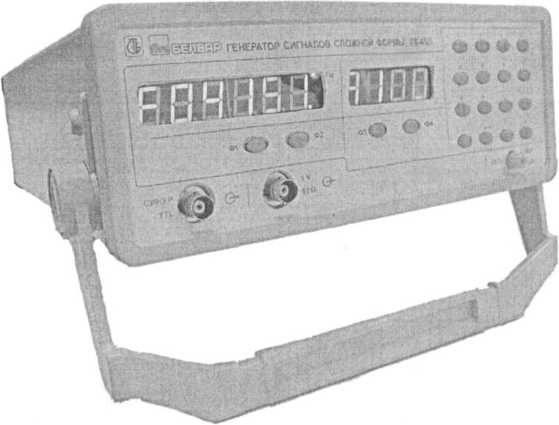

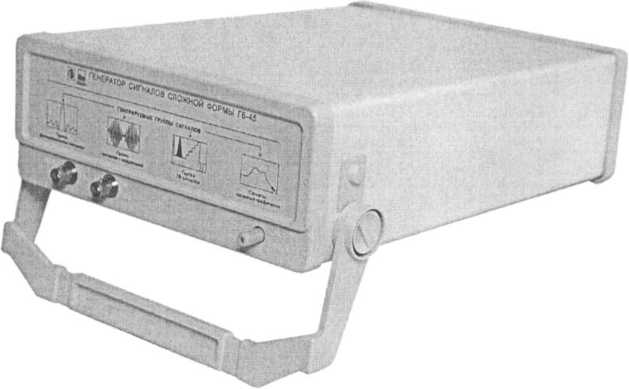

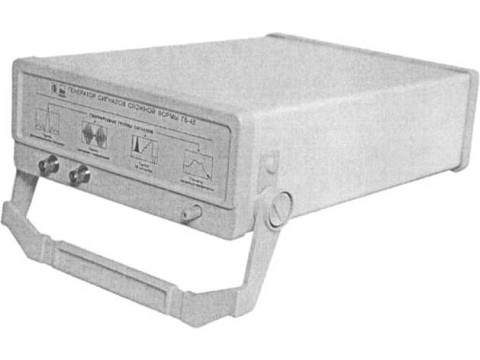

Генераторы сигналов сложной формы Г6-45

Наименование характеристики

Значение

1 Диапазон частот генерируемых сигналов:

- синусоидальной формы

- прямоугольной формы

- треугольной и пилообразной формы

от 0,01 Гц до 100 МГц от 0,01 Гц до 10 МГц от 0,01 Гц до 100 кГц

2 Пределы допускаемой основной относительной погрешности установки частоты сигнала синусоидальной формы во всем диапазоне частот, %

±5-10'3

3 Пределы допускаемой дополнительной относительной погрешности установки частоты сигнала синусоидальной формы, вызванной отклонением температуры окружающего воздуха от нормальных условий применения в диапазоне рабочих температур, %

±2,5-10’3/10 °C

4 Пределы допускаемой относительной нестабильности частоты сигнала синусоидальной формы на частотах более 20 Гц за любые 15 мин работы, %

±5-10'4

5 Пределы допускаемого значения изменения частоты сигнала синусоидальной формы на частотах до 10 МГц при уменьшении уровня выходного сигнала на 10 дБ, %

±5 10’4

6 Максимальная амплитуда напряжения выходного сигнала синусоидальной формы при сопротивлении нагрузки 50 Ом, В, не менее:

- на выходе «1 V 50 £2»

- на выходе «ВЧ ~»

0,995 0,5

7 Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот до 1 МГц, %:

- при амплитуде выходного напряжения от 0,004 до 0,050 В

- при амплитуде выходного напряжения от 0,05 до 0,10 В

- при амплитуде выходного напряжения от 0,1 до 1,0 В

±5

±1 ±0,5

8 Пределы допускаемой дополнительной относительной погрешности установки амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот до 1 МГц, вызванной отклонением температуры окружающего воздуха от нормальных условий применения в диапазоне рабочих температур, %

±0,25/10 °C

9 Пределы допускаемого значения относительной нестабильности амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот от 20 Гц до 10 МГц за любые 15 мин работы, %

±0,1

10 Пределы допускаемого значения неравномерности амплитуды напряжения выходного сигнала синусоидальной формы, %:

- в диапазоне частот от 0,01 Гц до 1 МГц

- в диапазоне частот от 1 до 10 МГц

±1

±5

11 Пределы допускаемого значения коэффициента гармоник сигнала синусоидальной формы в диапазоне частот до 200 кГц, %

±0)5               И НД

У-Ул..'-

Наименование характеристики

Значение

12 Ослабление наибольшей по амплитуде гармоники сигнала синусоидальной формы относительно его первой гармоники, дБ, не менее:

- в диапазоне частот до 10 МГц

- в диапазоне частот от 10 до 50 МГц

- в диапазоне частот от 50 до 100 МГц

30

25

20

13 Пределы допускаемого значения коэффициента нелинейности сигнала треугольной формы на уровне от 0,1 до 0,9, %

±1

14 Параметры сигнала прямоугольной формы, не более: - длительность фронта среза

- величина выбросов за фронтом и за срезом

- неравномерность вершины

10 нс

3 % 5%

15 Пределы допускаемой относительной погрешности коэффициента заполнения сигнала прямоугольной формы, %

±1

16 Масса, кг, не более

3

17 Габаритные размеры, мм, не более

360 х 270 х 110

18 Потребляемая мощность, В*А, не более: - для Г6-45

-для Г6-45/1

20

25

19 Рабочие условия применения:

- температура окружающего воздуха

- относительная влажность воздуха

от 10 °C до 35 °C 80 % при 25 °C

Наименование, тип

Обозначение

Количество на исполнение

Примечание

Г6-45

Г6-45/1

Генератор сигналов сложной формы

Генератор сигналов сложной формы

Комплект принадлежностей, в нем:

- вставка плавкая

ВП2Б-1В 0,25 А

- шнур соединительный - кабель №1

-кабель SCA-109/10 Centronix для принтера

- нагрузка «50 Q» Программа управления генератором сигналов сложной формы Г6-45 Программа управления генератором сигналов сложной формы Г6-45/1 Руководство по эксплуатации Методика поверки

Ящик

РУВИ.411654.001

РУВИ.411654.001-01

РУВИ.305654.022

АГО.481.304 ТУ РУВИ.685631.040

Tr4.850.252

РУВИ.687281.002-11

РУВИ.305659.090-05

РУВИ.305659.090-06

РУВИ.411654.001 РЭ

РУВИ.411654.001 МП

(МП.МН 1400-2004)

РУВИ.321312.004-57

1

1

2

1

2

1

1

1*

1

1

1

1

1

2

1

2

1

1

1*

1

1

1

компакт-диск

(CD-R)

компакт-диск

(CD-R)

потребительская упаковка
