Преобразователи измерительные постоянного тока Е846-М1

Назначение

Преобразователь измерительный постоянного тока Е846-М1 (в дальнейшем -ИП) предназначен для линейного преобразования постоянного тока или напряжения постоянного тока от шунта в два равных между собой унифицированных гальванически развязанных сигнала постоянного тока.

ИП относятся к продукции производственно-технического назначения (ППТН).

ИП применяется для контроля токов и напряжений постоянного тока электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, в АСУ ТП энергоемких объектов различных отраслей промышленности, включая атомные станции.

Описание

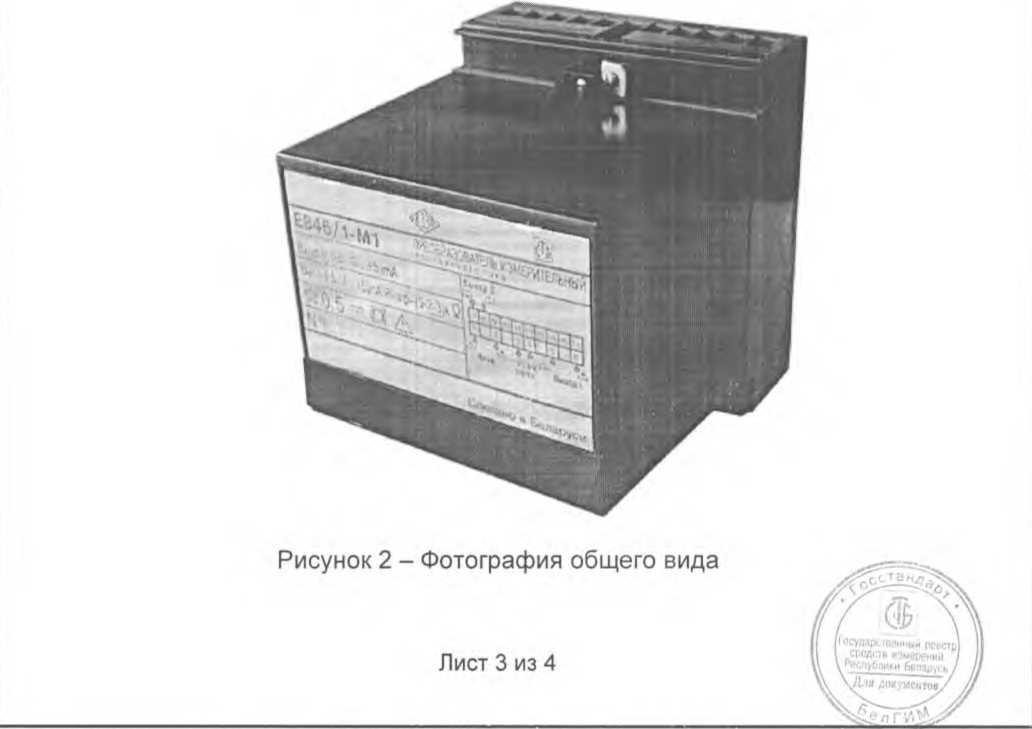

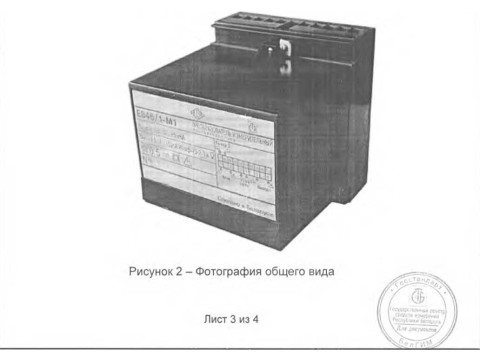

ИП выполнены в едином корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП имеют модификации, отличия между которыми приведены в таблице 1. Каждая из модификаций имеет обычное, общеклиматическое (04.1**), экспортное, предназначенное для АС исполнения.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой основной приведенной погрешности равны ± 0,5 % от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала - 5 мА, 20 мА.

Диапазон измерения входного сигнала, диапазон изменения выходного сигнала, диапазон изменения сопротивления нагрузки приведены в таблице 1.

Мощность, потребляемая ИП Е846/1-М1, Е846/2-М1, не должна превышать 0,008 ВА от цепи входного сигнала; от источника питания 5,0 ВА.

Мощность, потребляемая ИП Е846/3-М1 не должна превышать 0,08 В А от цепи входного сигнала; от источника питания 7,0 В А.

Питание ИП осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.

Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока с номинальным напряжением 220 или 240 В частотой 50 или 60 Гц.

Габаритные размеры не более 125x110x125 мм.

Масса ИП не более 0,9 кг.

Средний срок службы 12 лет.

Средняя наработка на отказ 67000 ч.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на табличку фотохимическим методом, на эксплуатационную документацию типографским способом.

1 Клеймо ОТК;

2 Клеймо поверителя

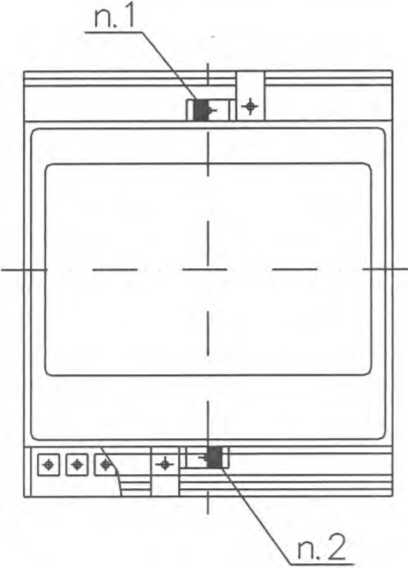

Рисунок 1 - Места нанесения клейм

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт;

- паспорт - 1 экз;

- руководство по эксплуатации - 1 экз (при поставке партии допускается 1 экз на 3 изделия);

- методика поверки (по запросу поверяющих организаций) - 1 экз;

- коробка упаковочная - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-7536.031-91 «Преобразователи измерительные постоянного тока Е846-М1».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

МП.ВТ. 186-2008 «Преобразователи измерительные постоянного тока Е846-М1», согласована РУП « Витебский ЦСМС».

Заключение

Преобразователи измерительные постоянного тока Е846-М1 соответствуют требованиям ГОСТ 24855-81, ТУ 25-7536.031-91, ГОСТ 12.2.091-2002.

Межповерочный интервал 12 мес.

Государственные приемочные испытания проведены: РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20, 210015, г. Витебск, телефон 42-68-04, факс 42-68-04.

Аттестат аккредитации №ВУ/112 02.6.0.003 от 10.06.2008

НИИЦ РУП «БелГИМ» г.Минск, Старовиленский тракт 93, Аттестат аккредитации №ВУ/112.02.1.0.0025
