Калибраторы акустические АК-1000
| Номер в ГРСИ РФ: | РБ 03 12 5616 20 |
|---|---|
| Раздел: | Средства измерений акустических величин [12] |
| Производитель / заявитель: | ООО "ПКФ Цифровые приборы", г. Москва |
Калибраторы акустические АК-1000 (далее - калибраторы) предназначены для воспроизведения звукового давления, воздействующего на диафрагму микрофонов диаметром 'А", оснащенных защитной сеткой и применяемых в составе шумомеров 1 или 2 класса по ГОСТ 17187-2010.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 12 5616 20 |
| Наименование | Калибраторы акустические АК-1000 |
| Год регистрации | 2020 |
| Номер сертификата | 13363 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2024-09-12 |
| Получатель сертификата | ООО "ПКФ Цифровые приборы", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПКФ Цифровые приборы"
Адрес: 129281, г. Москва, ул. Енисейская, 24, кв.150
Контакты: (495) 225-55-01, info@octava.info
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу ПКДУ 411100.001.033 МП (утв. в 2019 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИФТРИ (аттестат аккредитации - №RA.RU.311478, шифр поверительного клейма - Т)(НТК №13-14). |
Поверители
Скачать
|
Описание типа РБ 03 12 5616 20 [2020-05-12]
rb-03-12-5616-20_2020-05-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 12 5616 20 [2015-04-22]
rb-03-12-5616-20_2015-04-22.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы акустические АК-1000 (далее - калибраторы) предназначены для воспроизведения звукового давления, воздействующего на диафрагму микрофонов диаметром 'А", оснащенных защитной сеткой и применяемых в составе шумомеров 1 или 2 класса по ГОСТ 17187-2010.
Описание
Принцип действия калибраторов основан на воспроизведении звукового давления с заданным уровнем с помощью установленного в камере калибратора излучателя. Синусоидальный электрический сигнал на вход излучателя подается от встроенного генератора. Уровень звукового давления (УЗД) задается в зависимости от положения переключателя уровня. Стабилизация уровня осуществляется за счет обратной связи с использованием контрольного микрофона, размещенного в камере калибратора, что позволяет минимизировать изменения УЗД от воздействия внешних условий и эффективного объёма присоединяемого микрофона.
Конструктивно калибраторы представляют собой портативное устройство, выполненное в форме цилиндра. Калибраторы состоят из акустической полости, предназначенной для установки внешнего микрофона, и системы генерирования звукового давления. Все составные части калибраторов выполнены в едином корпусе. Элементы калибраторов, нс предназначенные для доступа пользователя, конструктивно защищены от внешнего вмешательства. На одном торце калибраторов имеется приемное гнездо для установки стандартных микрофонов диаметром !4", на другом торце расположены кнопка включения (выключения), кнопка выбора уровня звукового сигнала, индикатор состояния прибора и технологический разъем.
Калибраторы соответствуют требованиям класса 1 по ГОСТ Р МЭК 60942-2009.

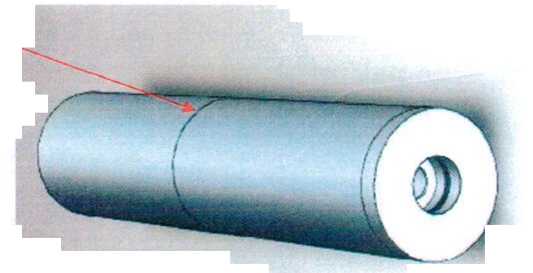

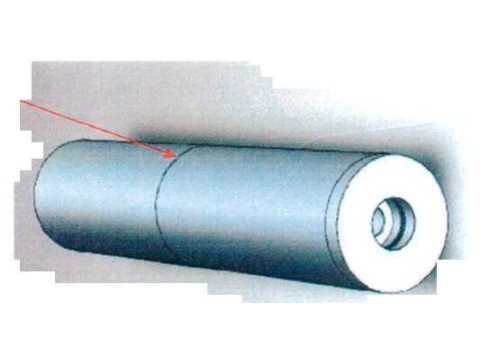

Общий вид калибратора с указанием места пломбировки (МП) от несанкционированного доступа представлен на рисунке 1.
Рисунок 1 - Общий вид калибратора
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характернейf ки
|
Н а и м ен о ва н и е ха рактери сти к и |
Значение |
|
Воспроизводимый УЗД (отн. 20 мк! 1а), дБ |
94:114 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения УЗД. дБ |
±0.25 |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения УЗД, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, дБ |
±0,08 |
|
Частота воспроизводимого звукового давления. Гц |
1000 |
|
Пределы допускаемой основной относительной погрешности воспроизведения частоты звуковою давления.% |
±0,7 |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведения частоты звукового давления. вызванной изменением температуры окружающего воздуха в диапазоне рабочих icMiieparvp. % ' |
±0.07 |
|
Коэффициент нелинейных искажений, %, не более |
2.5 |
Таблица 2 - Основные технические характери с гм к i1
|
11аименование характеристики |
Значение |
|
Напряжение питания постоянного тока. В - от 2 элементов типа ААА - от внешнего источника (опция) |
л 3 5 |
|
Нормальные условия измерений: - температура окружающего воздуха. °C -относительная влажность окружающего воздуха (при температуре 40 °C), не более -атмосферное давление, к! 1а |
от 22 до 24 от 45 до 55 от 99 до 102 |
|
Рабочие условия эксплуатации: - температура окружающей о воздуха. °C -относительная влажность окружающего воздуха (при температуре 40 °C), не более -атмосферное давление. кПа |
от -10 до +50 90 от 65 до 108 |
|
Габаритные размеры, мм. не более: -длина -диаметр |
158 35 |
|
Масса (с элементами питания), кч. не более |
0.25 |
Знак ут верждения типа
наносится на титульный лист руководства по эксплуатации ihiiojрафским способом.
Комплектность
Таблица 3 - Комплектность калибраторов
|
11аименование |
Обозначение |
Количество |
|
Калибратор акуст ический АК-1000 |
ИДКУ .411100.001.033 |
1 шт. |
|
Руководство по эксплуатации |
ИДКУ .411100.001.033РЭ |
1 экз. |
|
Паспорт |
ИДКУ .411100.001.ОЗЗПС |
1 экз. |
|
Методика поверки |
ПКДУ.411100.001.ОЗЗМП |
1 экз. |
|
Чехол |
- |
1 шт. |
|
Комплект элементов питания |
- |
1 шт. |
Поверка
осуществляется по документу ПКДУ.411100.001.033МП «Калибраторы акустические АК-1000.
Методика поверки», утвержденному ФГУП «ВПИИФТРИ» 13.05.2019.
Основные средства поверки:
- капсюль измерительный конденсаторного микрофона 4134 (регистрационный помер 7148-79 в Федеральном информационном фонде) с усиди гелем предварительным 2639;
- мультиметр цифровой 34401А (регисграционный номер 54848-13 в Федеральном информационном фонде):
- измеритель нелинейных искажений АКИП-4501 (регистрационный номер 68366-17 в Федеральном информационном фонде);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска доверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р МОК 60942-2009 Калибраторы акустические. Технические требования и требования к испытаниям
Приказ Госстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
ИДКУ 41 1 100.001.ОЗЗТУ Калибра гор акустический АК-1000. Технические условия
