Хроматографы газовые промышленные PGC 90.50

Номер в ГРСИ РФ:	РБ 03 11 3641 08
Раздел:	Средства измерений оптических и оптико-физических величин [11]
Категория:	Хроматографы
Производитель / заявитель:	"DANI Instruments S.p.A.", Италия

Скачать

	Описание типа РБ 03 11 3641 08 [2008-01-01] rb-03-11-3641-08_2008-01-01.pdf	Скачать
	Описание типа РБ 03 11 3641 08 [2008-04-04] rb-03-11-3641-08_2008-04-04.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Хроматографы газовые промышленные PGC 90.50 (в дальнейшем - хроматографы) предназначены для качественного и количественного анализа компонентного состава природного газа (включая N2 и О2), качественного и количественного анализа компонентного состава технологических газовых смесей.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 11 3641 08
Наименование	Хроматографы газовые промышленные PGC 90.50
Год регистрации	2008
Номер сертификата	5077
Дата регистрации	2008-01-29
Срок действия	2013-01-29
Получатель сертификата	фирма "Dani Instruments S.p.A.", Италия (IT)

Производитель / Заявитель

фирма "Dani Instruments S.p.A."

Адрес: Viale Brianza, 87-20093 COLOGNO MONZESE (MI)

Контакты: ++39/022539941 / ++39/022532252

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1773-2008

Поверители

Скачать

	Описание типа РБ 03 11 3641 08 [2008-01-01] rb-03-11-3641-08_2008-01-01.pdf	Скачать
	Описание типа РБ 03 11 3641 08 [2008-04-04] rb-03-11-3641-08_2008-04-04.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Комплектность Заключение

Назначение

Хроматографы применяются в нефтеперерабатывающей, нефтехимической и газоперерабатывающей промышленностях.

Описание

Хроматограф газовый промышленный PGC 90.50 является промышленным автоматизированным компьютеризированным прибором непрерывного действия с детектором по теплопроводности и системой нескольких насадочных колонок.

Принцип действия основан на разделении анализируемой газовой пробы на компоненты в насадочных (аналитических) колонках, вследствие различного распределения компонентов пробы между неподвижной фазой (сорбентом) и подвижной (газом-носителем), в качестве которого выбирается иесорбируемое вещество. Наличие и количественное определение компонентов пробы в потоке газа-носителя производится детектором, установленным на выходе колонки.

Хроматограф состоит из аналитического блока (анализатора) и вычислительного устройства.

Анализатор выполнен в виде ряда функциональных блоков, размещенных на единой раме и объединенных электрическими и газовыми коммуникациями. Анализатор состоит из блока термостата, блока электроники и блока пневматики. В блоке термостата установлены разделительные колонки, мембранные краны, игольчатые дроссели, детектор по теплопроводности. При проведении анализа в термостате поддерживается изотермическая температура.

В блоке электроники установлены блок управления поточным промышленным хроматографом и плата защиты или модули МСоп-С и MCon-Т, а также электропневмоклапаны, предназначенные для управления мембранными клапанами.

В блоке пневматики установлены узлы управления и регулировки газов.

Вычислительное устройство состоит из PC/AT совместимого компьютера с предустановленным программным обеспечением для сбора и обработки хроматографической информации "АНАЛИЗАТОР".

Схема с указанием места нанесения поверительного клейма-наклейки приведена в Приложении к описанию типа.

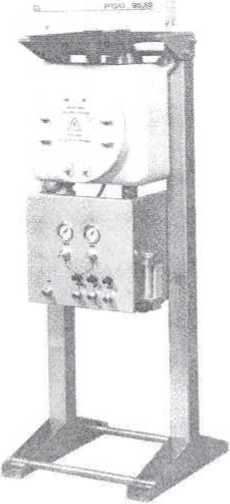

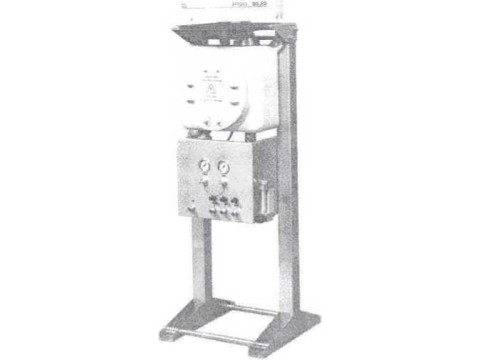

Рисунок 1. Внешний вид хроматографа

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1

Характеристика	Значение
I	2
Тип детектора	TCD (детектор по теплопроводности.
	ДТП)
Предел детектирования по пропану, г/см3, не более	1-Ю'8
Дрейф нулевого сигнала, мВ/ч, не более	0,015
Уровень флуктуационных шумов нулевого сигнала, мВ, не более	0,7-10’3
Диапазон измерения концентрации компонентов, объемная доля, %:
- метан	до 99,5
- этан	0,001 -50,0
- диоксид углерода	0,001-5,0
- пропан	0,001 -20,0
- изобутан	0,001 -2,0
- н-бутан	0,001-2,0
- изопентан	0,001 - 1,0
- н-пентан	0,001-1,0
- азот	0,001 - 15,0
- кислород	0,001 -2,0
- гексан и выше	0,001-1,0
Относительное среднеквадратическое отклонение наблюдений по теплоте сгорания, %, не более	0,05
Относительное среднеквадратическое отклонение выходного сигнала (площадь пика, время удерживания), %, не более	1,0

Продолжение таблицы 1

1	2
Допускаемое значение расхождения результатов двух параллельных измерений (сходимости) молярной (объемной) доли компонентов природного газа, %, в диапазоне молярных (объемных) долей компонентов: от 0,01 до 0,1 от 0,1 до 1,0 от 1,0 до 10,0 от 10.0 до 100.0	0,005 0.01 0.02 0.1
Диапазон рабочих температур. °C	от 5 до 40
Габаритные размеры, мм. не более	1355x385x470
Масса, кг, не более	50
Потребляемая мощность, Вт. не более	300
Напряжение питания переменного тока. В	230

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульный лист Руководства по эксплуатации хроматографа типографским способом.

Комплектность

Комплект поставки хроматографа указан в таблице 2. Таблица 2

Наименование	Количество
Хроматограф	1
Упаковка	1
Руководство по эксплуатации	1
Программа сбора и обработки хроматографической информации на CD-ROM	.1
Методика поверки МРБ МП. 1773-2008	1
