Хроматографы газовые промышленные серии PGC 200x
| Номер в ГРСИ РФ: | РБ 03 09 3760 08 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | "Automation in GUS GmbH", Германия |
Хроматографы газовые промышленные серии PGC 200х модели PGC 2000, PGC 2007 (далее - хромато1рафы) предназначены для определения содержания органических и неорганических веществ в различных технологических средах в нефтехимической промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3760 08 |
| Наименование | Хроматографы газовые промышленные серии PGC 200x |
| Год регистрации | 2008 |
| Номер сертификата | 5280 |
| Дата регистрации | 2008-05-29 |
| Срок действия | 2013-05-29 |
| Получатель сертификата | фирма "Automation in GUS GmbH", Германия (DE) (изготовители - фирма "ABB Automation Analytical Division", США (US) и фирма "ABB Automation GmbH", Германия (DE)) |
Производитель / Заявитель
фирма "Automation in GUS GmbH", Германия (изготовитель - фирма "ABB Automation Analytical Division", США и фирма "ABB Automation GmbH", Германия)
Адрес: 63477 Maintal, Friedrichstrasse, 28, Postfach 1107
Контакты: +49 (06181) 9080896
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.ГМ 874-2008 |
Поверители
Скачать
|
Описание типа РБ 03 09 3760 08 [2008-01-01]
rb-03-09-3760-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3760 08 [2008-09-05]
rb-03-09-3760-08_2008-09-05.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые промышленные серии PGC 200х модели PGC 2000, PGC 2007 (далее - хромато1рафы) предназначены для определения содержания органических и неорганических веществ в различных технологических средах в нефтехимической промышленности.
Описание
Принцип действия хроматографов основан на разделении анализируемой пробы на капиллярной колонке и последующем детектировании компонентов пробы с помощью детекторов: по теплопроводности (ДТП) - модель PGC 2000, пламеннофотометрического (ПФД) - модель PGC 2007.
Хроматограф состоит из аналитического блока и контроллера, смонтированных в одном корпусе. Микропроцессорный контроллер позволяет задавать температуру термостатируемых раздельно дозаторов, детекторов, режим программирования температуры термостата колонок и давления газовых потоков, обрабатывать результаты измерений с регистрацией их на цифровом дисплее и аналоговом регистрирующем устройстве. Предусмотрена передача данных на центральный компьютер.
Аналитический блок представляет собой термостат с размещенными в нем колонками, переключающими кранами, детекторами и дозатором газовых или жидких проб.
Термостат базовой модели PGC 2000 и модели PGC 2007, предназначенной для измерения содержания общей серы в нефти и нефтепродуктах, работает в изотермическом режиме. В модели PGC 2007 дополнительно внутри термостата находится печь для сжигания пробы, компоненты которой окисляются до диоксида углерода, диоксида серы и воды с последующим удалением диоксида углерода методом обратной продувки и детектированием диоксида серы с помощью ПФД.
В комплект поставки каждой модели хроматографа входят разрабатываемые для конкретных применений системы подготовки пробы.
Хроматографы PGC 2000, PGC 2007 имеют взрывозащищенное исполнение, тип взрывозащиты 2ExpxdeIbIIBT3/H2X.
Опломбирование от несанкционированного доступа производится заливкой пломбировочной мастикой винтов, указанных на фотографии общего вида (Приложение А). На лицевую панель хроматографа наносится наклейка (знак органа, осуществляющего поверку) и выдается свидетельство о поверке. Общий вид хроматографа промышленного серии PGC 200х указан на рис. 1

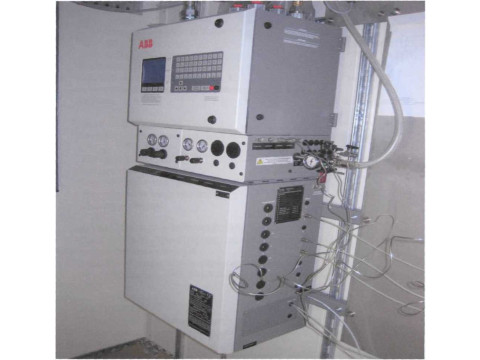

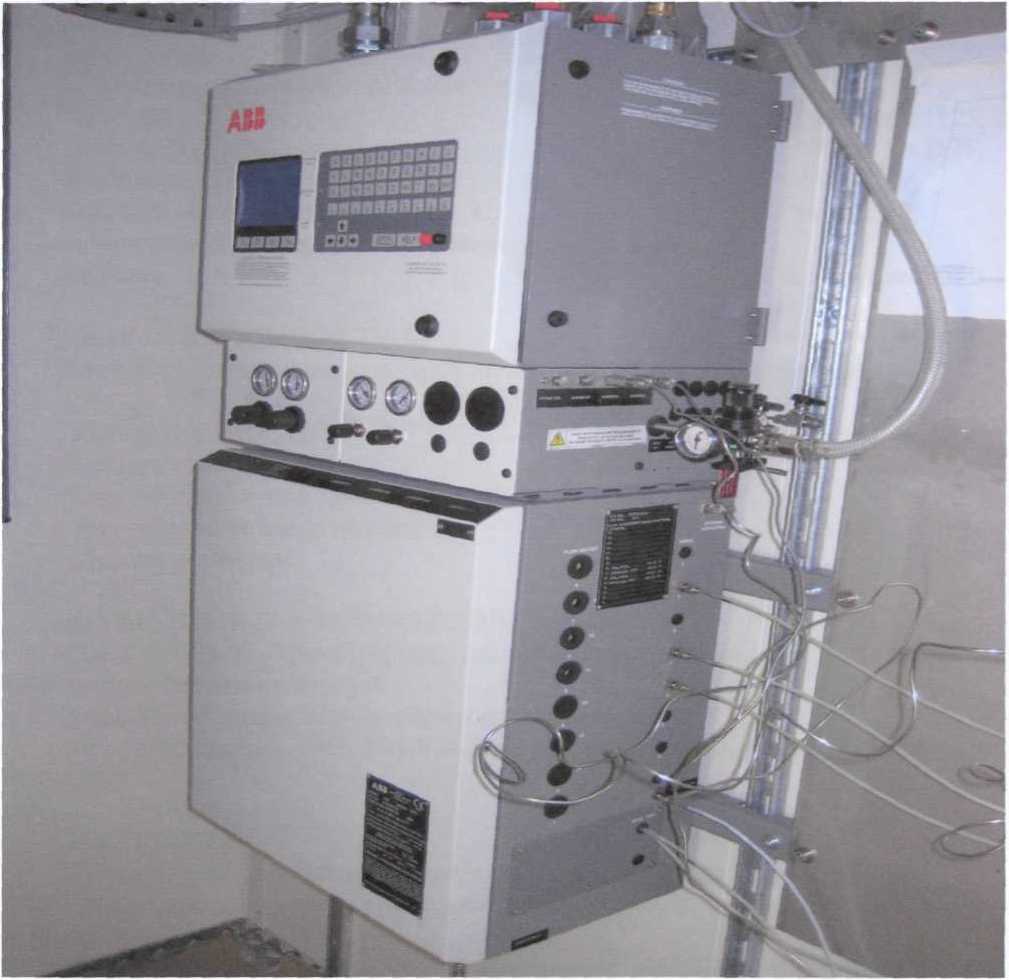

Рис. 1 Общий вид хроматографа промышленного серии PGC 200х
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип детектора ДТП, ПФД; | |
|
Предел детектирования ДТП — Г 10 |
9 г/см3 пропана; |
|
ПФД - 5- 10- |
11 г/с метафоса; |
|
Предел допускаемого значения относительного |
ДТП - 1; |
|
среднего квадратического отклонения выходного сигнала, %, |
ПФД -3; |
|
Пределы допускаемых значений изменения выходного сигнала за 120 часов непрерывной работы, %, |
± 4; |
|
Температура термостата колонок, °C, Потребляемая мощность, Вт, не более: |
30-180; |
|
-модель PGC 2000; |
1200; |
|
-модель PGC 2007 Масса ( без системы пробоподготовки), кг, не более: |
1800; |
|
-модель PGC 2000; |
73; |
|
-модель PGC 2007 Габаритные размеры, мм, не более: |
91; |
|
-модель PGC 2000; |
496x340x1175; |
|
-модель PGC 2007 |
708x340x1175; |
|
Условия применения: -температура окружающей среды, °C, -относительная влажность окружающего воздуха, %, |
от 0 до 50; |
|
не более 95(без конденсации) | |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель хроматографа.
Комплектность
Хроматограф.
Система подготовки пробы.
Руководство по эксплуатации.
Методика поверки.
Нормативные документы
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний.
Техническая документация фирмы-изготовителя.
Методика поверки МП. ГМ 874-2008 «Хроматофафы промышленные серии PGC 200х».
Заключение
Хроматографы газовые промышленные серии PGC 200х модели PGC 2000, PGC 2007 соответствуют требованиям технической документации фирмы-изготовителя.
Государственные приемочные испытания проведены Республиканским унитарным предприятием «Гомельский центр стандартизации, метрологии и сертификации», ул. Полесская, 17а, 246003, г.Гомель, т/ф 717285; центр испытаний средств измерений, аттестат аккредитации ВУ/112 02.6.0.0002 от 15.02.2
