Хроматографы жидкостные Surveyor Plus, Spectra System, Acсela
| Номер в ГРСИ РФ: | РБ 03 09 3966 09 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
Хроматографы жидкостные Surveyor Plus, Spectra System, Accela (в дальнейшем - хроматографы) предназначены для качественного и количественного химического анализа органических и неорганических смесей веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3966 09 |
| Наименование | Хроматографы жидкостные Surveyor Plus, Spectra System, Acсela |
| Год регистрации | 2009 |
| Номер сертификата | 5685 |
| Дата регистрации | 2009-01-29 |
| Срок действия | 2014-01-29 |
| Получатель сертификата | фирма "Thermo Fisher Scientific" (США (US), Германия (DE)) |
Производитель / Заявитель
фирма "Thermo Fisher Scientific"
Адрес: 5225 Verona Road, Madison, W1 53711-4495
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1878-2009 |
Поверители
Скачать
|
Описание типа РБ 03 09 3966 09 [2009-01-01]
rb-03-09-3966-09_2009-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3966 09 [2009-05-19]
rb-03-09-3966-09_2009-05-19.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы жидкостные Surveyor Plus, Spectra System, Accela (в дальнейшем - хроматографы) предназначены для качественного и количественного химического анализа органических и неорганических смесей веществ.
Область применения - химическая, нефтехимическая, пищевая, фармацевтическая отрасли промышленности, экологический контроль, спортивная медицина и др.
Описание
Принцип действия хроматографов основан на разделении смесей веществ и последующим их детектировании.
Хроматографы жидкостные Surveyor Plus выпускают следующих модификаций:
- хроматограф Surveyor Plus с диодно-матричным детектором Surveyor PDA Plus,
- хроматограф Surveyor Plus с двулучевым сканирующим УФ/Вид детектором Surveyor UV/VIS Plus,
- хроматограф Surveyor Plus с рефрактометрическим детектором Surveyor RI Plus;
- хроматограф Surveyor Plus с флуориметрическим детектором Surveyor FL Plus;
- хроматограф Surveyor Plus с масс-селективными детекторами MSQ Plus, LCQ Fleet, LTQ XL (MALDI LTQ XL), LTQ-FT, LTQ Orbitrap (LTQ Orbitrap Discovery, LTQ Orbitrap XL, LTQ Orbitrap XL ETD, MALDI LTQ Orbitrap), LXQ, TSQ Quantum (TSQ Quantum Discovery/ TSQ Quantum Discovery MAX, TSQ Quantum Access, TSQ Quantum Ultra, TSQ Quantum Ultra AM, TSQ Quantum Ultra EMR, TSQ Quantum Vantage, TSQ Quantum Vantage AM. TSQ Quantum Vantage EMR).
Хроматографы жидкостные Spectra System выпускают следующих модификаций:
- хроматограф Spectra System с однолучевым УФ/Вид 1000/2000 детектором;
- хроматограф Spectra System с масс-селективными детекторами MSQ Plus и LCQ Fleet;
Хроматографы жидкостные Accela выпускают следующих модификаций:
- хроматограф Accela с диодно-матричным детектором Accela PDA;
- хроматограф Accela с масс-селективными детекторами MSQ Plus, LCQ Fleet, LTQ XL (MALDI LTQ XL), LTQ-FT, LTQ Orbitrap (LTQ Orbitrap Discovery, LTQ Orbitrap XL, LTQ Orbitrap XL ETD. MALDI LTQ Orbitrap), LXQ, TSQ Quantum (TSQ Quantum Discovery/ TSQ Quantum Discovery MAX, TSQ Quantum Access, TSQ Quantum Ultra, TSQ Quantum Ultra AM, TSQ Quantum Ultra EMR, TSQ ..Quantum Vantage,
TSQ Quantum Vantage AM, TSQ Quantum Vantage EMR).
Дли
Масс-селективные детекторы имеют различные типы ионизации: ESI (режим ионизации в электроспрее), APCI (режим ионизации при атмосферном давлении), APPI (режим атмосферной фотоионизации).
Хроматографы могут одновременно работать с несколькими детекторами. При работе могут использоваться как классические колонки, так и колонки с уменьшенным размером зерна сорбента (1,9 мкм) для высокоскоростной жидкостной хроматографии.
Жидкие пробы могут вводиться в хроматограф вручную или с помощью автосамплера.
Возможны следующие типы дозирования: ввод пробы непосредственно в колонку и ввод пробы непосредственно в масс-селективный детектор.
Термостат колонок обеспечивает температуру от 20 °C до 80 °C.
В хроматографе предусмотрена возможность работы с использованием систем программного обеспечения Xcalibur™, ChromQuest™. Данные системы позволяют полностью автоматизировать выполнение хроматографического анализа: задание и контроль режимных параметров, регистрация выходных сигналов, обработка результатов измерений и выдача протоколов с результатами.

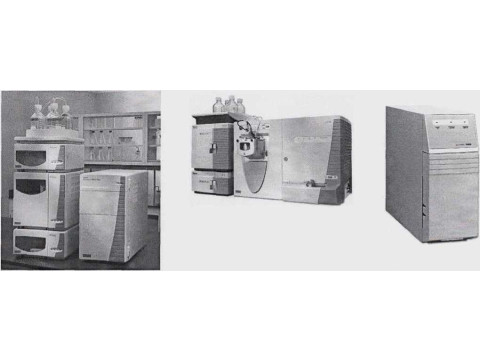

Внешний вид хроматографов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

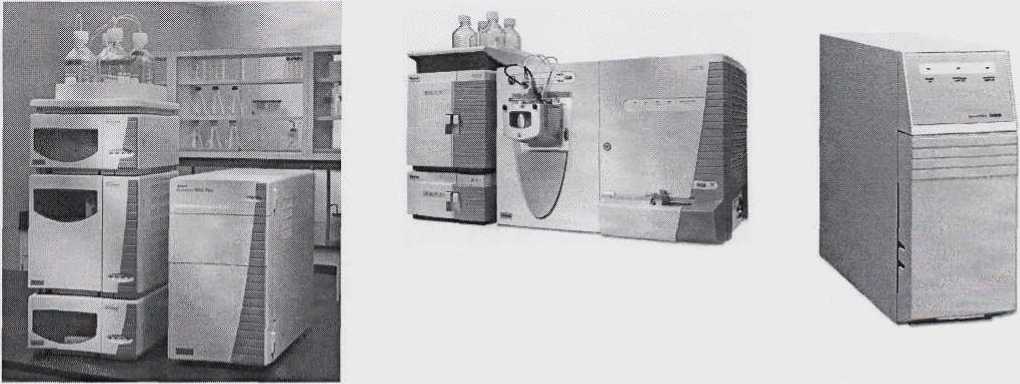

Рис. 1 Хроматографы жидкостные Surveyor Plus, Spectra System, Accela
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики хроматографов жидкостных Surveyor Plus, Spectra System, Accela представлены в таблицах 1-8.
|
Характеристика |
Значение | |||
|
---._1щтдетектора |
Surveyor PDA Plus |
Surveyor UV/V1S Plus |
Surveyor RI Plus |
Surveyor FL Plus |
|
диодно-матричный |
двулучевой сканирующий УФ/Вид |
реф р акто метр ический |
ф лу о р им етр и ч ес к и й | |
|
Диапазон длин воли, нм |
от 190 до 800 |
от 190 до 800 |
- |
от 200 до 650 (Ех) от 200 до 800 (Em) |
|
ОСКО (по времени удерживания) в автоматическом режиме, %, не более |
0,1 |
0,1 |
0,5 |
0,5 |
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
1,0 |
1,0 |
1,0 |
1,0 |
|
ОСКО (по площади пика) в автоматическом режиме, %, не более |
1,0 |
1,0 |
2,0 |
1,0 |
|
ОСКО (по площади пика) для ручного ввода, %, не более |
3,0 |
3,0 |
3,0 |
3,0 |
|
Изменение выходного сигнала за 12 часов непрерывной работы, % |
±3 |
±3 |
±5 |
±2 |
|
Предел детектирования, г/см\ не более |
110’9 (кофеин) |
4-10’9 (кофеин) |
1-ю-6 (глюкоза/ кофеин/антрацен) |
ью" (антрацен) |
|
Уровень шумов, не более |
±3,0-10’5 е.о.п. (при длине волны 254 нм) |
±1,0-10'5 е.о.и. (при длине волны 254 нм или 546 нм) |
2,5 10'9 ед. рефрак. | |
|
Дрейф базовой линии, не более |
1-Ю'3 е.о.п./ч (при длине волны 254 нм) |
2-10‘4-е.о.п./ч (при длине волны 254 нм) |
2-1 О' ед. рефрак. | |
|
Романовское отношение сигнал/шум для деионизированной воды при ширине щели 15 нм при ширине щели 30 нм |
700:1 900:1 | |||
|
Скорость сканирования, нм/с |
- |
от 96 до 960 |
- | |
|
Масса, кг, не более |
19,5 |
19,5 |
12 |
33 |
|
Габаритные размеры, мм, не более |
360x470x180 |
360x470x180 |
360x400x160 |
360x500x370 |
|
Напряжение питания переменного тока, В |
230±23 | |||
|
Потребляемая мощность, В А, не более |
220 | |||
|
Диапазон рабочих температур. °C |
от 15 до 25 | |||
|
Диапазон относительной влажности при температуре 25 “С, % |
от 5 до 95 | |||
|
Характеристика |
Значение | |||
|
--—__T>tn детектора |
MSQ Plus |
LCQ Fleet |
LTQ XL (MALDI LTQ XL), LTQ FT, LTQ Orbitrap (LTQ Orbitrap Discovery, LTQ Orbitrap XL, LTQ Orbitrap XL ETD, MALDI LTQ Orbitrap) | |
|
масс-селективный | ||||
|
Диапазон регистрируемых масс, а е м. |
от 17 до 2000 |
от 15 до 4000 |
LTQ XL-от 15 до 4000 LTQ FT, LTQ Orbitrap (LTQ Orbitrap Discovery, LTQ Orbitrap XL, LTQ Orbitrap XL ETD, MALDI LTQ Orbitrap). MALDI LTQ XL —or 50 до 4000 | |
|
Чувствительность (соотношение сигнал/шум): | ||||
|
химическая ионизация, положительно заряженные ионы |
Реаютм ионизации в электроспрее ESI (1000:1) Режим ионизации при атмосферном давлении A PCI (200:1) 5 пг/мкл для резерпина |
Режим ионизации в электроспрее ESI (100:1) Режим ионизации при атмосферном давлении АРС1 (100:1) 1 пг/мкл для резерпина |
Режим ионизации в электроспрее ESI (200:1) Режим ионизации при атмосферном давлении АРС1 (200:1) 2 пг/мкл для резерпина | |
|
химическая ионизация, отрицательно заряженные ионы |
Режим ионизации в электроспрее ESI (500:1) Режим ионизации при атмосферном давлении APCI (50:1) 2 пг/мкл для п-нитрофенола |
- |
- | |
|
ОСКО (по высоте или площади пика) в автоматическом режиме, %, не более |
5,0 | |||
|
ОСКО (по высоте или площади пика) ддя ручного ввода, %, не более |
10,0 | |||
|
ОСКО (по времени удерживания) в автоматическом режиме. %, не более |
0,1 | |||
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
1,0 | |||
|
Изменение выходного сигнала за 12 часов непрерывной работы, % |
±5,0 | |||
|
Масса, кг, не более |
60 |
120 |
LTQ XL -120 MALDI LTQ XL-208 LTQ FT-1200 LTQ Orbitrap-600 MALDI LTQ Orbitrap - 670 | |
|
Габаритные размеры, мм, нс более |
300x710x530 |
790x590x560 |
LTQ XL -790x590x560 MALDI LTQ XL - 1490x590x560 LTQ FT-1260x2041x1980 LTQ Orbitrap - 870x1463x1414 MALDI LTQ Orbitrap -1490x1463x1411 | |
|
Напряжение питания переменного тока, В |
230±23 |
LTQ XL-230±23 LTQ FT, MALDI LTQ XL, LTQ Orbitrap (LTQ Orbitrap Discovery, LTQ Orbitrap XL, LTQ Orbitrap XL ETD, MALDI LTQ Orbitrap) - 400±40 | ||
|
Потребляемая мощность. В-А, не более |
3450 |
3450 |
LTQ XL - 3450 LTQ FT, MALDI LTQ XL, LTQ Orbitrap (LTQ Orbitrap Discovery, LTQ Orbitrap XL, LTQ Orbitrap XL ETD, MALDI LTQ Orbitrap) -11000 | |
|
Дц&гкрой |
тарочихдем'й^атур, “С |
от 15 до 25 | ||
|
Дййнфоц |
)тйоеи^гЙ1фЙ I лажности при |
от 40 до 70 | ||
|
\ \ ® | ||||
|
Характеристика |
Значение | |||
|
LXQ |
TSQ Quantum (TSQ Quantum Discovery/ TSQ Quantum Discovery MAX. TSQ Quantum Access, TSQ Quantum Ultra TSQ Quantum Ultra AM. TSQ Quantum Ultra EMR. TSQ Quantum Vantage. TSQ Quantum Vantage AM. TSQ Quantum Vantage EMR) | |||
|
масс-селективный детектор | ||||
|
Диапазон регистрируемых масс, а.е.м. |
от 15 до 4000 |
TSQ Quantum Discovery/ TSQ Quantum Discovery MAX. TSQ Quantum Ultra TSQ Quantum Ultra AM - от 30 до 1500 TSQ Quantum Access. TSQ Quantum Ultra EMR - от 30 до 3000 TSQ Quantum Vantage, TSQ Quantum Vantage AM - от 10 до 1500 TSQ Quantum Vantage EMR - от 10 до 3000 | ||
|
Чувствительность (соотношение сигнал/шум): | ||||
|
химическая ионизация, положительно заряженные ионы |
Режим ионизации в электроспрее ESI (100:1 Режим ионизации при атмосферном давлении АРС1 (100:1) 1 пг/мкл для резерпина |
TSQ Quantum Discovery/ TSQ Quantum Discovery MAX Режим ионизации в электроспрее ESI (50:1) Режим ионизации при атмосферном давлении A PCI (50:1) 1 пг/мкл для резерпина | ||
|
TSQ Quantum Access Режим ионизации в электроспрее ESI (100:1) Режим ионизации при атмосферном давлении APCI (100:1) Режим атмосферной фотоионизации APPI при единичном разрешении и H-SRM (100:1) 2 пг/мкл для резерпина | ||||
|
TSQ Quantum Ultra/ TSQ Quantum Ultra АМ/ TSQ Quantum Ultra AM EMR Режим ионизации в электроспрее ESI/ESI-HR (50:1) Режим ионизации при атмосферном давлении APCI/ APCI-HR (50:1) Режим атмосферной фотоионизации APPI/APP1-HR (50:1) 2 пг/мкл для резерпина | ||||
|
TSQ Quantum Vantage/ TSQ Quantum Vantage АМ/ TSQ Quantum Vantage EMR) Режим ионизации в электроспрее ESI/ESI-HR (500:1) Режим ионизации при атмосферном давлении APCI/ APCI-HR (500:1) Режим атмосферной фотоионизации APPI/APP1-HR (500:1) 1 пг/мкл для резерпина | ||||
|
ОСКО (по высоте или площади пика) в автоматическом режиме, %, не более |
5,0 | |||
|
ОСКО (по высоте или площади пика) для ручного ввода, %, не более |
10,0 | |||
|
ОСКО (по времени удерживания) в автоматическом режиме, %, не более |
0,1 | |||
|
ОСКО (по времени удерживания) для ручного ввода %, не более |
1,0 | |||
|
Изменение выходного сигнала за 12 часов непрерывной работы.% |
±6,0 | |||
|
Масса, кг, не более |
120 |
118 | ||
|
Габаритные размеры, мм. не более |
790x590x560 |
560x790x610 | ||
|
Напряжение питания переменного тока В |
230±23 | |||
|
Потребляемая мощность, ВА, не более |
3450 |
TSQ Quantum Discovery/ TSQ Quantum Discovery МАХ/ TSQ Quantum Access - 3450 TSQ Quantum Ultra/ TSQ Quantum Ultra AM/ TSQ Quantum Ultra EMR/ TSQ Quantum Vantage/ TSQ Quantum Vantage AM/ TSQ Quantum Vantage EMR) - 3680 | ||
|
Диапазон рабоЧ |
/хУемператур. °C |
от 15 до 25 | ||
|
1азон относ '-2 - |
ятотьной влажности при температуре 25 |и || |
от 40 до 70 | ||
Характеристики хроматографов жидкостных Spectra System (таблицы 4-5)
|
Характеристика |
Значение |
|
' ————Тип детектора |
1000/2000 |
|
однолучевой УФ/Вид | |
|
Диапазон длин волн, нм лампа дейтериевая лампа видимого света |
от 190 до 380 (1000) от 190 до 365 (2000 ) от 366 до 800 |
|
ОСКО (по времени удерживания) в автоматическом режиме, %, не более |
0,1 |
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
2,0 |
|
ОСКО (по площади или высоте пика) для ручного ввода, %, не более |
5,0 |
|
ОСКО (по площади или высоте пика) в автоматическом режиме, %, не более |
2,0 |
|
Предел детектирования, г/см\ не более |
4-10’4 |
|
Изменение выходного сигнала за 12 часов непрерывной работы, % |
±3,0 |
|
Ширина полосы пропускания, нм |
6 |
|
Погрешность длины волны, нм |
±1 |
|
Погрешность установки длины волны, нм |
±0,1 |
|
Диапазон поглощения, е.о.п. |
от 0,0005 до 3,0 |
|
Уровень шумов, е.о.п., не более |
1,0-1О’5 (1000) 2.5-10’5 (2000) |
|
Дрейф базовой линии при длине волны 254 нм, е.о.п./ч, не более |
2-10'4 |
|
Масса, кг, не более |
18 |
|
Габаритные размеры, мм, нс более |
150x470x370 |
|
Напряжение питания переменного тока, В |
230±23 |
|
Потребляемая мощность, В А, не более |
225 |
|
Диапазон рабочих температур, °C |
от 15 до 25 |
|
Диапазон относительной влажности при температуре 25 °C, % |
от 5 до 95 |
|
Характеристика |
Значение | |
|
"—:Гид-дет£ктора |
MSQ Plus | LCQ Fleet масс-селективный детектор | |
|
Диапазон регистрируемых масс, а.е.м. |
от 17 до 2000 |
от 15 до 4000 |
|
Чувствительность (соотношение сигнал/шум): | ||
|
химическая ионизация, положительно заряженные ионы |
Режим ионизации в электроспрее ESI (I 000: 1) Режим ионизации при атмосферном давлении APCI (200:1) 5 пг/мкл для резерпина/эритромицина |
Режим ионизации в электроспрее ESI (100:1) Режим ионизации при атмосферном давлении APCI (100:1) 1 пг/мкл для резерпина |
|
химическая ионизация, отрицательно заряженные ионы |
Режим ионизации в электроспрее ESI (500:1) Режим ионизации при атмосферном давлении APCI (50:1) 2 пг/мкл для п-нитр оф енола |
- |
|
ОСКО (по высоте или площади пика) в автоматическом режиме, %, не более |
5,0 | |
|
ОСКО (по высоте или площади пика) для ручного ввода, %, не более |
10,0 | |
|
ОСКО (по времени удерживания) в автоматическом режиме, %, не более |
0,1 | |
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
1,0 | |
|
Изменение выходного сигнала за 12 часов непрерывной работы, % |
±5,0 | |
|
Масса, кг, не более |
60 |
120 |
|
Габаритные размеры, мм, не более |
300x710x530 |
790x590x560 |
|
Напряжение питания переменного тока, В |
230±23 | |
|
Потребляемая мощность, ВА, не более |
3450 | |
|
Диапазон рабочих температур, °C |
от 15 до 25 | |
|
Диапазон относительной влажности при температуре 25 °C, % |
от 40 до 70 | |
Характеристики хроматографов жидкостных Accela (таблицы 6-8)
|
Характеристика |
Значение |
|
---Тип детектора |
Accela PDA диодно-матричный |
|
Диапазон длин волн, нм |
от 190 до 800 |
|
ОСКО (по времени удерживания) в автоматическом режиме, %, не более |
0,1 |
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
1,0 |
|
ОСКО (по высоте или площади пика) в автоматическом режиме, %, не более |
1,0 |
|
ОСКО (по высоте или площади пика) для ручного ввода, %, не более |
5,0 |
|
Предел детектирования, г/мл, не более |
1-Ю'9 |
|
Изменение выходного сигнала за 12 часов непрерывной работы, % |
±3,0 |
|
Уровень шумов, е.о.п/см, не более (для кюветы 1 см) |
±6-1 О’6 (при длине волны 254 нм) |
|
Дрейф базовой линии, е.о.п./ч, не более |
110’3 (при длине волны 254 нм) |
|
Масса, кг, не более |
19,5 |
|
Габаритные размеры, мм, не более |
360x470x180 |
|
Напряжение питания переменного тока, В |
230±23 |
|
Потребляемая мощность. В-А, не более |
225 |
|
Диапазон рабочих температур, °C |
от 15 до 25 |
|
Диапазон относительной влажности при температуре 25 °C, % |
от 5 до 95 |
|
Характеристика |
Значение | |||
|
~~~~—Тип детектора |
MSQ Phis |
LCQ fleet |
LTQ XL (MALDI LTQ XL), LTQ-FT, LTQ Orbitrap (LTQ Orbitrap Discovery. LTQ Orbitrap XL, LTQ Orbitrap XI. ETD, MALDI LTQ Orbitrap) | |
|
м асс-селекти в ны й | ||||
|
Диапазон регистрируемых масс, а.е.м. |
от 17 до 2000 |
от 15 до 4000 |
LTQ XL - от 15 до 4000 LTQ FT, LTQ Orbitrap. MALDI LTQ XL (LTQ Orbitrap Discovery, LTQ Orbitrap XL. LTQ Orbitrap XL ETD. MALDI LTQ Orbitrap) - от 50 до 4000 | |
|
Чувствительность (соотношение сигнал/шум): | ||||
|
химическая ионизация, положительно заряженные ионы |
Режим ионизации в электроспрее ESI (1000:1) Режим ионизации при атмосферном давлении APCI (200:1) 5 пг/мкл для эритромицина |
Режим ионизации в электроспрее ESI (100:1) Режим ионизации при атмосферном давлении АРС1 (100:1) 1 пг/мкл для резерпина |
Режим ионизации в электроспрее ESI (300:1) Режим ионизации при атмосферном давлении APCI (300:1) 2 пг/мкл для резерпина | |
|
химическая ионизация, отрицательно заряженные ионы |
Режим ионизации в электроспрее ESI (500:1) Режим ионизации при атмосферном давлении Л PCI (50:1) 2 пг/мкл для п-ни грофенола | |||
|
ОСКО (по высоте или площади пика) в автоматическом режиме, %, не более |
5,0 | |||
|
ОСКО (по высоте или площади пика) для ручного ввода. %, не более |
10,0 | |||
|
ОСКО (по времени удерживания) в автоматическом режиме, %, не более |
0,1 | |||
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
1,0 | |||
|
Изменение выходного сигнала за 12 часов непрерывной работы, % |
±5,0 | |||
|
Масса, кг. не более |
60 |
120 |
LTQXL-120 LTQ FT - 1200 LTQ Orbitrap — 600 MALDI LTQ XL - 208 MALDI LTQ Orbitrap - 670 | |
|
Габаритные размеры, мм. не более |
300x710x530 |
790x590x560 |
LTQ XL - 790x590x560 LTQ FT-1260x2041x1980 LTQ Orbitrap -870x1463x1414 MALDI LTQ XL - 1490x590x560 MALDI LTQ Orbitrap - 1490x146.3x1411 | |
|
Н аиряженнеда 11 ai i ия }^реме1тогпто^, В |
230±23 |
LTQXL-230±23 LTQ FT, LTQ Orbitrap. MALDI LTQ XL, MALDI LTQ Orbitrap - 400±40 | ||
|
1 “Sonet |
ваяемая Чгащность. В-А. не |
3450 |
LTQ XL-3450 LTQ FT, LTQ Orbitrap, MALDI LTQ XL, MALDI LTQ Orbitrap -11000 | |
|
7Ди® |
йЗДиркЗЯ^ температур, °C |
от 15 до 25 | ||
|
\ла$к °С>^ |
ион относительной tjgcgijjpH Температуре 25 .... ...__________________ '__ |
от 40 до 70 | ||
|
Характеристика |
Значение | |
|
Тип детектора |
LXQ |
TSQ Quantum (TSQ Quantum Discovery/ TSQ Quantum Discovery MAX. TSQ Quantum Access, TSQ Quantum Ultra, TSQ Quantum Ultra AM, TSQ Quantum Ultra EMR, TSQ Quantum Vantage, TSQ Quantum Vantage AM, TSQ Quantum Vantage EMR) |
|
масс-селективный | ||
|
Диапазон регистрируемых масс, а.е.м. |
от 15 до 4000 |
TSQ Quantum Discovery / TSQ Quantum Discovery MAX/ TSQ Quantum Ultra/ TSQ Quantum Ultra AM- от 30 до 1500 TSQ Quantum Access/ TSQ Quantum Ultra EMR - от 30 до 3000 TSQ Quantum Vantage/ TSQ Quantum Vantage AM- от 10 до 1500 TSQ Quantum Vantage EMR - от 10 до 3000 |
|
Чувствительность (соотношение сиг-нал/шум): | ||
|
химическая ионизация, положительно заряженные ионы |
Режим ионизации в электроспрее ESI (100:1) Режим ионизации при атмосферном давлении APCI (100:1) 1 пг/мкл для резерпина |
TSQ Quantum Discovery/TSQ Quantum Discovery MAX Режим ионизации в электроспрее ESI (50:1) Режим ионизации при атмосферном давлении APCI (50:1) 1 пг/мкл для резерпина |
|
TSQ Quantum Access Режим ионизации в электроспрее ESI (100:1) Режим ионизации при атмосферном давлении АРС1 (100:1) Режим атмосферной фотоионизации APPI при единичном разрешении и H-SRM (100:1) 2 пг/мкл для резерпина | ||
|
TSQ Quantum Ultra/ TSQ Quantum Ultra АМ/ TSQ Quantum Ultra EMR Режим ионизации в электроспрее ESI/ES1-HR (50:1) Режим ионизации при атмосферном давлении APC1/APCI-HR (50:1) Режим атмосферной фотоионизации APP1/APP1-HR (50:1) 2 пг/мкл для резерпина | ||
|
TSQ Quantum Vantage/ TSQ Quantum Vantage АМ/ TSQ Quantum Vantage EMR Режим ионизации в электроспрее ES1/ES1-HR (500:1) Режим ионизации при атмосферном давлении APCI/APC1-HR (500:1) Режим атмосферной фотоионизации APPI/APPI-HR (500:1) 1 пг/мкл для резерпина | ||
|
ОСКО (по высоте шш площади пика) в автоматическом режиме, %, не более |
5.0 | |
|
ОСКО (по высоте или площади пика) для рунного ввода. %, не более |
10.0 | |
|
ОСКО (по времени удерживания) в автоматическом режиме. %, не более |
0,1 | |
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
1,0 | |
|
Изменение выходного сигнала за 12 часов непрерывной работы. % |
±5,0 | |
|
Масса, кг, не более |
120 |
118 |
|
Габаритные размеры, мм. не более |
790x590x560 |
560x790x610 |
|
Напряжение пйтфпия переменного тока, В |
230±23 | |
|
Потребляема^ мощность. В Л. не более 1 J § •’ jtw Г' 1____________________________ |
3450 |
TSQ Quantum Discovery/ TSQ Quantum Discovery MAX, TSQ Quantum Access - 3450 TSQ Quantum Ultra, TSQ Quantum Ultra AM, TSQ Quantum Ultra EMR, TSQ Quantum Vantage, TSQ Quantum Vantage AM, TSQ Quantum Vantage EMR - 3680 |
|
'.Д^агпшон раббч+г^дймпсратур. °C |
от 15 до 25 | |
|
^Диапазон относительной влажности при гЬ^пе|туй"2^^; % |
от 40 до 70 | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию хроматографа.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- хроматограф;
- комплект инструментов;
- руководство по эксплуатации;
- методика поверки МРБ МП. 1878-2009;
- программное обеспечение XcaliburrM, ChromQuest™.
Примечание: Комплектующие детали могут изготавливаться в Италии и Китае.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific", США, Германия.
Методика поверки МРБ МП. 1878-2009 "Хроматографы жидкостные Surveyor Plus, Spectra System, Accela. Методика поверки".
Заключение
Хроматографы жидкостные Surveyor Plus, Spectra System, Accela соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал - не более 12 месяцев (для хроматографов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИ М
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
Другие Хроматографы
