Хроматографы газовые промышленные "Хромат-900"

Назначение

Хроматографы газовые промышленные «Хромат-900» (в дальнейшем хроматографы) предназначены для качественного и количественного анализа газообразных (паровых) фаз органических и неорганических веществ при контроле технологических процессов.

Область применения хроматографов исполнений «Хромат-900-0» ... «Хромат-900-4» -предприятия химической, нефтехимической, горнодобывающей и других отраслей промышленности. Область применения хроматографов исполнения «Хромат-900-5» - предприятия газового, нефтегазового и энергетического комплекса, осуществляющие контроль качества природного газа, в том числе при учетно-расчетных операциях между хозяйствующими субъектами.

Описание

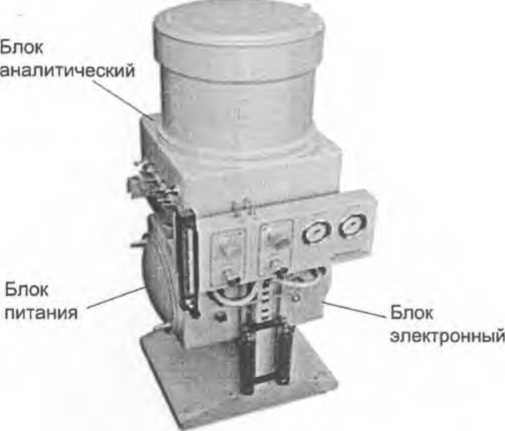

Хроматографы представляют собой стационарные промышленные приборы, состоящие из блока аналитического (далее БА), блока подготовки газов (далее БПГ) и блока баллонного (далее ББ). БЛ включает в себя электронный блок обработки сигналов и управления, блок клапанов с устройством отбора пробы, термостат хроматографических колонок, детекторы. Для дозирования анализируемого газа (пара) используются пневматические диафрагменные клапаны с объемом пробоотборпой петли от 0.25 до 1 см л

Хроматографы имеют взрывозащищенное исполнение и имеют маркировку взрывозащиты lExd[ib]IIBT4X.

В зависимости от количества и типа применяемых дегекюров (ДТП - детектор по теплопроводности. ЭХД - tickтрохи ми чески й детектор), вида тока и уровня напряжения питания хроматографы имеют исполнения в соответствии с таблицей 1.

Таблица I

Iградуировка хроматографов в процессе эксплуатации производится автоматически. Метод градуировки - абсолютная градуировка с использованием градуировочной газовой смеси. Для хроматографов исполнения «Хромат-900-5» применяется градуировочная газовая смесь, включающая все измеряемые компоненты пробы газа горючего природного (далее ГГП) с содержанием компонентов близким к содержанию в пробе.

Хроматографы исполнения «Хромат-900-5» предназначены для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С| - С5 и Сб-гвысццк?. содержащихся в ГГП в соответствии с ГОСТ 31371.7-2008 (в диапазонах, указанных в таблице 2). Система пробоотбора ГГП хроматографов исполнения «Хромат-900-5» выполнена в соответствии с требованиями ГОСТ 31370-2008.

Измерительная и служебная информация передается в информационную сеть через последовательный интерфейс RS485, RS232 или по сеги Ethernet но электрическим искробезопасным цепям или кабелям в защитной оболочке. Для отображения измерительной и служебной информации, архивирования результатов измерений, формирования отчетов, настройки и диагностики работы хроматографов используется программное обеспечение обработки хроматографической информации, устанавливаемое на НК. Хроматографы сохраняют в энергонезависимой памяти результаты измерений и градуировок за последние 35 суток.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Предел обнаружения, г/см3. не более:

для исполнений «Хромат-900-0» ... «Хромат-900-4»:

ДТП (по проп ану)                                                    3 х 1 О*1 2 3 4 5;

ЭХД (по сероводороду)                                           0.1 х 10Л

для исполнения «Хромат-900-5»:

ДТП (по кислороду, азоту и диоксиду углерода). %, молярной доли 0,0010:

ДТП (по углеводородам ГГП). %, молярной доли                  0,0005.

2. Степень газохроматографического разделения компонентов ГГП для исполнения «Хромат-900-5» не менее                                                1.

3. Программное обеспечение хроматографов имеет проверяемый при каждом включении и загрузке идентификатор в виде строки символов.

4. Пределы допускаемого О С КО выходного сигнала по пропану в гелии в диапазоне молярной доли от 0,2 до 2 %, %, вычисленные по десяти хроматограммам:

для исполнений «Хромат-900-0» ... «Хромат-900-4»:

времени удерживания

высоты пиков

площади пиков

; гл я иепол не н ня « X ро м ат -900-5 >:

площади пиков

6. Время непрерывной расюня хромаю! рафэ (исполнения «Хромаi-900-5») без корректировки градуировочной зависимости, ч. не менее                               24.

7. Диапазоны измерения молярной доли компонентов ГГП и пределы допускаемой абсолютной погрешности хроматографов (исполнения «Хромат-900-5») при измерении молярной доли компонентов ГГП соответствуют данным таблицы 2

Таблица 2

11 Соответствует расширенной абсолютной неопределенности U/x) при коэффициенте охвата к=2 в соответствии с ГОСТ 31371.1-2008. ГОСТ 31371.7 - 2008.

2) Углеводороды, более тяжелые чем н-пентан, определяют как единый «псевдокомпонент» Сб-гвысшие-co свойствами н -гексана;

х - значение молярной доли компонента ГГП, %.

8. Аттестованное ПО газового промышленного хроматографа «Хромат-900» позволяет на основе компонентного состава вычислять физико-хшчшческие показатели ГГП в диапазонах и с расширенной неопределенностью в соответствии с ГОСТ 31369-2008.

9. Эксплуатационные характеристики

Электропитание:

для исполнения «Хромат-900-0» источник питания постоянного тока напря

жением, В

для исполнений «Хромат-900-1» ... «Хромат-900-5» сеть переменного тока       (23 (Г ъ.4б) В,

(50± 1) Гц Потребляемая мощность:

для исполнения «Хромат-900-0». Вт. не более:

для исполнений «Хромат-900-1» ... «Хромат-900-5». ВЛ. не более:

- в режиме прогрева

- в номинальном режиме

время выхода на режим для исполнения «Хромат-900-5», мин. не более

Габаритные размеры (ДхШхВ) без ББ. мм. не более                            1600x600*500

Масса без ББ. кг. нс более:

для исполнения «Хромат-900-0»

для исполнений «Хромаз-900-1» . . «Хромаг-9()0-5»

С ре л н и й с рок с л у жбы. л ет

У с ло в и я экс и лу атани и:

- диапазон температуры окружающего воздуха. °C:                                Ч... +50

- диапазон относительной влажности окружающей среды при 25 ’С. %:              30.. .80

- диапазон атмосферного давления, к! 1а                                            84.. .106,7

Знак утверждения типа

Знак утверждения типа наносится на ипульнын лист руководства но эксплуатации и на корпус хроматографа.

Комплектность

Дополнительное оборудование (в том числе и градуировочные смеси) поставляется по от-дельному заказу__________ _

Поверка

Поверка осуществляется в соответствии с документом «Хроматографы газовые промышленные «Хромат-900». Методика поверки ИБ51Л.413538.001 MIL согласованным ИДИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 16.09.2009 г.

Основные средства поверки - ГСО 9299-2008 (ИПГ-13, для исполнения «Хромат-900-5»), ГСО 3973-87 (пропан в гелии). ГСО 8368-2003 (сероводород в азо те).

Межповерочный интервал 1 год.

НОРМАТИВНЫЕ и ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

1. ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

2. ГОСТ 31371.1-2008 (ИСО 6974-1:2000) «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Руководство по проведению анализа».

3. ГОСТ 31371.2-2008 (ИСО 6974-1:2000) «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Характеристики измерительной системы и ста тистические оценки данных?».

4. ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Меюдика выполнения измерений молярной доли компонентов».

5. ГОСТ 31369-2008 (ИСО 6976:1995) «1 аз природный. Вычисление геилоты сгорания, плотности, относительной плотности и чиста Воббе на основе компонент ного состава».

6. ГОСТ 31370-2008 «Газ природный. Руководство по отбору проб».

7. Технические условия ИБЯЛ.413538.001 ТУ.

Заключение

Тип хроматографов газовых промышленных «Хромат-ООО» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, и метрологически обеспечен при выпуске ш производства, после ремонта и в эксплуатации.

Хроматографы имеют сертификат соответствия требованиям ГОС!' Р 51330.0-99, ГОСТ Р 51330.1-99. ГОСТ Р 51330.10-99 № РОСС RI З.ГБ06.В00528. выданный органом по сертификации взрывозащищенных средств измерений, контроля и элементов автоматики ФГУП «ВНИИФТРИ» ОС ВСИ «ВНИИФТРИ» 05.08.2008, и свидетельство о мегролотиче-ской аттестации пакета нрщрамм газового промышленною хроматографа «Хромат-900» № 242/ПО-4-2009. выданное ФГУП «ВНИИМ им. Д.И. Менделеева».
