Хроматографы газовые серии PGC
| Номер в ГРСИ РФ: | РБ 03 09 3373 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | «RMG Messtechnik GmbH», Германия |
|
Описание типа РБ 03 09 3373 11 [2012-05-04]
rb-03-09-3373-11_2012-05-04.pdf
|
Скачать |
Хроматографы газовые серии PGC (далее - хроматографы) предназначены для измерения компонентного состава природного газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3373 11 |
| Наименование | Хроматографы газовые серии PGC |
| Год регистрации | 2011 |
| Номер сертификата | 7500 |
| Дата регистрации | 2011-11-29 |
| Срок действия | 2016-11-29 |
| Получатель сертификата | фирма "RMG Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RMG Messtechnik GmbH"
Адрес: Postfach 280, 35502 Butzbach
Контакты: +49 561 5007 107 / messtechnik@rmg.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1714-2012 |
Поверители
Скачать
|
Описание типа РБ 03 09 3373 11 [2012-05-04]
rb-03-09-3373-11_2012-05-04.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые серии PGC (далее - хроматографы) предназначены для измерения компонентного состава природного газа.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области хозяйственной деятельности.
Описание
Принцип действия хроматографов основан на хроматографическом разделении пробы вещества на компоненты с последующим их детектированием при помощи детектора по теплопроводности (ДТП).
Хроматографы представляет собой стационарный промышленный анализатор, способный непрерывно одновременно анализировать до одиннадцати компонентов газовой смеси.
Хроматографы включают в себя узел отбора пробы, блок понижения давления газовых потоков, систему смеси измеряемой пробы и газа-носителя, измерительный преобразователь с капиллярными хроматографическими колонками и аналитическое вычислительное устройство, которое управляет процессом анализа, производит расчет теплофизических свойств газа (высшая и низшая теплота сгорания, относительная плотность и плотность, приведенная к стандартным условиям, коэффициент сжимаемости, число Воббе в соответствии с ГОСТ 31369-2008), а также отвечает за преобразование и расчёт компонентов анализируемого газа.
Хроматографы имеют модульную конструкцию, все элементы заключены в корпус, легко монтируемый в полевых условиях. Корпус выполняют во взрывозащищенном исполнении с маркировкой ЕЕх de IIBT4. Аналитический блок можно установить на расстоянии до 1 000 м от измерительного преобразователя в безопасной зоне.
Передача информации в систему управления производится через последовательный интерфейс RS 485 с помощью протокола DSfG или RMG.
Хроматографы выпускают в трех модификациях: PGC 6000, PGC 9000 VC А
Модификация PGC 6000 состоит из измерительного преобразователя HGC303 и аналитического вычислительного устройства ERZ 2000 GC, служит для определения компонентного состава и теплофизических свойств газа с архивацией измеренных данных.
Модификация PGC 9000 VC состоит из измерительного преобразователя СР 4002 и аналитического вычислительного устройства GC 9000, служит для определения компонентного состава и теплофизических свойств газа без архивации измеренных данных.
Модификация PGC 9300 состоит из измерительного преобразователя СР 4900 и аналитического вычислительного устройства ERZ 9300, служит для определения компонентного состава и теплофизических свойств газа с архивацией измеренных данных. Для увеличения скорости анализа используется разная длина колонок, имеется возможность установки третьей колонки для измерения биогаза.
Место нанесения знака поверки (клейма-наклейки) указано в приложении.

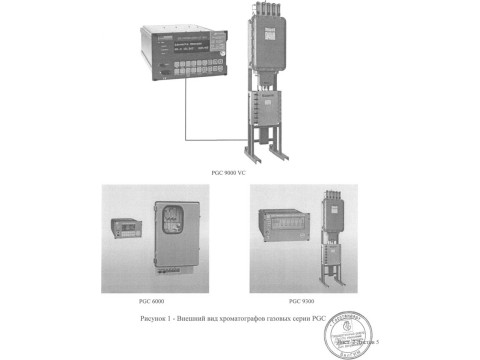

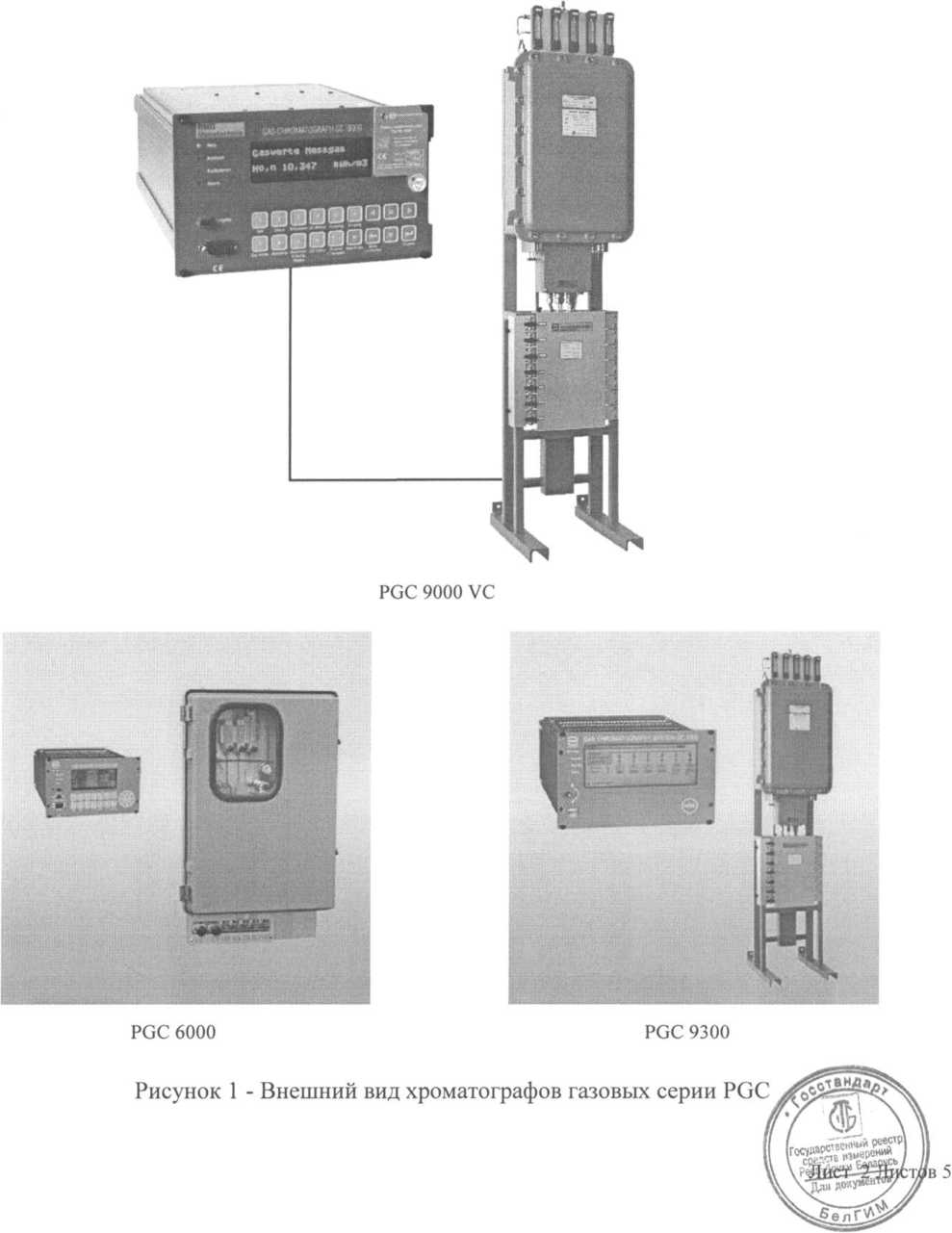

Внешний вид хроматографов представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики хроматографов указаны в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 Предел детектирования хроматографа с детектором по теплопроводности (ДТП), г/см3 |
5-10 9 |
|
2 Диапазон измерений молярной доли определяемого компонента газа, %: -СН4 -n2 -со2 -с2н6 - СзН8 - Н-С4Н10 - ИЗО- С4Н10 -н-С5Н12 - изо-CsHu - нео-СзНп - Сб+ |
от 70,000 до 100,000 от 0,020 до 20,000 от 0,020 до 20,000 от 0,020 до 20,000 от 0,010 до 5,000 от 0,005 до 2,000 от 0,005 до 2,000 от 0,005 до 0,300 от 0,005 до 0,300 от 0,005 до 0,300 от 0,005 до 0,300 |
|
3 Пределы допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
±1 |
Таблица 2
|
Наименование характеристики |
Модификация | ||
|
PGC 6000 |
PGC 9000 VC |
PGC 9300 | |
|
1 Диапазон температур окружающего воздуха |
от минус 10 до плюс 50 |
от минус 10 до плюс 55 |
от минус 10 до плюс 55 |
|
2 Диапазон показаний плотности, кг/м3 |
от 0,7 до 1,0 | ||
|
3 Диапазон показаний теплоты сгорания, МДж/м3 |
от 25,2 до 50,4 | ||
|
4 Габаритные размеры, мм, не более: - измерительный преобразователь - аналитическое вычислительное устройство |
460x1850x500 100x115x244 |
460x1850x500 213x128,4x300 |
460x1850x500 213x128,4x310 |
|
5 Вес, кг, не более: - измерительный преобразователь - аналитическое вычислительное устройство |
75 3,5 | ||
|
6 Степень защиты оболочки по ГОСТ 14254: - измерительный преобразователь - аналитическое вычислительное устройство |
IP65 IP20 |
IP 43, IP 54 IP20 |
IP 43, IP 54 IP20 |
|
7 Номинальное напряжение питания, В: - от источника постоянного тока - от сети переменного тока |
24 230 |
24±15 % 230 |
21-27 100-WWX |
/ 1 \
А»
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- хроматограф газовый серии PGC (модификация согласно заказу)
- комплект монтажных принадлежностей
- упаковка
- эксплуатационная документация фирмы
- МРБ МП. 1714-2012
1
1
1
1
1
шт.; шт.; шт.; экз.; экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «RMG Messtechnik GmbH» (Германия);
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»;
МРБ МП.1714-2012 «Хроматографы газовые серии PGC. Методика поверки».
Заключение
Хроматографы газовые серии PGC соответствуют требованиям документации фирмы «RMG Messtechnik GmbH», Германия, ГОСТ 26703-93.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
