Хроматографы "Хроматэк-Кристалл 7000" промышленные

Назначение

Хроматографы "Хроматэк - Кристалл 7000" промышленные (в дальнейшем - хроматографы) предназначены для непрерывного определения состава технологических потоков, газовых и жидких фаз.

Описание

По режиму применения хроматограф относится к изделиям многократно-циклического действия.

Принцип действия хроматографа основан на применении методов газо-адсорбционной, газожидкостной хроматографии в изотермическом режиме.

Хроматограф содержит:

блок аналитический;

блок электронный;

блок питания

блок подготовки пробы;

персональный компьютер;

программное обеспечение.

Блок аналитический, блок электронный, блок питания и отдельные узлы блока подготовки пробы выполнены во взрывозащищённом исполнении вида «Взрывонепроницаемая оболочка» с маркировкой взрывозащиты lExdIICT4.

Хроматограф состоит из двух частей - собственно хроматографа состоящего из аналитического блока, электронного блока и блока питания, смонтированных на общей несущей раме (рис.1) и блока подготовки пробы.

Блок аналитический хроматографа содержит детекторы:

1) пламенно-ионизационный (ПИД);

2) пламенно-фотометрический (ПФД);

3) по теплопроводности (ДТП).

В состав блока аналитического хроматографа входят краны переключатели и дозаторы для дозирования газа, инжектор бесшприцевого ввода для дозирования жидкости (например, сжиженного газа или нестабильного газового конденсата).

В термостат колонок блока аналитического возможна установка капиллярной колонки на стандартной кассете.

Конструкция хроматографа обеспечивает переключение от одного до восьми анализируемых потоков пробы по заданному алгоритму. Выбор потока осуществляется в автоматическом режиме при помощи клапанов блока подготовки пробы. Питание клапанов осуществляется от блока питания хроматографа.

В блок электронный установлен дублирующий компьютер для обработки хроматограмм.

Для контроля текущего технического состояния хроматографа предусмотрены выходы релейной (световой и звуковой) сигнализации. Сигнализация включается при возникновении аварии в хроматографе и/или при отклонении параметров анализируемого газа за рамки установленных границ и отключается при устранении аварийной ситуации.

Возможна поставка хроматографа для одного анализируемого потока (хроматографа специализированного под задачу) в виде блока аналитического (рис.2). Блок аналитический может быть установлен в шкаф для защиты От экстремальных климатических воздействий влаги, тепла и холода окружающей среды.

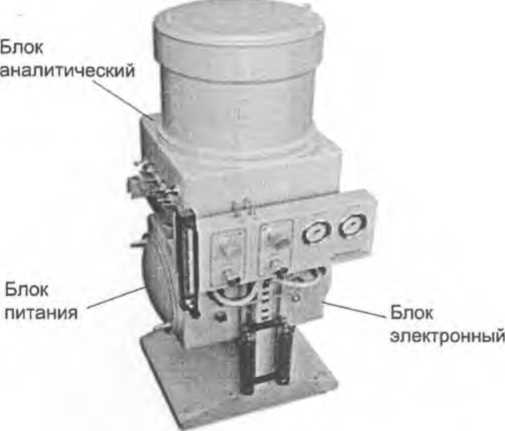

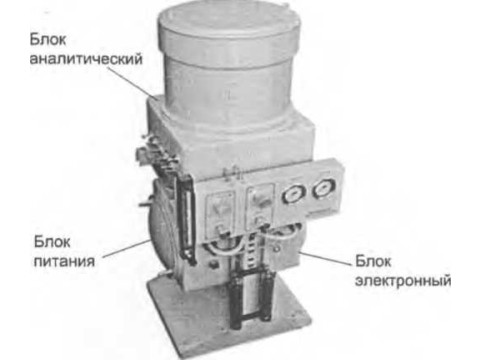

Рисунок 1: Внешний вид хроматографа (блок аналитический, блок питания, блок электронный)

Рисунок 2: Внешний вид блока аналитического

Программное обеспечение

Компьютерное программное обеспечение, описанное в руководстве пользователя, имеет следующие возможности:

• настраиваемый вид меню и панели инструментов, а также отображения графиков и таблиц;

• запись и графическое представление более 150 параметров диагностической информации;

• автоматическое выявление и идентификацию хроматографических пиков с возможностью их ручной разметки;

• настраиваемые события интегрирования для повышения качества выявления пиков на хроматограмме;

• импортирование и экспортирование/ данных в файлы различных форматов: Word, Excel, XML и др.;

• механизм добавления новых операций обработки данных, позволяющий пользователям самостоятельно реализовать свои специфические расчеты и отчеты; выполнение статистических расчетов в ходе градуировки по ISO8466;

• идентификацию с использованием реперных компонентов, обеспечивающую надежные результаты в условиях изменения свойств колонки;

• многоточечную градуировку с использованием как линейных, так и нелинейных градуировочных зависимостей;

• операции для визуального сравнения хроматограмм на одном графике;

• пошаговое руководство, представляющее в сжатом виде основные этапы работы с хроматографом;

• набор стандартных процедур при поверке хроматографа.                    ••       ■ v

Идентификационные данные программного обеспечения

Встроенное программное обеспечение защищено от преднамеренных или непреднамеренных изменений путем внутреннего контроля своей целостности при запуске на выполнение. В случае обнаружения изменений встроенное программное обеспечение выдает сообщение о нарушении целостности и прекращает работу.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.

Технические характеристики

Условия эксплуатации:

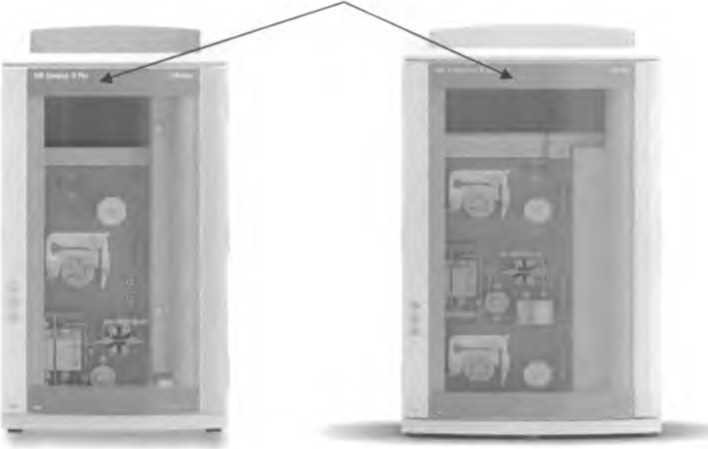

Знак утверждения типа

Наносится методом лазерной гравировки на шильник с маркировкой хроматографа в соответствии с ГОСТ 26828-86, устанавливаемый на блок аналитический и на титульные листы эксплуатационной документации типографским способом в верхней части листа над наименованием документа.

Комплектность

В комплект поставки хроматографа входят:

Поверка

осуществляется по документу "Инструкция. Хроматограф "Хроматэк-Кристалл 7000" промышленный. Методика поверки." 214.2.840.071-01Д, утвержденному ГЦИ СИ ФГУП "ВНИ-ИМС" в 2012 году.

Основные средства поверки:

ГСО № 3972-87 (пропан - гелий) 0,50 % об. доля, 2-го разряда;

ГСО № 5895-91 (пропан - азот) (0,15 - 0,30) % об. доля, 2-го разряда;

ГСО № 5879-91 (азот - гелий) 200 млн'1 % об. доля, 2-го разряда;

ГСО № 3954-87 (водород - азот) 1,0 % об. доля, 0-го разряда;

ГСО 3910-87 (водород - азот) (0,60 - 1,0) % об. доля, 2-го разряда;

ГСО 4281-88 (сероводород - азот) 0,050 % об. доля, 1-го разряда.

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации.

Нормативные документы

ГОСТ 26703-93. Хроматографы аналитические газовые. Общие технические требования и методы испытаний.

Технические условия ТУ 4381-008-12908609-06.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, выполнении государственных учетных операций в соответствии с законодательством Российской Федерации, а также работ по контролю технологических процессов в промышленности.
