Хроматографы газовые промышленные MicroSAM
| Номер в ГРСИ РФ: | РБ 03 09 3005 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 09 3005 11 [2012-05-08]
rb-03-09-3005-11_2012-05-08.pdf
|
Скачать |
Хроматографы газовые промышленные MicroSAM предназначены для качественного и количественного анализа газообразных (паровых) форм органических и неорганических веществ при контроле производственных и технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3005 11 |
| Наименование | Хроматографы газовые промышленные MicroSAM |
| Год регистрации | 2011 |
| Номер сертификата | 7557 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | фирма "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS AG"
Адрес: Ostliche Rheinbruckenstr. 50, 76187 Karlsruhe
Контакты: +49 (721) 595-7017 / +49 (721) 595-6859 / www.siemens.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ. МП 1626-2006 |
Поверители
Скачать
|
Описание типа РБ 03 09 3005 11 [2012-05-08]
rb-03-09-3005-11_2012-05-08.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые промышленные MicroSAM предназначены для качественного и количественного анализа газообразных (паровых) форм органических и неорганических веществ при контроле производственных и технологических процессов.
Область применения - теплоэнергетика, химическая, нефтехимическая, фармацевтическая и другие области промышленности.
Описание
Хроматограф газовый промышленный MicroSAM (далее хроматограф) выполнен на базе кремниевой микромеханики. Хроматограф выполнен в прочном герметичном корпусе, в котором располагаются модули электроники, пневматики и аналитический тракт с бесклапанным вводом пробы и переключением колонок.
Принцип действия хроматографа основан на методе разделения смесей разнообразных веществ, испаряющихся без разложения. При этом компоненты разделяемой смеси перемещаются по хроматографической колонке с потоком газа-носителя. По мере движения разделяемая смесь многократно распределяется между газом-носителем (подвижной фазой), и сорбентом. Принцип разделения основан на различиях в летучести и растворимости (или адсорбируемости) компонентов разделяемой смеси. Затем вещества выходят из колонки и регистрируются детектором. Сигнал с детектора регистрируется в виде хроматограммы на компьютере.
Управление хроматографом, сбор и обработка полученной информации осуществляется с персонального компьютера или ноутбука с установленным на нем программным обеспечением Maxum Work Station посредством EtherNet интерфейса.
Связь с системой управления производством осуществляется по Modbus RTU протоколу через последовательный интерфейс RS 485. Хроматограф может быть установлен в различных труднодоступных и удаленных местах и способен длительное время работать в автономном режиме.
Хроматограф MicroSAM выполнен в прочном герметичном корпусе и имеет маркировку взрывозащиты 1 ExdIICT4X.
Предусмотрена возможность комплектовать хроматограф аналитическими модулями для решения различных измерительных задач. Аналитические модули отличаются к^дществом детекторов и колонок, и возможностью определения состава конкретных
Внешний вид хроматографа газового промышленного MicroSAM представлен на фото 1.

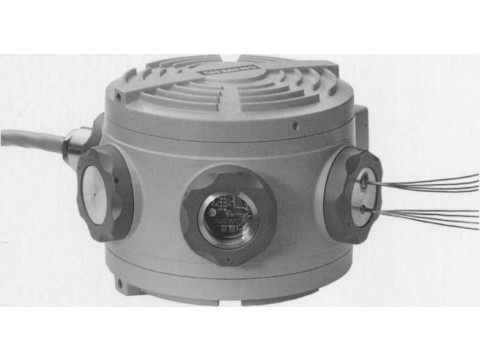

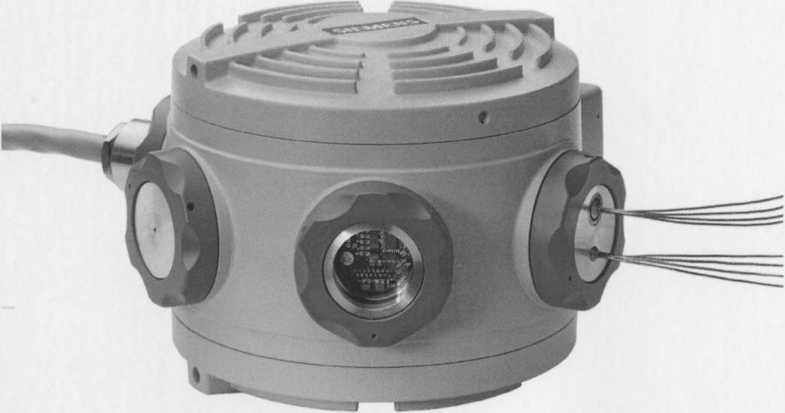

Фото. 1 Внешний вид хроматографа газового промышленного MicroSAM
Технические и метрологические характеристики хроматографа газового промышленного MicroSAM представлены в таблице 1.
Таблица 7
|
Наименование характеристик |
Значение характеристик | |
|
Тип детектора |
ДТП | |
|
Контрольное вещество |
Пропан | |
|
Предел детектирования, г/см3, не более |
0,5x10‘9 | |
|
Предел допускаемого значения относительного изменения выходного сигнала за 48 часов работы, % |
2,0 | |
|
Предел допускаемого относительного СКО выходного сигнала, % |
1,0 | |
|
Тип колонок |
капиллярные, диаметром 0,15 ... 0,25 мм | |
|
Диапазон температур в термостате, °C |
от 60 до 165 | |
|
Стабильность температуры, °C |
±0,1 | |
|
Время нагрева термостата, мин |
10 (от 30 до 100 °C) | |
|
Требования к газу-носителю |
воздух КИП |
не требуется |
|
N2 или Не |
99,9995 % | |
|
н2 |
99,999 % | |
|
типичное потребление |
10-60 мл/мин | |
|
наличие механических примесей |
не более 1 мкм | |
|
давление газа-носителя |
5-7 бар | |
|
Требования к газовой пробе |
расход пробы |
20 - 100 мл/мин |
|
давление пробы |
0,1 -0,5 бар | |
|
максимальная температура |
120 °C | |
|
Температура окружающего воздуха |
-20 - 50 °C | |
|
Степень защиты оболочки |
IP65 | |
|
Напряжение питания постоянного тока, В |
24 ± 2 | |
|
Максимальная потребляемая мощность, ВА |
60 \\ | |
|
Коммуникация |
EtherNet, RS 485, RS 232 Ц / \ \\ | |
|
Габаритные размеры, Ш*Г><В, мм |
360x300x220 /1 | |
|
Масса, кг |
15 \Для дкушта/ // | |
Место нанесения поверительного клейма-наклейки указано в Приложении 1.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
|
Наименование устройства |
Обозначение |
Кол-во штук |
Примечание |
|
Хроматограф газовый промышленный Эксплуатационная документация |
MicroSAM |
1 1 |
В соответствии с заказом |
Нормативные документы
Техническая документация фирмы «SIEMENS AG», (Германия).
МРБ.МП 1626-2006 Хроматографы газовые промышленные MicroSAM. Методика поверки.
Заключение
Тип «Хроматографы газовые промышленные MicroSAM» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации. Хроматографы газовые промышленные MicroSAM соответствуют технической документации фирмы « «SIEMENS AG», (Германия).
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены Центром государственных испытаний РУП «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта csms_grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
