Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС
| Номер в ГРСИ РФ: | РБ 03 11 1981 18 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | ООО «НПО «СПЕКТРОН», г. Санкт-Петербург |
Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС (далее-спектрометры) предназначены для качественного и количественного рентгенофлуоресцентного анализа твердых, порошковых и жидких проб в соответствии с методиками измерений, аттестованными в установленном порядке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 1981 18 |
| Наименование | Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС |
| Год регистрации | 2018 |
| Номер сертификата | 11780 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2022-03-10 |
| Получатель сертификата | ООО "НПО "СПЕКТРОН", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПО "СПЕКТРОН"
Адрес: 190103, г. С.-Петербург, ул. Циолковского, д.10А
Контакты: (812)322-64-20, 325-81-83 / (812325-85-03 / E-mail: to@spectron.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены на территории Республики Беларусь с применением соответствующих ГСО, внесённых в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по РА1.000.000 Д22 с изменением №1 (2012 г.) |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - СП)(НТК №05-13). |
Поверители
Скачать
|
Описание типа РБ 03 11 1981 18 [2013-09-13]
rb-03-11-1981-18_2013-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 1981 18 [2018-08-17]
rb-03-11-1981-18_2018-08-17.pdf
|
Скачать |
Описание типа
Назначение
Аппараты рентгеновские для спектрального анализа СПЕКТРОСКАН МАКС (далее-спектрометры) предназначены для качественного и количественного рентгенофлуоресцентного анализа твердых, порошковых и жидких проб в соответствии с методиками измерений, аттестованными в установленном порядке.
Описание
В основе действия спектрометра лежит получение спектра рентгенофлуоресцентного излучения от анализируемого образца в результате облучения острофокусной рентгеновской трубкой. Интенсивность линий спектра соответствует содержанию определяемых элементов в пробе.
Спектрометрические устройство обеспечивает взаиморасположение кристалла-анализатора, детектора и входной щели, необходимое для регистрации излучения по фокусирующей кристалл-дифракционной схеме, а также может содержать один или несколько дополнительных каналов, построенных по кристалл-дифракционной либо энергодисперсионной схеме.
Модификации спектрометров различаются совокупностью определяемых химических элементов, конструкцией (исполнение моноблочное или в двух блоках), числом и типом регистрирующих каналов (кристалл-дифракционный - КД или энергодисперсионный - ЭД).
Модификация СПЕКТРОСКАН МАКС-GV выполнена в двух блоках;
Модификации СПЕКТРОСКАН MAKC-G, СПЕКТРОСКАН MAKC-GF, СПЕКТРОСКАН MAKC-F имеют моноблочную конструкцию.
Определяемые химические элементы, ранжированные по атомной массе, для каждой модификации приведены в таблице 1.

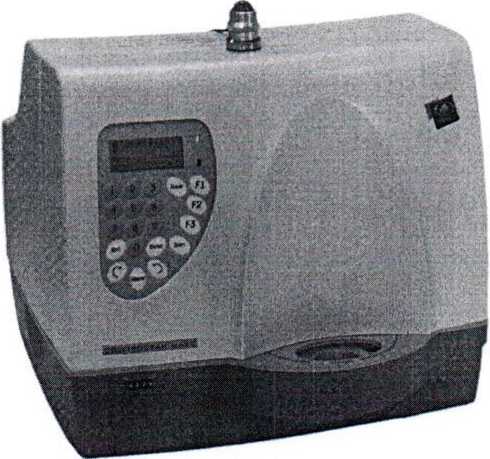

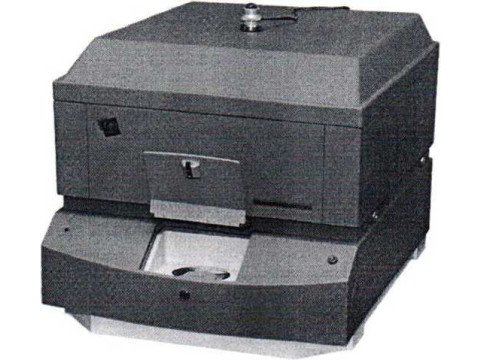

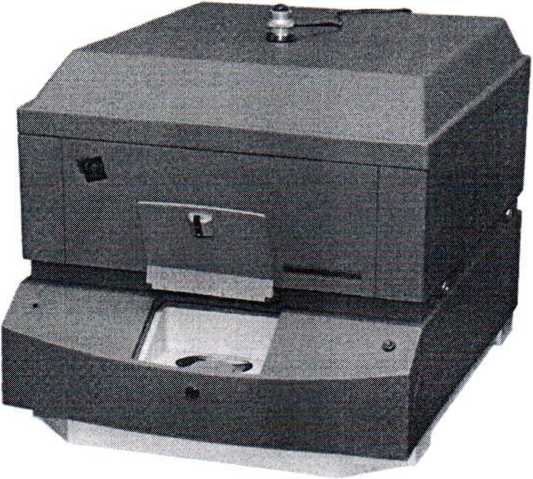

Внешний вид СПЕКТРОСКАН МАКС-GV приведен на рис.1.; внешний вид СПЕКТРОСКАН MAKC-G, СПЕКТРОСКАН МАКС-GF, СПЕКТРОСКАН MAKC-F
приведен на рис.2.
Таблица 1
|
Модификации спектрометра СПЕКТРОСКАН MAKC-G |
_______Определяемые химические элементы от Са (20) до и (92) |
|
СПЕКТРОСКАН MAKC-GF СПЕКТРОСКАН MAKC-F СПЕКТРОСКАН MAKC-GV |
__от Mg (12) до U (92) ___ _______ от Mg (12) до U (92) от Na (11) до U (92) J |
Рис.1
Рис.2
Программное обеспечение
Управление спектрометрами СПЕКТРОСКАН осуществляется с граммного обеспечения - встроенного и внешнего.
помощью про-
Встроенное программное обеспечение размещается в памяти контроллера и предназначено для управления отдельными устройствами спектрометра. Сведения о ном программном обеспечении приведены в таблице 2.
Таблица 2.
|
Наименование программного обеспечения |
Идентификационное наименование (имя файла) |
Номера версий |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
«Программа j контроллера» |
update.bin |
2.00 - 2.99 4.00 - 4.99 |
пет |
нет |
Внешнее программное обеспечение размещается на персональном компьютере и предназначено для выполнения различных измерений. Назначение метрологически значимых компонентов программного обеспечения указано в таблице 3.
Таблица 3.
|
Наименование компонента программного обеспечения |
Назначение .........J |
|
«Количественный анализ» |
Измерение интенсивностей спектральных линий и пересчёт их в процентное содержание химических элементов. |
|
1 «Проверка спектрометра» |
Тестирование и диагностика спектрометра. Метрологическая поверка. |
|
: «Измерение спектров» |
Измерение спектров для качественного анализа. |
|
| «Просмотр спектров» |
Обработка и показ измеренных спектров. |
Уровень защиты внешнего и внутреннего программного обеспечения от преднамеренных и непреднамеренных воздействий - «С» в соответствии с МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики спектрометров учтено при их нормировании.
Технические характеристики
Скорость счета и контрастность (отношение скорости снега на стандартном образце, содержащем указанный элемент, к скорости счета на фоновом стандартном образце) для СПЕКТРОСКЛН МАКС-GV не менее указанных в таблице 4, для остальных модификаций - не менее указанных в таблице 5.
скорое
и
'Гаолица 4.
|
Определяемый элемент |
Аналитическая линия |
Скорость счета, с'1 |
Контрастность |
|
Na |
КА |
5 |
2 |
|
Са |
КА |
5000 |
40 |
|
Со |
КА |
30000 |
40 |
|
Sr |
КА |
30000 |
ю . |
|
Pb |
LA |
15000 |
5 |
Таблица 5.
|
Определяемый элемент |
Аналитическая линия |
Скорость счета, с’1 |
Контраст НОС'ГЬ |
Примечание |
|
Ti |
КА |
70 |
5 |
Для СПЕКТРОСКЛН MAKC-G | |
|
Со |
КА |
10000 |
30 | |
|
Sr |
КА |
10000 |
7 | |
|
Са |
КВ |
20 |
1.02 | |
|
А1 |
К |
1000 |
20 |
Для СПЕКТРОСКЛН MAKC-GF |
|
Р |
КА |
50 |
2 |
Для СПЕКТРОСКЛН MAKC-GF и-F 1 |
|
S |
КА |
200 |
3 | |
|
CI |
К |
50 |
2 | |
|
Mg |
К |
300 |
10 |
Для СПЕКТРОСКЛН MAKC-GF ___— |
|
Si |
К |
20 |
1.3 |
чание: Для спектрометров
контрастности в фиксированных каналах определяются на линиях, указанных/^ . поставке.
Предел допускаемой основной аппаратурной погрешности при изменении скорости счета. %
Предел допускаемой дополнительной аппаратурной погрешности при изменении температуры окружающего воздуха на каждые 10°С, в рабочем диапазоне температур. %
Сходимость показаний спектрометра за 6 ч непрерывной работы, не более, %:
- для модификации СПЕКТРОСКАН MAKC-F
- для остальных модификаций
Время выхода на режим, не более, ч
Питание спектрометров осуществляется от сеги переменного тока напряже
нием, В, 220+и.зз
частотой, Гц
Средний срок службы, не менее, лет
Средняя наработка на отказ не менее, ч.
Условия эксплуатации:
от 10 до 30
до 80
от 84 до 107
температура окружающего воздуха, °C;
относительная влажность воздуха, %, (при температуре 25°С);
атмосферное давление, кПа
Знак утверждения типа
наносится на титульный лист паспортов спектрометров и на лицевую панель прибора.
Комплектность
1. Спектрометр ( для модификации СПЕКТРОСКАН МАКС G.GF и F);
2. Блок спектрометрический вакуумный (для модификации СПЕК ТРОСКАН МАКС GV);
3. Блок водяного охлаждения (для модификации СПЕКТРОСКАН МАКС GV);
4. Блок вакуумного насоса (для модификации СПЕКТРОСКАН МАКС GV);
5. Комплект монтажных частей;
6. Комплект ЗИП;
7. Паспорт, совмещенный с Руководством по эксплуатации;
>)
V
8. Методика поверки;
9. Комплект упаковки;
10. ЭВМ типа IBM PC/AT (по отдельному договору).
Поверка
осуществляется по документу РА1.000.000 Д22 с Изменением №1, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" в марте 2012 года.
Основные средства поверки: стандартные образцы массовой доли элементов в твердой основе - ГСО 10013-2011 ...ГСО 10022-2011. ГСО 9410-2009
Сведения о методах измерений
Методики измерений изложены в руководстве по эксплуатации.
Нормативные документы
1. Технические условия ТУ 4276-001-23124704-2001
2. ОСПОРБ-99/2010 «Основные санитарные правила обеспечения ради^ безопасности»
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
