Системы контроля загазованности АРАГОН
| Номер в ГРСИ РФ: | РБ 03 09 6603 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
Система контроля загазованности АРАГОН (далее-система) предназначена для непрерывного автоматического измерения концентрации горючих газов (метан, пропан), угарного газа (оксид углерода), кислорода, определения температуры окружающего воздуха в контролируемой зоне и для сигнализации при превышении установленных порогов по концентрации газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6603 18 |
| Наименование | Системы контроля загазованности АРАГОН |
| Год регистрации | 2018 |
| Номер сертификата | 11790 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2023-06-28 |
| Получатель сертификата | РУП "БЕЛГАЗТЕХНИКА", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "БЕЛГАЗТЕХНИКА"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: +375 17 357-65-61 // marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2811-2018 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 6603 18 [2020-05-13]
rb-03-09-6603-18_2020-05-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 6603 18 [2018-09-19]
rb-03-09-6603-18_2018-09-19.pdf
|
Скачать |
Описание типа
Назначение
Система контроля загазованности АРАГОН (далее-система) предназначена для непрерывного автоматического измерения концентрации горючих газов (метан, пропан), угарного газа (оксид углерода), кислорода, определения температуры окружающего воздуха в контролируемой зоне и для сигнализации при превышении установленных порогов по концентрации газов.
Область применения - газовая, химическая, нефтехимическая, энергетическая промышленность, коммунальное хозяйство, организации, осуществляющие экологический контроль за окружающей средой, предприятия, где наличие указанных газов представляет угрозу для жизни и здоровья человека.
Описание
Система стационарная, многоканальная (от 1 до 16 датчиков различных исполнений), с конвекционной подачей контролируемой среды, с двумя настраиваемыми порогами сигнализации, со световой, звуковой сигнализацией и реле для отключения
ГПЫНА» -
-Т
внешних устройств, взрывозащищенная с маркировкой взрывозащиты « для блока индикации, «I Ex ib ПА Т5 Gb» - для датчиков АРАГОН-К, ДОЗО и «I Ex ib d ПА Т5 Gb» - для датчиков ДОЗОР-М и ДОЗОР-П. 1(
у
Система состоит из блока бесперебойного питания (далее - ББП), блока индикации АРАГОН-БИ (далее - блок индикации), от 1 до 16 выносных датчиков различных исполнений: датчик АРАГОН-К (ТУ BY 100270876.191-2017), датчики ДОЗОР-М, ДОЗОР-П. ДОЗОР-СО (ТУ РБ 100270876.105-2004), датчик ДОЗОР-Т (ТУ РБ 100270876.106-2004).
ББП предназначен для обеспечения системы вторичным электропитанием
I категории надежности по ПУЭ с постоянным напряжением (13,4 ± 0,4) В и током нагрузки не менее 3 А.
ББП обеспечивает подзарядку встроенной аккумуляторной батареи, защиту электропитания системы от перегрузки и короткого замыкания.
Блок индикации выполнен в виде моноблока, размещаемого на стене.

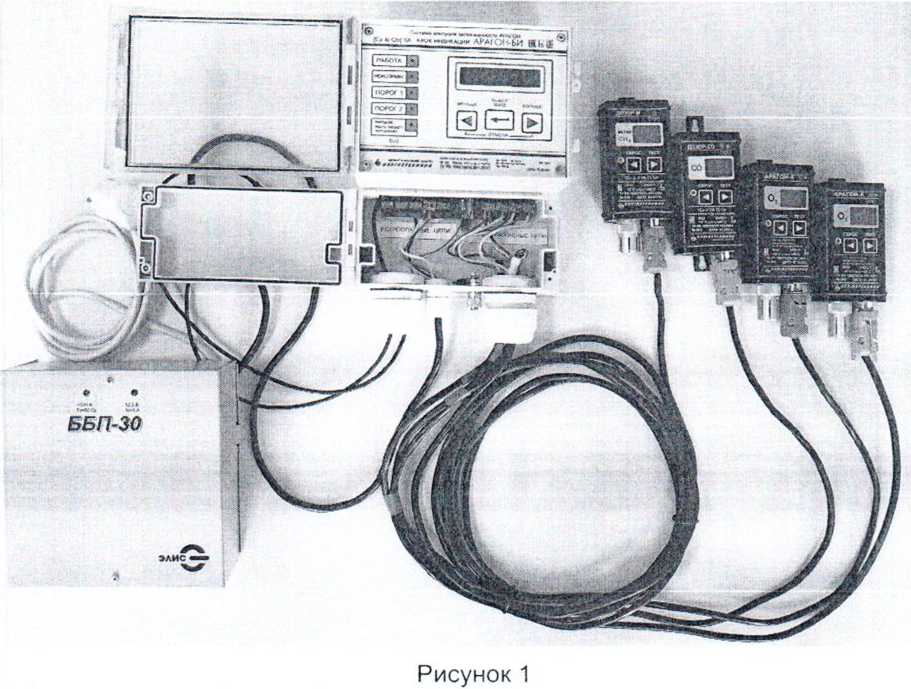

Внешний вид системы приведен на рис.1.
Система имеет встроенное программное обеспечение (далее - ПО). ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования системы на аппаратном уровне. Встроенное ПО является метрологически значимым. Установка встроенного ПО и изменение встроенного ПО доступны только для изготовителя.
Сведения о ПО приведены в таблице 1.
Таблица 1 - Сведения о
ммном обеспечении
Идентификационные данные (признаки) Иде нтифи кацион н ое на и мено в а ние П О Номер версии (идентификационный номер) ПО
________Значение встроенного ПО__ ЕЛ ШУ.421411,001-1.2 Д12.1 Текст программы
ЕЛШУ.421411.001-1.2 Д12.2 Загружаемый код
дств измерений Республики Беларусь
Для документов
Схема пломбировки системы от несанкционированного доступа мест для нанесения доверительного клейма - наклейки приведена описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем приведены в таблице 1.
Таблица 1
|
Наименование и единица измерения |
Значение параметра |
|
Диапазон измерения концентрации: - объемная доля метана, % - объемная доля пропана, % - массовая концентрация СО, мг/м3 - объемная доля кислорода, % |
0 ... 2,5 0 ... 1,0 0 ... 125 4 ... 30 |
|
Диапазон контроля температуры, °C |
-10 ... +40 |
|
Пределы допускаемой основной абсолютной (относительной -для СО) погрешности при измерении концентрации газов: - объемная доля метана, % - объемная доля пропана, % - массовая концентрация СО, % - объемная доля кислорода, % |
±0,25 ±0,11 ± 25 ± 0,5 |
|
Вариация выходного сигнала, не более: а) объемная доля метана, % б) объемная доля пропана, % в) объемная доля кислорода, % г) массовая концентрация СО, % |
0,13 0.05 0.3 13 |
|
Дрейф выходного сигнала за 8 ч, не более: а) объемная доля метана, % б) объемная доля пропана, % в) объемная доля кислорода, % г) массовая концентрация СО, мг/м3 |
±0.13 ±0,05 ±0,3 ± 13 |
|
Пределы допускаемого значения дополнительной абсолютной (относительной - для СО) погрешности, вызванной отклонениями от нормальных условий температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C: а) объемная доля метана, % б) объемная доля пропана, % в) массовая концентрация СО, % г) объемная доля кислорода, % |
± 0,05 ± 0,02 ± 12 ± 0,5 |
|
Время прогрева, мин, не более |
2 |
|
Порог срабатывания сигнализации а) объемная доля метана, % б) объемная доля пропана, % в) массовая концентрация СО, мг/м3 г) объемная доля кислорода, % |
Программируемый в диапазоне: 0 ... 2,5 0 ... 1,05 0 ... 125 4 ... 25,5 |
|
Максимальное количество обслуживаемых линий подключения датчиков |
4 |
|
Максимальное количество датчиков, подключаемых к одной линии |
Государственный реест I pg*?™ измерений \ Республик Беларусь
МЬя документов/
Продолжение таблицы 1
|
Наименование и единица измерения |
Значение параметра |
|
Потребляемая от электрической сети мощность. В А, не более |
35 (АРАГОН-БИ с 16 датчиками) |
|
Потребляемый ток, А. не более |
0,10 |
|
Степень защиты оболочки по ГОСТ 14254: - АРАГОН-БИ - датчики |
IP30 IP52 |
|
Габаритные размеры, мм, не более: -АРАГОН-БИ - датчики - ББП |
270x200x140 145x65x40 250x190x110 |
|
Масса, кг, не более: - АРАГОН-БИ - датчики - ББП |
2 0,4 3,5 |
|
Электропитание ББП: - напряжение сети переменного тока В, не менее - частота сети переменного тока Гц. не менее Электрические характеристики ББП: - выходное напряжение при питании от электросети, В - выходное напряжение при питании от аккумуляторной батареи,В - ток нагрузки, А, не менее - аккумуляторная батарея емкостью, А/ч, не менее - ток заряда аккумуляторной батареи, А, не более |
230 +23.2з 50 ± 1 13,4 ± 0,4 12 ± 1.5 3 7 0,2 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель системы способом, обеспечивающим ее сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации системы.
Комплектность
Комплект поставки системы указан в таблице 2. Таблица 2
|
Наименование |
Обозначение |
Количество |
|
1 Блок индикации АРАГОН-БИ |
ЕЛШУ.421411.001-1. |
1 |
|
2 Датчик АРАГОН-К* |
ЕЛШУ.421411.002 | |
|
3 Датчик ДОЗОР-М* |
14-01.3.02.00.000 | |
|
4 Датчик ДОЗОР-П* |
14-01.3.02.00.000-01 | |
|
5 Датчик ДОЗОР-СО* |
14-06.4.00.00.000 | |
|
6 Датчик ДОЗОР-Т* |
14-01.3.02.00.000-02 | |
|
7 Блок бесперебойного питания** |
ББП-30 | |
|
8 Аккумулятор** |
СА1270 12V 7 АН |
/7 |
|
9 Руководство по эксплуатации |
ЕЛШУ.421411.001 РЭ |
Ш" rocWcr^H 1' г 11 (k |
|
10 Методика поверки |
МП. МН 1390-2004 | |
|
11 Методика поверки___ |
~1родолжение таблицы 2
|
Наименование |
Обозначение |
Количество |
|
12 Камера поверочная |
14-93.3.00.00.006 |
1 |
|
13 CD диск с программным обеспечением*** |
ЕЛШУ.421411.001 Д12.1 |
1 |
|
14 Упаковка блока индикации |
14.01.3.10.00.000 |
1 |
|
15 Упаковка датчиков* |
14.01.3.11.00.000 |
Примечание:
* Количество указывается в заказе
* * Допускается использование другого оборудования, имеющего аналогичные технические характеристики и соответствующего требованиям ТР ТС 004/2011, ТР ТС 020/2011 *** при указании в заказе
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100270876.191-2017 Система контроля загазованности АРАГОН. Технические условия;
ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP).
МРБ МП. 2811-2018 Система контроля загазованности АРАГОН. Методика поверки.
Заключение
Системы контроля загазованности АРАГОН соответствуют требованиям ТУ BY 100270876.191-2017 , ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-2015, ТР ТС 012/2011. ТР ТС 020/2011 (сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», № ТС RU С-BY.AA87.B.00751 от 28.09.2017, выданный ООО «НАНИО ЦСВЭ», Россия; декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств», регистрационный номер ЕАЭС № BY/112 11.01 .ТР020002 08090 от 25.04.2018).
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь не более 6 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г.Минск, Старовиленский тракт, 93,тел.334-98-13
Аттестат аккредитации № BY/112 1.0025.
