Приборы оптические MTS-6000A с измерительными модулями OTDR (Е8146А)
| Номер в ГРСИ РФ: | РБ 03 11 6606 18 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | "VIAVI", США |
|
Описание типа РБ 03 11 6606 18 [2018-12-06]
rb-03-11-6606-18_2018-12-06.pdf
|
Скачать |
Приборы оптические MTS 6000А (исполнение MTS 6000А V2) с измерительными модулями OTDR (Е8146А) (далее-приборы) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6606 18 |
| Наименование | Приборы оптические MTS-6000A с измерительными модулями OTDR (Е8146А) |
| Год регистрации | 2018 |
| Номер сертификата | 11793 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2023-06-28 |
| Получатель сертификата | компания "VIAVI", Соединенные Штаты Америки (US)(изготовитель - фирма "Viavi Solutions France SAS", Франция (FR)) |
Производитель / Заявитель
компания "VIAVI" (изготовитель - фирма "Viavi Solutions France SAS", Франция)
Адрес: 34 rue Necker, CS 42903, 42029 Saint Etienne Cedex 1
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2823-2018. |
Поверители
Скачать
|
Описание типа РБ 03 11 6606 18 [2018-12-06]
rb-03-11-6606-18_2018-12-06.pdf
|
Скачать |
Описание типа
Назначение
Приборы оптические MTS 6000А (исполнение MTS 6000А V2) с измерительными модулями OTDR (Е8146А) (далее-приборы) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Область применения - производство оптического волокна (ОВ) и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.
Описание
Приборы оптические состоят из базового блока (платформы) MTS 6000А и измерительного модуля OTDR (Е8146А). Приборы оптические MTS 6000А имеют исполнение MTS 6000AV2.
Базовый блок выполняет функции обработки и отображения результатов измерений, полученных от измерительного модуля.
Принцип действия измерительного модуля основан на измерении сигнала обратного рассеяния при прохождении по ОВ мощного одиночного оптического импульса. Слабый сигнал обратного рассеяния регистрируется чувствительным оптическим приемником и преобразуется в цифровую форму. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и ВОЛС.
Приборы оптические MTS 6000А выпускают в исполнении MTS 6000А V2, отличающиеся наличием дополнительных технических устройств и/или возможностей, не влияющих на метрологические характеристики:
- внутренняя память увеличена до 8 Гб;
- может быть встроены WiFi или Bluetooth;
- имеется возможность заказывать опционально дисплей с разрешающей способностью.

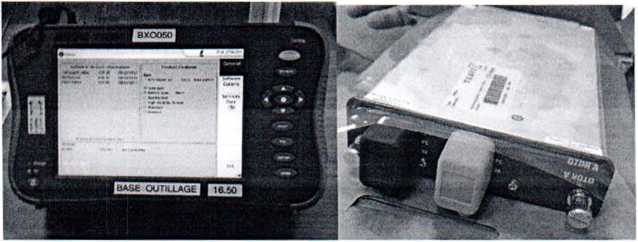

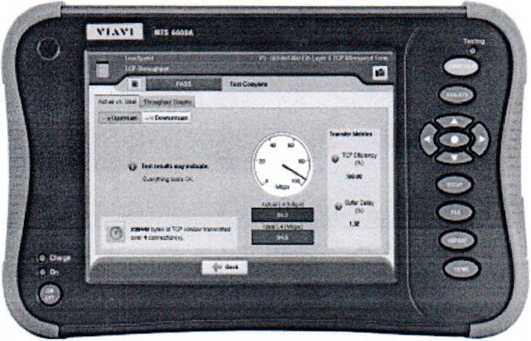

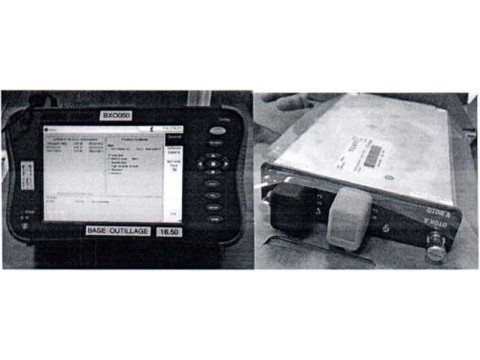

Внешний вид приборов с измерительными модулями OTDR (Е8146А) показан на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.
Рисунок 1. Внешний вид прибора с измерительным модулем OTDR (Е8146А)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики прибора для многомодового (ММ и одномодового (ОМ) оптического волокна | |
|
ММ |
ОМ | |
|
1 |
2 |
3 |
|
Длины волн источника оптического излучения, нм |
850+10/-30; 1300±20 |
1310±20; 1550±20; 1625±20 |
|
Диапазоны измерения расстояний |
от 50 м до 10 км |
от 100 м до 260 км |
|
Пределы допускаемого значения абсолютной погрешности при измерении расстояний, м |
±(0,75 м + dL+1-10’5 L) |
±(0,75 M + dL+1-10'5 L) |
|
dL- разрешение, м; L - длинаР^&лй z_—/3L—\ \\— | ||
|
Динамический диапазон, дБ, не менее |
20,5/18,5 |
/ < \ \\ | (Государственный реестр] | и А£Я¥ТВ измерений j I/ ^rUr^rU . ки f |
|
Мертвая зона при обнаружении неоднородностей, м, не более |
0,25 |
0,60 |
|
Мертвая зона при измерении затухания, м, не более |
2,0 |
2,0 |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Пределы допускаемой абсолют-ной погрешности при измерении затухания, дВ |
±(0,05-а) |
±(0,03-а) |
|
где а - измеряемое затухание | ||
|
Длительность зондирующих импульсов, нс |
1,3,10,30,50 |
3,10,30,100,300,1000, 3000, 10000, 20000 |
|
Нестабильность в течение 1 ч после прогрева 20 мин, дВ, не более |
±0,2 при 25 °C |
±0,1 при 25 °C |
|
Габаритные размеры, мм, не более |
120x27x211 | |
|
Масса, кг, не более |
0,5 | |
|
Электропитание: -Li-Ion батарея, напряжением, В; -сеть переменного тока, В |
19 230 | |
|
Условия эксплуатации: -диапазон температур, °C; -относительная влажность воздуха при 30 °C, %, не более |
От минус 10 до плюс 45 95 | |
|
Условия транспортирования: -диапазон температур, °C; -относительная влажность, % |
От минус 20 до плюс 60 От 5 до 95 | |
|
Программное обеспечение (ПО) |
Base6kav2-117495-Win32.exe, версия V16.50 | |
Знак утверждения типа
Знак утверждения типа наносят на заднюю панель прибора методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки прибора приведен в таблице 2.
Таблица 16
|
Наименование |
Количество |
Примечание |
|
Прибор оптический MTS 6000А (MTS 6000А v2) |
1 | |
|
Блок питания |
1 |
Питание от сети 230 В. Выходное напряжение 15 В, ток 0,7 А |
|
Аккумуляторная батарея |
1 |
Установлена в приборе |
|
Руководство по эксплуатации прибора |
1 | |
|
Упаковочная сумка |
1 |
(н $ и |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Технической документации фирмы "Viavi Solutions France SAS" (Франция) компании «VIAVI» Соединенные Штаты Америки.
Методика поверки МРБ МП.2823-2018. «Приборы оптические MTS 6000А с измерительными модулями OTDR (Е8146А)».
Заключение
Приборы оптические MTS 6000А с измерительными модулями OTDR (Е8146А) соответствуют технической документации фирмы "Viavi Solutions France SAS" (Франция).
Приборы оптические MTS 6000А с измерительными модулями OTDR (Е8146А) соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 14373 от 04.11.2015).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
