Анализаторы промышленные Kemtrak серии ххх007
| Номер в ГРСИ РФ: | РБ 03 09 6607 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Kemtrak AB", Швеция |
Анализаторы промышленные Kemtrak серии ххх007 (далее анализаторы) предназначены для измерений в реальном времени концентрации светопоглощающих веществ (DCP007), мутности (ТС007) или флуоресценции (FL007).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6607 18 |
| Наименование | Анализаторы промышленные Kemtrak серии ххх007 |
| Год регистрации | 2018 |
| Номер сертификата | 11794 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2023-06-28 |
| Получатель сертификата | фирма "Kemtrak AB", Швеция (SE) |
Производитель / Заявитель
фирма "Kemtrak AB"
Адрес: Flygvillevagen, 6, 18367Taby
Контакты: Tel.: +46 10 511 0700 Email: info@kemtrak.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением СО мутности, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2799-2018 (изменение №1,2). |
Поверители
Скачать
|
Описание типа РБ 03 09 6607 18 [2019-06-06]
rb-03-09-6607-18_2019-06-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 6607 18 [2018-09-14]
rb-03-09-6607-18_2018-09-14.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы промышленные Kemtrak серии ххх007 (далее анализаторы) предназначены для измерений в реальном времени концентрации светопоглощающих веществ (DCP007), мутности (ТС007) или флуоресценции (FL007).
Область применения анализаторов промышленных - предприятия топливно-энергетической, химической, нефтехимической, энергетической и других отраслей промышленности, в том числе в составе систем управления технологическими процессами.
Описание
Принцип работы анализаторов основан на регистрации оптических сигналов от измерительных фотометрических ячеек, передаваемых по оптоволоконным кабелям.
Конструктивно анализаторы состоят из измерительных ячеек, монтируемых в трубопровод, подключаемых к ним оптоволоконных кабелей и микропроцессорного контрольно-измерительного блока, в котором расположены фотометрический анализатор, преобразователь/регистратор сигналов и пользовательский интерфейс.
Измерения выполняются автоматически, результаты измерений отображаются на дисплее.
Выпускаются различные модели измерительных ячеек, в том числе и на заказ. Измерительные ячейки не содержат электронных или оптических компонентов и производятся из высококачественной гигиенической нержавеющей стали, материал окон - искусственный сапфир. Окна располагаются дод-углом 180° на расстоянии от 10 до 200 мм. При измерении мутности дополнительно используется окно под углом 90°. Корпус окон имеет герметичное ре$ьфовое соединение для фиксации оптоволоконных кабелей.
Лис-
Программное обеспечение можно идентифицировать при просмотре меню прибора (раздел Information).
Программное обеспечение, включая метрологически значимую часть, записывается в микросхемы в процессе производства, в свою очередь микросхемы защищаются от записи и соответственно от модификации встроенного программного обеспечения.
Версия встроенного программного обеспечения анализаторов не ниже 1378.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Внешний вид анализаторов приведен на рисунках 1-3.

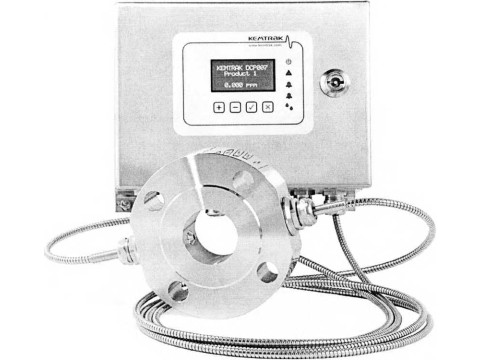

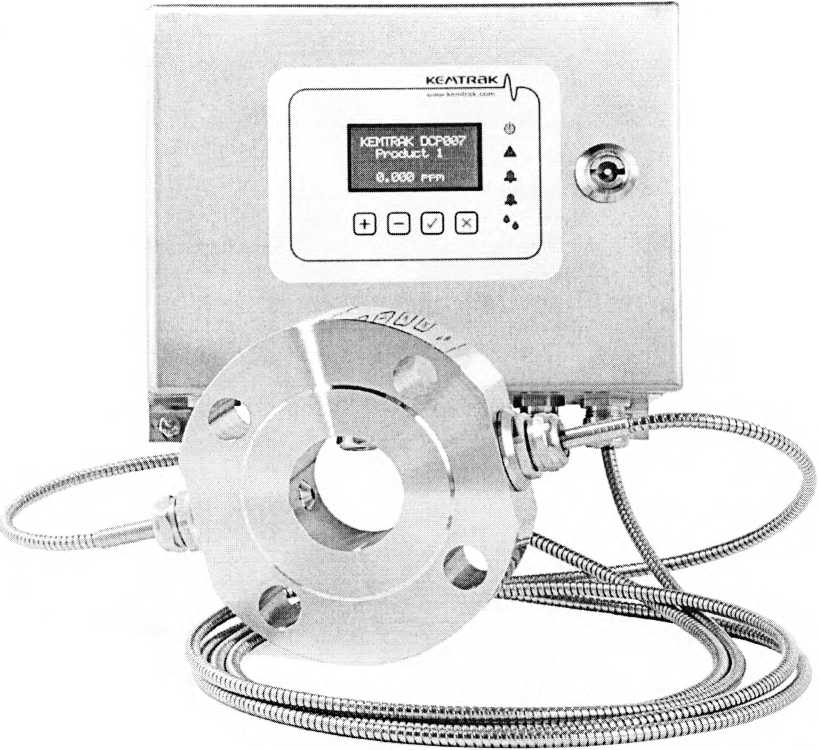

Рисунок 1 - Внешний вид анализаторов промышленных Kemtrak серии ххх007 (модификация DCP007)

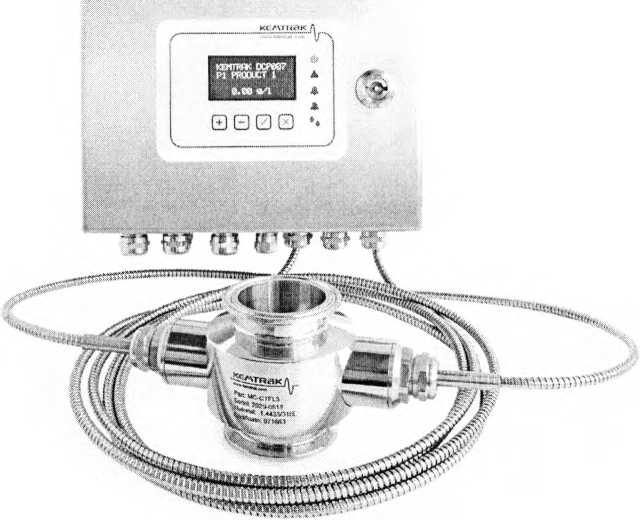

Рисунок 2 - Внешний вид анализаторов промышленных Kemtrak серии ххх007 (модификация DCP007)
Рисунок 3 - Внешний вид анализаторов промышленных Kemtrak серии ххх007 (модификация DCP007)

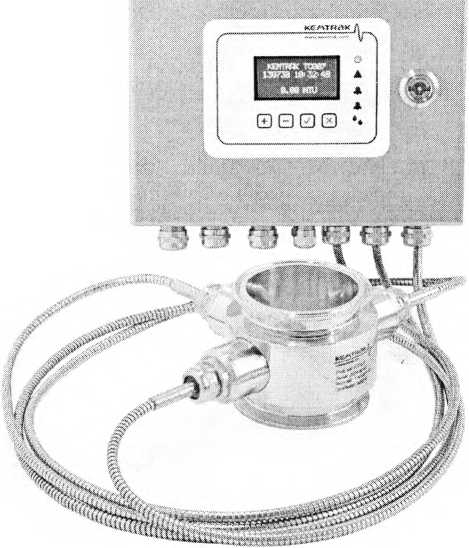

Рисунок 4 - Внешний вид анализаторов промышленных Kemtrak серии ххх007 (модификация ТС007)
ВЭ0 0 *

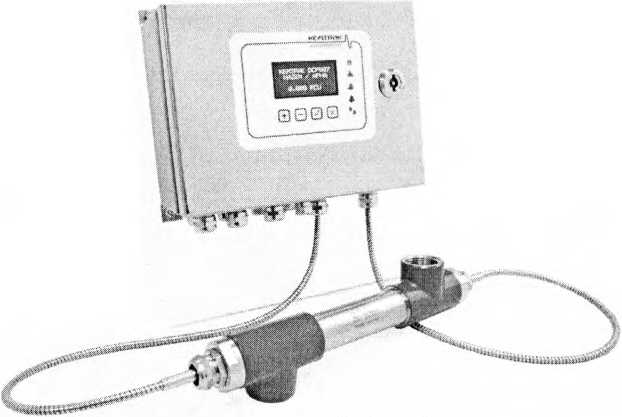

Рисунок 5 - Внешний вид анализаторов промышленных Kemtrak серии-ххх007
(модификация FL007)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов промышленных Kemtrak серии ххх007 приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики анализаторов промышленных Kemtrak серии ххх007
Таблица 1
|
Наименование характеристики |
Модификации анализаторов промышленных Kemtrak серии ххх007 | ||
|
DCP007 |
ТС007 |
FL007 | |
|
Диапазон показаний оптической плотности, Б (All) |
от 0 до 5 |
- | |
|
Диапазон измерений оптической плотности, Б (AU) |
от 0 до 2 |
- | |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении оптической плотности, Б (AU) |
±0,1 |
- | |
|
Допускаемое среднее квадратическое отклонение при измерении оптической плотности, Б (AU), не более |
0,05 |
- | |
|
Диапазон измерений мутности, ЕМФ (FNU/NTU) |
- |
от 0 до 4000 |
от 0,1 до 4000 |
|
Пределы допускаемой относительной погрешности анализатора при измерении мутности, % |
- |
±10 | |
|
Допускаемое относительное среднее квадратическое отклонение при измерении мутности, %, не более |
- |
3 | |
|
Диапазон измерений флуоресценции, усл. ед. (FLU) |
- |
- |
от 0 до 100 |
|
Пределы допускаемой относительной погрешности анализатора при измерении флуоресценции, % |
- |
- |
±10 |
|
Допускаемое относительное среднее квадратическое отклонение при измерении флуоресценции, %, не более |
- |
- |
2 |
|
Диапазон воспроизведения выходных сигналов, мА |
4-20 | ||
|
Пределы допускаемой приведенной погрешности анализатора при воспроизведении выходных сигналов, % |
±0,1 | ||
|
Температура окружающей среды при эксплуатации, °C |
от 0 до 50 | ||
|
Температура при транспортировании и хранении, °C |
от минус 20 до плюс 70 | ||
|
Габаритные размеры блока управления, мм, не более |
224x215x105 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP65 | ||
|
Напряжение питания: - постоянного тока, В (код - В на маркировке) - переменного тока с номинальной частотой 50 Гц, В (код - С на маркировке) |
от 22 до 30 от 1О0^ЙЙЙ^\ | ||
|
Потребляемая мощность, В А, не более | |||
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки систем определяется заказом в соответствии с технической документацией фирмы «Kemtrak АВ» (Швеция).
Базовая комплектация:
- анализатор промышленный Kemtrak серии ххх007;
- руководство по эксплуатации;
- методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Kemtrak АВ».
Методика поверки МРБ МП.2799-2018 «Анализаторы промышленные Kemtrak серии ххх007».
Заключение
Анализаторы промышленные Kemtrak серии ххх007 соответствуют технической документации фирмы «Kemtrak АВ».
Анализаторы промышленные Kemtrak серии ххх007 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный № ЕАЭС N RU Д-8Е.БЛ08.В.03282 от 12.04.2018, срок действия по 10.04.2023).
Межповерочный интервал - не более 12 месяцев.
