Весы конвейерные контрольно-динамические AD4961

Назначение

Весы конвейерные контр» предназначены для измерения м<

Область применения - конв промышленности и сельского х

Описание

Принцип действия весов о притяжения. Сила тяжести весоизмерительного датчика в электрический сигнал, пропорш подвергается аналого-цифровом последующим отображением из цифровом дисплее показывающе

Весы состоят из следующих

- ленточный конвейер, опир< датчик (далее - конвейер взвеши

- ленточный конвейер на измерения на конвейер взвеши конвейер оснащен оптическими измерения;

- ленточный конвейер на измерения после прохождения конвейер);

жой документации фирмы «A&D Company,

Ь ПРИМЕНЕНИЯ

эльно-динамические AD4961 (далее - весы) юсы грузов, а также их сортировки.

ейерные линии предприятий различных отраслей озяйства.

снован на использовании силы гравитационного объекта измерения вызывает деформацию есов, которая преобразуется им в аналоговый локально массе объекта измерений. Далее сигнал у преобразованию и математической обработке, с меренной величины массы объекта измерения на го устройства весов.

функциональных узлов:

иощийся на тензорезистивный весоизмерительный вания);

отдельном ставе для транспортировки объекта вания (далее - подающий конвейер). Подающий датчиками для контроля местоположения объекта отдельном ставе для транспортировки объекта им конвейера взвешивания (далее ^удыходнои

\\ \                        I

- вторичный измерительный преобразователь, включающий в себя аналого-цифровой преобразователь сигнала, поступающего от весоизмерительного датчика, микропроцессор, энергонезависимое запоминающее устройство для хранения параметров настройки весов и результатов взвешиваний, устройства коммутации, а также интерфейсы передачи данных и релейные выходы;

- терминал управления с кнопками запуска и остановки с сенсорной панелью и дисплеем, выполняющими функцию показывающего устройства и клавиатуры оператора, посредством графического интерфейса.

Узлы весов закреплены на общей опорной раме (терминал может быть расположен на стойке).

Выходной конвейер может быть оснащен исполнительным механизмом отбраковки (сортировки), автоматически приводимым в действие при превышении установленных пределов разности измеренного и заранее заданного значений массы объекта измерения.

Весы могут быть также оснащены сигнальной лампой, ветрозащитным кожухом конвейера взвешивания.

Весы снабжены следующими функциями:

- взвешивание в статическом режиме;

- взвешивание в динамическом режиме (при движении объекта измерения по конвейеру взвешивания).

Весы снабжены следующими устройствами:

- полуавтоматическое и автоматическое устройства установки на нуль (при остановленном конвейере);

- устройство слежения за нулем (при взвешивании в динамическом режиме);

- устройство взвешивания (выборки) тары (в статическом режиме);

- устройство предварительного задания значения массы тары (в статическом режиме);

- запоминающее устройство для хранения параметров настройки и юстировки.

Весы могут быть снабжены следующими интерфейсами передачи данных: Modbus TCP, Modbus RTU, RS-232C, RS-485, TCP/IP, USB, для работы с периферийными устройствами.

Весы выпускаются следующих модификаций: AD4961-600-1224, AD4961-2KD-2035, AD4961-6K-3050.

Программное обеспечение весов (далее - ПО) является встроенным и используется в стационарной аппаратной части.

Изменение ПО через интерфейс пользователя невозможно.

Идентификационным признаком программного обеспечения служит номер версии ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

*Примечание - «X» элемент в обозначении версии ПО, обозначающий метрологически незначимую часть ПО.

it \ »тсл?бт*1»м <         / Ч

Описание типа средства измерений

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.

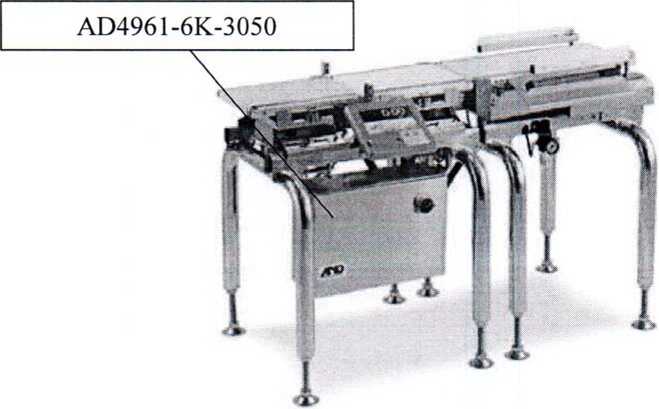

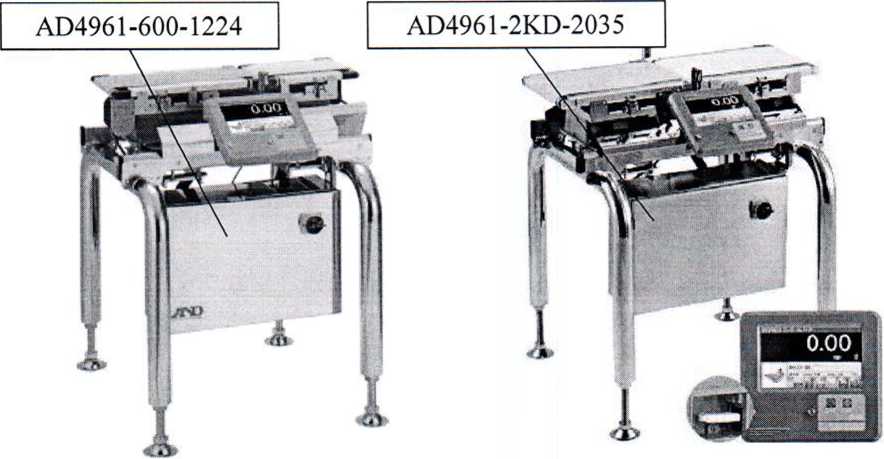

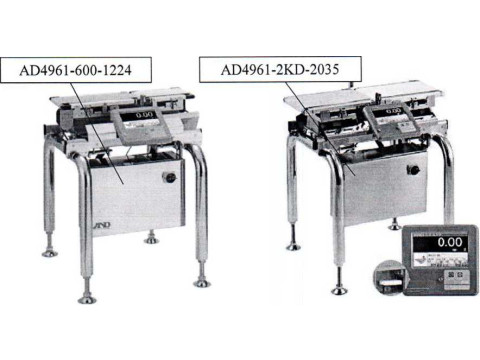

Внешний вид весов приведен на рисунке 1.

Рисунок 1 - Внешний вид весов конвейерных контрольно-динамических AD4961

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики весов конвейерных контрольно-динамических AD4961 представлены в таблице 2.

Таблица 2

Г / ч'Д V 1

лист 3 из 6                                   / 1

Продолжение таблицы 2
