Весы электронные платформенные М-121 (далее весы) предназначены для статического измерения массы твердых, сыпучих, жидких и газообразных веществ, находящихся в емкостях, а также отдельных объектов. Данные весы допускается применять во взрывоопасных средах.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 6656 18
Наименование	Весы электронные платформенные М-121
Год регистрации	2018
Номер сертификата	11894
Дата регистрации	2018-08-30
Срок действия	2023-08-30
Получатель сертификата	фирма "Pavone Sistemi S.r.l.", Италия (IT)

Производитель / Заявитель

фирма "Pavone Sistemi S.r.l."

Адрес: Via Tiberio Bianchi 11/13/15, 20863 Concorezzo (MB)

Контакты: Тел.: 02 95339165; Факс: 02 9501252; Email: pavone@pavonesistemi.it

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ OIML R 76-1-2009.

Поверители

Скачать

Описание типа РБ 03 02 6656 18 [2018-10-19]

rb-03-02-6656-18_2018-10-19.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Нормативные документы Поверка Заключение

Назначение

Область применения - различные отрасли промышленности, сельского хозяйства и торговли.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков поступают в суммирующее устройство, затем, поступают в терминал, со встроенным устройством обработки аналоговых данных, где сигналы преобразуются в цифровой код и значение измеренной массы груза отображается на дисплее терминала.

Конструктивно весы состоят из платформы с датчиками PQ5-S, взрывозащищенного блока с индикатором веса DAT500 и внешней панели управления.

Индикатор веса DAT500 обрабатывает сигналы, поступающие от датчиков, отображает измеренное значение массы на дисплее и по интерфейсам

422, RS-485, может передавать его на устройства регистрации (принтер/ком^ютёр; и т.д.). К терминалу возможно подключение периферийного оборудования: ПЭВМ, принтеров, аппаратуры автоматической регистрации.

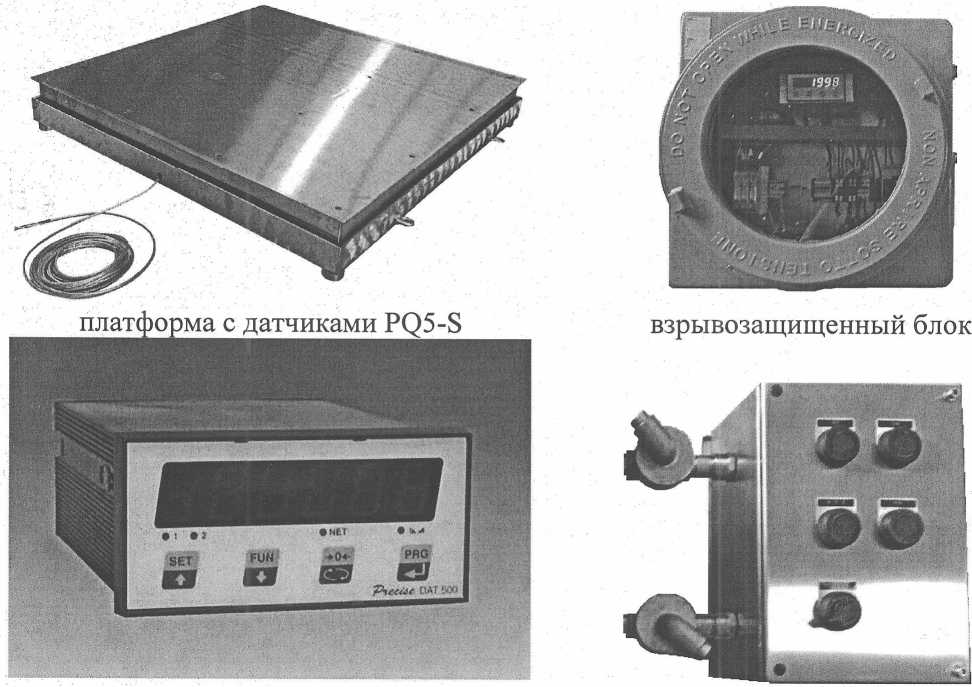

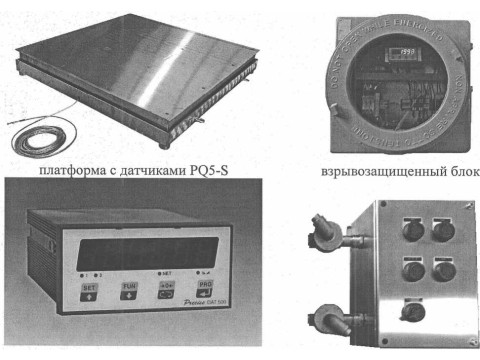

Общий вид элементов конструкции весов представлен на рисунке 1.

индикатор веса DAT500

внешняя панель управления

Рисунок 1 - элементы конструкции весы электронные платформенные М-121

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики весов и комплектующих узлов приведены в таблице 1.

_____Таблица 1

Наименование характеристики	Значение характеристик
Класс точности	Средний (III)
Диапазон взвешивания, кг - максимальная нагрузка, (Мах) - минимальная нагрузка, (Min)	6000
Действительная цена деления (d) и поверочный интервал весов (е), кг	и < м II 1го™ляпг.твенвый оеесто! II

средств

Пределы допускаемой погрешности весов при поверке, кг - в диапазоне от 40 кг до 1000 кг - в диапазоне от 1000 кг до 4000 кг - в диапазоне от 4000 кг до 6000 кг	±1 ±2 ±3
Рабочий температурный диапазон, °C	от минус 10 до плюс 40
Температура хранения, °C	от минус 40 до плюс 70
Степень защиты то проникновения твердых предметов и воды
- платформа	IP67
- взрывозащищенный блок	IP66
Габаритные размеры платформы, мм (ДхЩхВ)	1500x1500x230
Диапазон выборки массы тары, кг	от Min до Мах
Версия программного обеспечения	130 12

Знак утверждения типа

Знак утверждения типа наносится на титульных листах Руководств по эксплуатации типографским способом.

Комплектность

Весы электронные платформенные М-121 (взрывозащищенный блок с индикатором веса DAT500, внешняя панель управления, платформ с датчиками PQ5-S)	1 шт.
Руководств по эксплуатации	1 шт.
Упаковка	1 шт.
Принтер (дополнительно при заказе)	1 шт.

Нормативные документы

1. ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

2. Техническая документация фирмы «Pavone Sistemi S.r.l.», Италия

Поверка

Поверку осуществлять в соответствии с методикой поверки изложенной в ГОСТ OIML R 76-1-2009 Приложение ДА.

Поверка весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу (межповерочный интервал не более 12 месяцев).
