Весы конвейерные серии M
| Номер в ГРСИ РФ: | РБ 03 02 0949 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «SIEMENS», Германия |
Весы конвейерные серии М (далее - весы) предназначены для измерения массы сыпучих материалов, транспортируемых конвейером.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0949 18 |
| Наименование | Весы конвейерные серии M |
| Год регистрации | 2018 |
| Номер сертификата | 11902 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-08-30 |
| Получатель сертификата | фирма "Siemens Canada Limited", Канада (CA) компании "Siemens AG", Германия (DE) |
Производитель / Заявитель
фирма "Siemens Canada Limited" компании "Siemens AG"
Адрес: 1954 Technology Drive, P.O.Box 4225, Peterborough, Ontario, K9J 7B1 Canada
Контакты: тел.: +1 705-745-2431; факс: +1 705-741-0466
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 737-2013 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 02 0949 18 [2019-11-14]
rb-03-02-0949-18_2019-11-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0949 18 [2013-04-29]
rb-03-02-0949-18_2013-04-29.pdf
|
Скачать |
Описание типа
Назначение
Весы конвейерные серии М (далее - весы) предназначены для измерения массы сыпучих материалов, транспортируемых конвейером.
Область применения - предприятия различных отраслей промышленности, в том числе горнодобывающей и перерабатывающей, а так же строительство, сельское хозяйство и транспорт.
Описание
Весы состоят из грузоприемного устройства с одним (модификации MUS и MSI) или двумя (модификация MMI) тензометрическими мостами в составе двух тензометрических датчиков G4-TBSP СЗ, датчика скорости (TASS, RBSS, WS300) и интегратора типа Milltronics BW500 (BW500/L).
Принцип действия весов основан на преобразовании механического воздействия силы тяжести конвейерной ленты с нагрузкой на тензометрические датчики в электрический сигнал, в последующим обрабатываемый интегратором. Аналоговый сигнал от тензодатчиков пропорционален нагрузке на ленту конвейерных весов.
По сигналам от тензодатчиков и датчика скорости движения ленты конвейера интегратор осуществляет расчет суммарной массы перемещенного сыпучего материала.
Весы обеспечивают индикацию мгновенного массового расхода, суммарного количества, значение величины нагрузки на ленту и скорости транспортируемых продуктов.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Информация о программном обеспечении, используемого в весах: номер версии - Х/З.хх, где 3 - это метрологически значимая часть программного обеспечения.

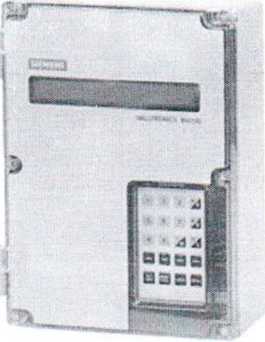

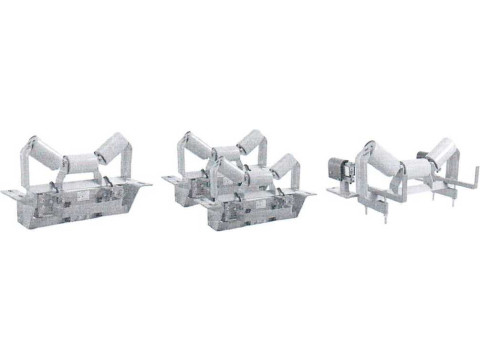

Внешний вид грузоприемных устройств весов, интеграторов и датчиков скорости приведен на рисунке 1.
документу
MSI MMI MUS

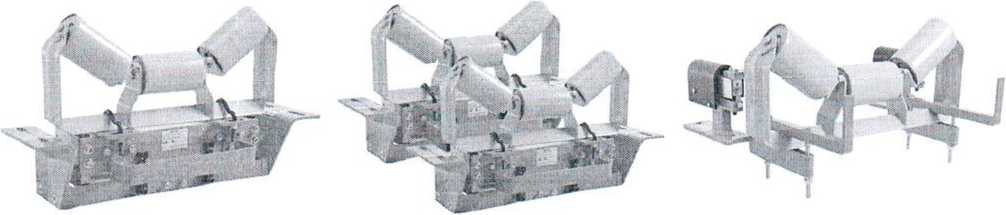

Рисунок 1 - Внешний вид грузоприемных устройств весов конвейерных серии М, интеграторов и датчиков скорости
[Государственный реестр) I -рРВДств измерений / \ Ресг<ублики Беларусь 1 \Для документов/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики весов приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики для весов | ||
|
MUS |
MSI |
MMI | |
|
Наименьший предел взвешивания |
0,1 от массы материала, взвешиваемого на конвейерных весах в течение 1 часа при наибольшей линейной плотности | ||
|
Класс точности согласно OIML R 50п |
1; 2 |
1; 2 |
0,5; 1; 2 |
|
Пределы допускаемой погрешности при поверке2) для автоматического взвешивания, % от измеряемой величины, для: - класса точности 0,5; - класса точности 1; - класса точности 2 |
±0,5 ±1,0 |
±0,5 ±1,0 |
±0,25 ±0,5 ±1,0 |
|
Количество разрядов индикации значений массы |
до 8 | ||
|
Дискретность отображения измеренной массы, кгJ) |
от 1 до 100 | ||
|
Аналоговый выходной сигнал, мА |
от 0 до 20 или от 4 д |
о 20 | |
|
Диапазон линейной плотности взвешиваемого материала, кг/м |
от 15 до 250 |
от 10 до 450 |
от 10 до 450 |
|
Скорость конвейерной ленты, м/с, не более |
3 |
5 |
5 |
|
Максимальная производительность, тонн в час |
5 000 |
12 000 |
12 000 |
|
Ширина конвейерной ленты, мм |
от 1 000 до 1 524 |
от 500 до 2 000 |
от 500 до 2 000 |
|
Расчетная длина платформы, м |
от 0,6 до 1,5 |
от 0,5 до 1,5 |
от 0,5 до 1,5 |
|
Угол наклона конвейерной ленты, град |
±20 | ||
|
Максимальное удаление интегратора от каждого грузоприемного устройства, м: - кабель 6-ти жильный экранированный (18AWG); - кабель 8-ти жильный экранированный (от 18 до 22AWG) |
150 300 | ||
|
Диапазоны рабочих температур, °C - для грузоприемных устройств; - для интегратора |
от минус 40 до плюс 65 от минус 20 до плюс 50 |
от минус 40 до плюс 75 от минус 20 до плюс 50 |
от минус 40 до плюс 75 от минус 20 до плюс 50 |
|
Номинальные напряжения питания от сети переменного тока (с частотой 50/60 Гц), В: |
100 |
/115/200/230 ± 15 % | |
|
Полная мощность, В*А, не более |
31 | ||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 | ||
|
Примечание: ’^конкретный класс гарантируется изготовителем в зависимости от длины конвейера, состояния конвейерной ленты, а также от свойств взвешиваемого материала и указывается им в эксплуатационной документации. ^значение дискретности зависит от значений максимальной линейной плотности материала, скорости ленты и класса точности; ^рёддоьнДф^скаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке._________________________________ | |||
Пмст Л мз Л
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки весов входит:
- грузоприемное устройство с двумя тензодатчиками (G4-TBSP СЗ)
- для модели MMI 2 шт.;
- для модели MSI и MUS 1шт.;
- датчик скорости (TASS или RBSS, или WS300) по заказу 1 шт.;
- интегратор (BW500 или BW500/L) 1 шт.;
- эксплуатационная документация, комплект 1 шт.;
- методика поверки 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Siemens Canada Limited», Канада компании «Siemens AG», Германия.
МРБ МП.737-2013 «Весы конвейерные серии М. Методика поверки».
Заключение
Весы конвейерные серии М соответствуют требованиям технической документации фирмы «Siemens Canada Limited», Канада компании «Siemens AG», Германия.
Весы конвейерные серии М соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация соответствия ТС № RU Д-ОЕ.АЛ16.В.26019 от 13.12.2013 действительна по 12.12.2018).
Межповерочный интервал не более 12 месяцев.
