Тестеры оптические OMK-36
| Номер в ГРСИ РФ: | РБ 03 11 6605 18 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | "VIAVI", США |
|
Описание типа РБ 03 11 6605 18 [2018-12-04]
rb-03-11-6605-18_2018-12-04.pdf
|
Скачать |
Тестеры оптические ОМК-36 (далее - тестеры) предназначены для измерений оптической мощности и затухания в оптических кабелях в одномодовых и многомодовых волоконно-оптических линиях связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6605 18 |
| Наименование | Тестеры оптические OMK-36 |
| Год регистрации | 2018 |
| Номер сертификата | 11792 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2023-06-28 |
| Получатель сертификата | компания "VIAVI", Соединенные Штаты Америки (US)(изготовитель - фирма "SANMINA SHENZHEN EMS", Китай (CN)) |
Производитель / Заявитель
компания "VIAVI" (изготовитель - фирма "SANMINA SHENZHEN EMS", Китай)
Адрес: 1Nan Ling Road, Shenzhen
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2833-2018. |
Поверители
Скачать
|
Описание типа РБ 03 11 6605 18 [2018-12-04]
rb-03-11-6605-18_2018-12-04.pdf
|
Скачать |
Описание типа
Назначение
Тестеры оптические ОМК-36 (далее - тестеры) предназначены для измерений оптической мощности и затухания в оптических кабелях в одномодовых и многомодовых волоконно-оптических линиях связи.
Область применения: производство оптического волокна (ОВ) и оптических кабелей связи, а также при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС).
Описание
Тесторы состоят из измерителя оптической мощности OLP-35 и источника оптического излучения OLS-36, конструктивно выполнены в раздельных пластиковых корпусах.
Принцип работы измерителя оптической мощности OLP-35 основан на преобразовании оптического сигнала в электрический с помощью фотодиода InGaAs. Ток фотодиода усиливается и преобразуется в цифровую форму с помощью АЦП. Полученный цифровой сигнал обрабатывается микропроцессором, измеренное значение оптической мощности выводится на экран.
Принцип работы источника оптического излучения OLS-36 основан на преобразовании электрического сигнала в оптический с помощью лазерного диода.
Измеритель оптической мощности OLP-35 имеет режим автоматического определения длины волны источника оптического излучения.
Измерители оптической мощности OLP-35 могут присоединяться к одномодовым и многомодовым оптическим кабелям с максимальным диаметром сердечника 100 мкм.
Измерители оптической мощности OLP-35 обеспечивают режимы работы источника оптического излучения с частотой модуляции 270 Гц, 1 кГц, 2 кГц.
Измеритель оптической мощности имеет режим автоматического определения длины волны источника оптического излучения.
Внешний вид тестеров приведен на рисунках 1,2.
Место нанесения знака поверки приведено в приложении А настоящего описания типа. //
II [Государственный реч?сгр|
Il I средств измерений /
. Д Республики Беларуси /
СТР. I 5ИЗ\йлЯ документов/ L

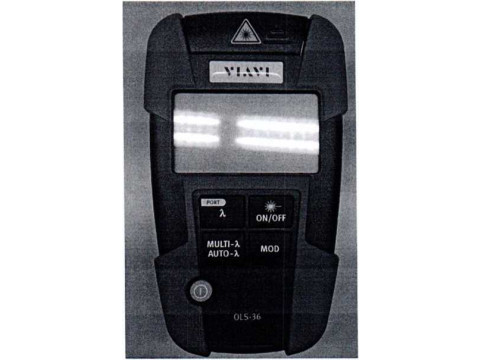

Рисунок 1. Тестеры оптические ОМК-36

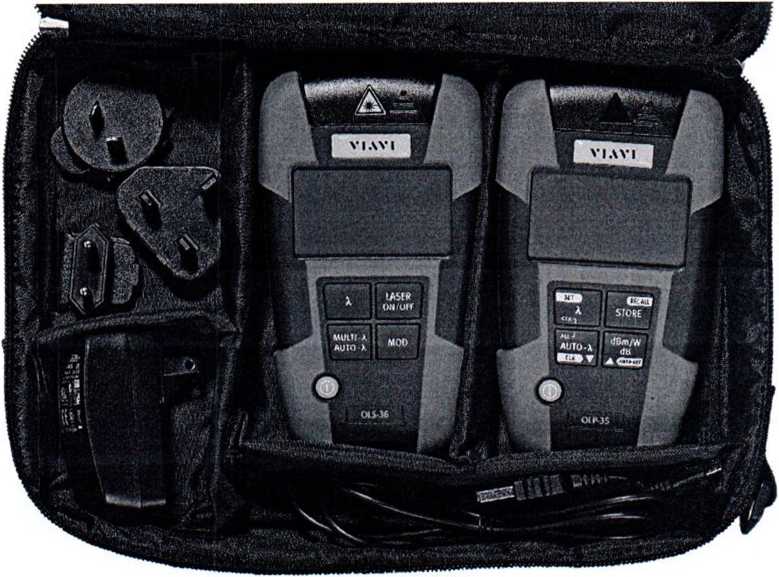

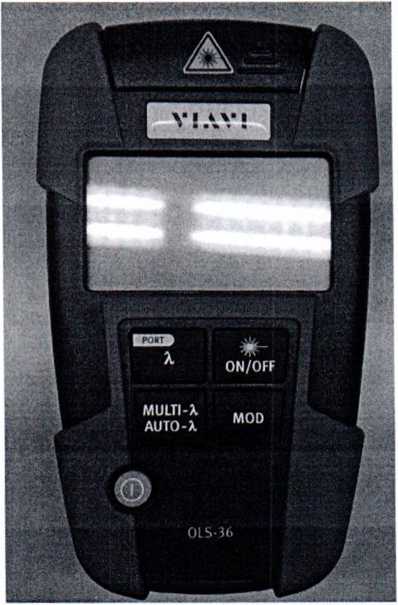

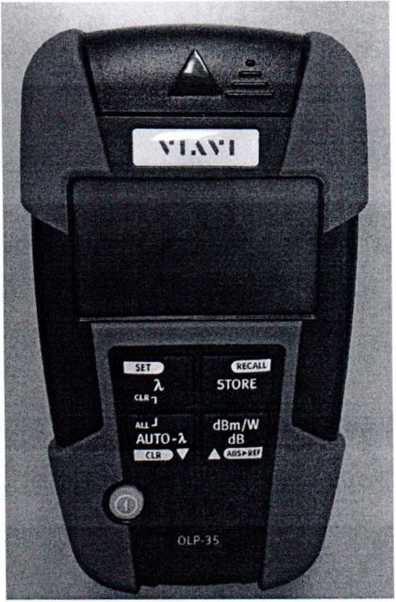

Рисунок 2. Источник оптического излучения OLS-36 оптической мощности OLP-35.
и измеритель
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тестеров приведены в таблицах 1 и 2.
Таблица 1. Основные технические и метрологические характеристики измерителя оптической мощности OLP-35.
|
Наименование характеристики |
Значение характеристики |
|
Длины волн калибровки (градуировки), нм |
850, 1300, 1310, 1490, 1550, 1625 |
|
Диапазон показаний оптической мощности, дБм |
От минус 65 до плюс 13 |
|
Диапазон измерений оптической мощности, дБм |
От минус 65 до плюс 10 |
|
Пределы допускаемой относительной погрешности при измерении оптической мощности на длинах волн калибровки, дБ |
±(0,5+3/А) для 850 нм; ±(0,3+0,4/А) для остальных длин волн, где А-численное значение оптической мощности в мВт, А=10°,1Р+6 |
|
Габаритные размеры, мм, не более |
30x80x150 |
|
Масса, кг, не более |
0,2 |
|
Электропитание - два элемента питания или Ni-MH аккумулятора типа АА, напряжение, В |
1,5/1,2 |
|
Условия эксплуатации: -диапазон температур, °C; -относительная влажность воздуха при 30 °C, %, не более |
От минус 5 до плюс 45 95 |
|
Диапазон температур хранения, °C |
От минус 40 до плюс 70 |
Программное обеспечение |
AppOlp3x_v0301 .mot |
|
Версия |
V03.01 |
Таблица 2. Основные технические и метрологические характеристики источника
оптического излучения OLS-36.
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Длины волн излучения источника оптического излучения OLS-36, нм |
850±20; 1300-20/+40 (ММ); 1310±20; 1550±20 (ОМ) |
|
Уровень выходной мощности оптического излучения, дБм, не менее |
минус 8 (ОМ); минус 21 (ММ) |
|
Нестабильность уровня выходной мощности излучения за 15 минут, дБ, не более |
±0,05 |
|
Габаритные размеры, мм, не более |
30x80x150 |
|
Масса, кг, не более |
0,2 |
Чродолжение таблицы 2
|
1 |
2 |
|
Электропитание: -два элемента питания или Ni-MH аккумулятора типа АА, напряжение, В; -сеть переменного тока, В |
1,5/1,2; 230 |
|
Условия эксплуатации: -диапазон температур, °C; -относительная влажность воздуха при 30 °C, %, не более |
От минус 5 до плюс 45 95 |
|
Условия хранения: -диапазон температур хранения, °C -относительная влажность воздуха при 40 °C, %, не более |
От минус 40 до плюс 70 95 |
|
Программное обеспечение |
AppOls3x_v0301 .mot |
|
Номер версии |
V03.01 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки указан в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Тестер оптический в составе: - измерителя оптической мощности OLP-35; - источника оптического излучения OLS-36 |
1 1 | |
|
Универсальный адаптер |
1 | |
|
Батарея типа АА |
2 |
Установлена в приборе |
|
Руководство по эксплуатации |
1 | |
|
Упаковочная сумка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация компании «VIAVI» Соединенные Штаты Америки (изготовитель - фирма "SANMINA SHENZHEM EMS" (Китай).
МРБ МП. 2833-2018 "Тестеры оптические ОМК-36. Методика поверки".
Заключение
Тестеры оптические ОМК-36 соответствуют требованиям технической документации компании «VIAVI» Соединенные Штаты Америки (изготовитель - фирма "SANMINA SHENZHEM EMS" (Китай).
Тестеры соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковоль-т-ного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС № RU Д-ОЕ.АЛ16.В.50227 от 09.06.2016).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
