Линейки поверочные типа ШМ-ТК
| Номер в ГРСИ РФ: | РБ 03 01 6602 18 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Линейки |
| Производитель / заявитель: | УП "АНТОК", г. Минск |
Линейки поверочные типа ШМ-ТК (далее - линейки поверочные) предназначены для определения отклонения от прямолинейности поверхностей при проведении поверочных работ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6602 18 |
| Наименование | Линейки поверочные типа ШМ-ТК |
| Год регистрации | 2018 |
| Номер сертификата | 11789 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2023-06-28 |
| Получатель сертификата | УП "Анток", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "Анток"
Адрес: ул. Новаторская, 2, корп. А, ком. 214, г. Минск
Контакты: (017)334-91-99
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1729-87. |
Поверители
Скачать
|
Описание типа РБ 03 01 6602 18 [2020-12-08]
rb-03-01-6602-18_2020-12-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 6602 18 [2018-08-22]
rb-03-01-6602-18_2018-08-22.pdf
|
Скачать |
Описание типа
Назначение
Линейки поверочные типа ШМ-ТК (далее - линейки поверочные) предназначены для определения отклонения от прямолинейности поверхностей при проведении поверочных работ.
Область применения - в различных отраслях промышленности.
Описание
Линейки поверочные представляют собой гранитные линейки с широкой рабочей поверхностью, мостики.
Внешний вид линейки представлен на рисунке 1.
Место нанесения знака поверки указано в приложении А.

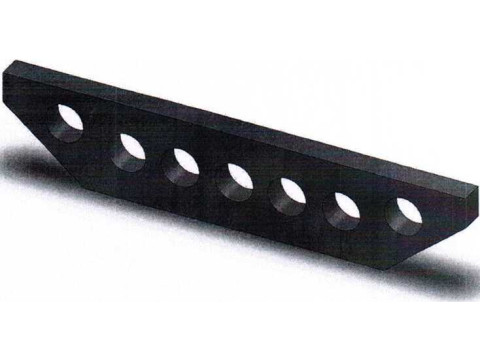

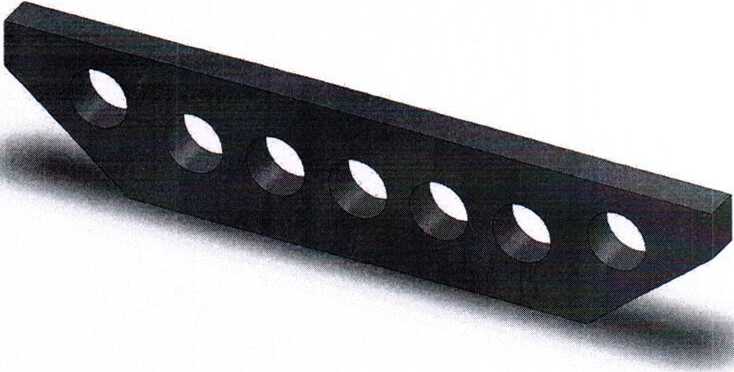

Рисунок 1 - Линейка поверочная типа ШМ-ТК. Внешний вид.
I Государственный реестр] 1
I I средств измерений I /1 \\ \ Республики Беларусь / I
Лист 1 Листов 4
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики линеек поверочных представлены в таблицах 1-2.
Допуски плоскостности рабочих поверхностей линеек поверочных при температуре окружающей среды (20±3)°С для классов точности 00 и 0, (20+5)°С для класса точности 01 указаны в таблице!.
Таблица 1
|
Тип линеек |
Допуск плоскостности рабочих поверхностей линеек, мкм | ||
|
Классы точности по ГОСТ 8026-92 | |||
|
00 |
0 |
01 | |
|
ШМ-ТК-630 |
2 |
3 |
5 |
|
ШМ-ТК-1000 |
2,5 |
4 |
6 |
|
ШМ-ТК-1600 |
4 |
6 |
10 |
|
ШМ-ТК-2000 |
5 |
8 |
12 |
|
ШМ-ТК-2500 |
6 |
10 |
16 |
|
ШМ-ТК-3000 |
8 |
12 |
20 |
Таблица 2
|
Тип линеек |
ШМ-ТК- 630 |
ШМ-ТК- 1000 |
ШМ-ТК-1600 |
ШМ-ТК- 2000 |
ШМ-ТК- 2500 |
ШМ-ТК- 3000 |
|
Длина, мм, не менее |
630 |
1000 |
1600 |
2000 |
2500 |
3000 |
|
Класс точности |
00, 0, 01 | |||||
|
Средний срок службы, лет, не менее |
10 | |||||
|
Средний срок сохраняемости линеек, лет, не менее |
3 | |||||
|
Условия транспортирования линеек: - диапазон температуры окружающей среды, °C - относительная влажность, не более |
от минус 50 до плюс 50 98 % при температуре 35 °C | |||||
|
Условия эксплуатации линеек: - диапазон температуры окружающей среды, °C - относительная влажность, не более |
20±5 80 % при температуре 35 °C | |||||
Знак утверждения типа
Знак Утверждения типа наносят на титульный лист паспорта типографским способом.
Комплектность
Комплектность поставки приведена в таблице 3.
Таблица 3
Наименование
Количество
Линейка
Паспорт
Крышка
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 8026-92 Линейки поверочные. Технические условия.
МИ 1729-87 Государственная система обеспечения единства измерений. Линейки поверочные. Методика поверки.
Заключение
Линейки поверочные типа ШМ-ТК соответствуют требованиям ГОСТ 8026-92.
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024).
