Линейки поверочные ШП-ТК
| Номер в ГРСИ РФ: | РБ 03 01 9523 23 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Линейки |
| Производитель / заявитель: | УП "АНТОК", г. Минск |
|
Описание типа РБ 03 01 9523 23 [2023-02-14]
rb-03-01-9523-23_2023-02-14.pdf
|
Скачать |
Линейки поверочные ШП-ТК (далее - линейки) предназначены для определения отклонения от прямолинейности и плоскостности поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 9523 23 |
| Наименование | Линейки поверочные ШП-ТК |
| Год регистрации | 2023 |
| Номер сертификата | 16045 |
| Дата регистрации | 2023-02-14 |
| Срок действия | 2028-02-14 |
| Получатель сертификата | УП "АНТОК", г. Минск, Республика Беларусь |
Производитель / Заявитель
УП "АНТОК"
Адрес: ул. Академика Купревича, 5/3, комн.25, 220141, г. Минск
Контакты: (017) 288-90-93, 334-91-99, (029) 314-56-94
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3492-2022 «СОЕИ РБ. Линейки поверочные ШП-ТК. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 01 9523 23 [2023-02-14]
rb-03-01-9523-23_2023-02-14.pdf
|
Скачать |
Описание типа
Назначение
Линейки поверочные ШП-ТК (далее - линейки) предназначены для определения отклонения от прямолинейности и плоскостности поверхностей.
Область применения - в различных отраслях промышленности.
Описание
Линейки представляют собой изделие прямоугольного сечения из твердокаменных пород или габбро-диабаза с двумя широкими рабочими поверхностями. На одной из боковых (нерабочих) поверхностей наносятся обозначение рабочих плоскостей, риски против мест наивыгоднейшего расположения опор. Также на боковых поверхностях допускаются технологические отверстия для удобства эксплуатации и транспортирования.
Условное обозначение линеек приведено на рисунке 1.
Линейка поверочная ШП-ТК-ХХ-ХХХХ
-----------Длина линейки (см. таблицу 1)
-----------------Класс точности (см. таблицу 1)
Рисунок 1 - Условное обозначение линеек
Таблица 1
|
Характеристика |
Значение |
|
Класс точности |
00; 0; 01 |
|
Длина линейки, мм |
300; 400; 500; 600; 700; 800; 900;1000;1100; 1200;1300; 1400;1500;1600;1700; 1800; 1900; 2000; 2100; 2200; 2300; 2400;2500;3000 |
|
Примечание - Допускается изготовление линеек произвольной длины в диапазоне от 300 до 3000 мм, при этом метрологические характеристики устанавливаются равными метрологическим характеристикам ближайшего меньшего типоразмера | |

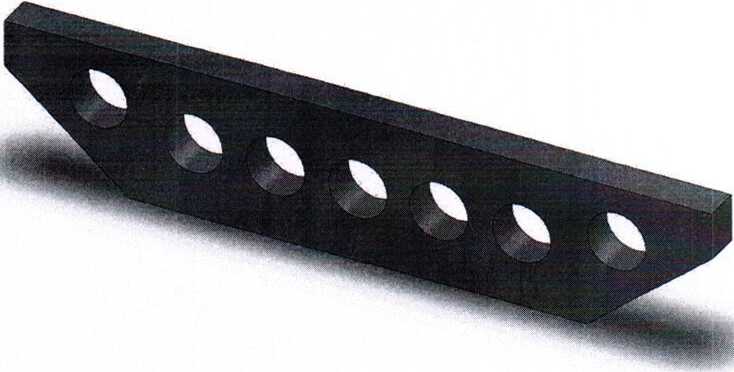

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 2-5.
Таблица 2
|
Параметр шероховатости Ra, мкм. не более | |||||
|
рабочих поверхностей |
боковых поверхностей | ||||
|
для классов точности |
для классов точности | ||||
|
00 |
0 |
01 |
00 |
0 |
01 |
|
0,63 |
0.80 |
0,80 |
2,5 |
2,5 |
2,5 |
Таблица 3
|
Номинальная длина рабочей поверхности линейки, мм |
Допускаемое отклонение от прямолинейности в продольном направлении, мкм. не более | ||
|
для классов точности | |||
|
00 |
0 |
01 | |
|
300 |
1.5 |
2,2 |
3,5 |
|
400 |
1.6 |
2.5 |
4.0 |
|
500 |
1.8 |
2,8 |
4.5 |
|
600 |
2,0 |
3,0 |
5.0 |
|
700 |
2.1 |
3,3 |
5,3 |
|
800 |
2,2 |
3.5 |
5.6 |
|
900 |
2,3 |
3.7 |
5.8 |
|
1000 |
2,5 |
4.0 |
6.0 |
|
1100 |
2.8 |
4.3 |
6.5 |
|
1200 |
3,0 |
4.7 |
7.0 |
|
1300 |
3,2 |
5.0 |
7,5 |
|
1400 |
3.5 |
5.3 |
8.0 |
|
1500 |
3,7 |
5,7 |
9.0 |
|
1600 |
4,0 |
6,0 |
10,0 |
|
1700 |
4,2 |
6,5 |
10.5 |
|
1800 |
4.5 |
7.0 |
11.0 |
|
1900 |
4,8 |
7.5 |
11.5 |
|
2000 |
5,0 |
8,0 |
12,0 |
|
2100 |
5.2 |
8.4 |
12,5 |
|
2200 |
5.4 |
8.8 |
13.0 |
|
2300 |
5.6 |
9.2 |
14.0 |
|
2400 |
5.8 |
9,6 |
15,0 |
|
2500 |
6,0 |
10.0 |
16.0 |
|
3000 |
8.0 |
12.0 |
20.0 |
|
Примечание - Отклонение от прямолинейности в продольном направлении не нормируется на расстоянии 5 мм от края при длине линеек до 2500 мм и на расстоянии 10 мм при длине линеек более 2500 мм. | |||
Таблица 4
|
Номинальная длина рабочей поверхности линейки, мм |
Допускаемое отклонение от прямолинейности в поперечном направлении, мкм, нс более | ||
|
для классов точности | |||
|
00 |
0 |
01 | |
|
1 |
2 |
3 |
4 |
|
300 |
0,5 |
1.0 |
1.5 |
|
400 |
0,5 |
1.0 |
1.5 |
|
500 |
1.0 |
1.0 |
1.5 |
|
600 |
1,0 |
1.0 |
1.5 |
|
700 |
1.0 |
1.0 |
1.5 |
|
800 |
1,0 |
1.0 |
1,5 |
|
900 |
_____ПО ____ |
1,0 |
1.5 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
|
1000 |
1,0 |
1,5 |
2,0 |
|
1100 |
1,0 |
1,5 |
2.0 |
|
1200 |
1.0 |
1.5 |
2.0 |
|
1300 |
1.0 |
1.5 |
2.0 |
|
1400 |
1.0 |
1.5 |
2.0 |
|
1500 |
1,0 |
1,5 |
2,0 |
|
1600 |
1,5 |
2,0 |
3.0 |
|
1700 |
1,5 |
2.0 |
3.0 |
|
1800 |
1.5 |
2,0 |
3.0 |
|
1900 |
1.5 |
2,0 |
3.0 |
|
2000 |
1,5 |
2.0 |
3.0 |
|
2100 |
1.5 |
2.0 |
3.0 |
|
2200 |
1.5 |
2,0 |
3.0 |
|
2300 |
1,5 |
2,0 |
3.0 |
|
2400 |
1.5 |
2.0 |
3,0 |
|
2500 |
2,0 |
3.0 |
4.0 |
|
3000 |
2,0 |
3.0 |
4,0 |
|
Примечание - Отклонение от прямолинейности в поперечном направлении не нормируется на расстоянии 2 мм от края при длине линеек до 2500 мм и на расстоянии 3 мм при длине линеек более 2500 мм. | |||
Таблица 5
|
Номинальная длина рабочей поверхности линейки, мм |
Допускаемое отклонение от параллельности, мкм, не более | ||
|
для классов точности | |||
|
00 |
0 |
01 | |
|
1 |
2 |
3 |
4 |
|
300 |
2,0 |
3,5 |
5,5 |
|
400 |
2,5 |
4.0 |
6,0 |
|
500 |
— |
4.5 |
7,0 |
|
600 |
— |
5.0 |
8.0 |
|
700 |
— |
5.2 |
8.5 |
|
800 |
— |
5,5 |
9,0 |
|
900 |
— |
5.8 |
9,5 |
|
1000 |
— |
6,0 |
10,0 |
|
1100 |
— |
6,5 |
11.0 |
|
1200 |
— |
7,0 |
12.0 |
|
1300 |
— |
7,5 |
13.0 |
|
1400 |
— |
8.0 |
14.0 |
|
1500 |
— |
9,0 |
15.0 |
|
1600 |
— |
10.0 |
16.0 |
|
1700 |
— |
— |
17.0 |
|
1800 |
— |
— |
18.0 |
|
1900 |
— |
— |
19.0 |
|
_____ 2000_________ |
— |
— |
20.0 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
|
2100 |
— |
— |
21,0 |
|
2200 |
— |
— |
22.0 |
|
2300 |
— |
— |
23.0 |
|
2400 |
— |
— |
24.0 |
|
2500 |
— |
— |
25,0 |
|
3000 |
— |
— |
30,0 |
|
Примечание - Отклонение от параллельности не нормируется на расстоянии 2 мм от края в поперечном направлении при длине линеек до 2500 мм и 3 мм при длине линеек более 2500 мм, а в продольном направлении на расстоянии 5 мм от края при длине до 2500 мм и на расстоянии 10 мм при длине линеек более 2500 мм. | |||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 6-7.
Таблица 6
|
Наименование |
Значение |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C: для классов точности 00 и 0 для класса точности 01 относительная влажность окружающего воздуха, %, не более |
20 ±3 20 ±5 80 |
|
Условия транспортирования: диапазон температуры окружающего воздуха, °C относительная влажность окружающего воздуха при температуре 35 °C, %, не более |
от минус 50 до плюс 50 98 |
|
Отклонение габаритных размеров, мм, не более |
±5 |
Таблица 7
|
Номинальная длина рабочей поверхности линейки, мм |
Габаритные размеры, мм | |
|
Ширина |
Высота | |
|
1 |
2 |
3 |
|
300 |
40 |
60 |
|
400 |
40 |
60 |
|
500 |
40 |
60 |
|
600 |
40 |
70 |
|
700 |
40 |
70 |
|
800 |
40 |
70 |
|
900 |
40 |
80 |
|
1000 |
40 |
80 |
|
1100 |
50 |
80 |
|
1200 |
50 |
100 |
|
1300 |
50 |
100 |
|
1400 |
60 |
100 |
|
1500 |
60 |
150 |
|
1600 |
60 |
150 |
Продолжение таблицы 7
|
1 |
2 |
3 |
|
1700 |
70 |
150 |
|
1800 |
80 |
150 |
|
1900 |
80 |
200 |
|
2000 |
80 |
200 |
|
2100 |
80 |
200 |
|
2200 |
90 |
200 |
|
2300 |
100 |
250 |
|
2400 |
110 |
250 |
|
2500 |
120 |
250 |
|
3000 |
140 |
300 |
Комплектность
Таблица 8
|
Наименование |
Количество |
|
Линейка поверочная ШП-ТК |
1 |
|
Паспорт |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта и маркировку.
Поверка осуществляется по МРБ МП.3492-2022 «Система обеспечения единства измерений Республики Беларусь. Линейки поверочные ШП-ТК. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГУ BY 190480943.009-2023 «Линейки поверочные ШП-ТК. Технические условия»;
методику поверки:
МРБ МП.3492-2022 «Система обеспечения единства измерений Республики Беларусь. Линейки поверочные ШП-ТК. Методика поверки».
Перечень средств поверки: представлен в таблице 9.
Таблица 9____________
_________ Наименование и тип средств поверки_______________________
Термогигрометр UNITESS ТНВ 1___________________________________________
Рулетка Р10УЗК ГОСТ 7502-98____________________________________
Уровень брусковый 200-0.02 ГОСТ 9392-89_____________________________________
Профилометр ГОСТ 19300-86__________________________________
Автоколлиматор АК-0,25_____________
Линейка поверочная ШМ-ТК ГОСТ 8026-92
Головка 1ИГПВГ ГОСТ 28798-90___________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: линейки поверочные ШП-ТК соответствуют требованиям ТУВУ 190480943.009-2023.
Другие Линейки
