Термографы мультиспектральные ТМ-3
| Номер в ГРСИ РФ: | РБ 03 10 7861 21 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ГНУ "Институт тепло- и массообмена имени А.В. Лыкова НАН Беларуси", г. Минск |
|
Описание типа РБ 03 10 7861 21 [2022-05-17]
rb-03-10-7861-21_2022-05-17.pdf
|
Скачать |
Термографы мультиспектральные ТМ-3 (далее - измерители) предназначены для измерения и визуализации температурных полей поверхностей горячих тел со спектральным диапазоном излучения от 640 до 840 нм в диапазоне от 900 °C до 2250 °C, который разбит на два поддиапазона: среднетемпературный от 900 °C до 1500 °C и высокотемпературный от 1500 °C до 2250 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7861 21 |
| Наименование | Термографы мультиспектральные ТМ-3 |
| Год регистрации | 2021 |
| Номер сертификата | 13980 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | ГНУ "Институт тепло- и массообмена имени А.В. Лыкова НАН Беларуси" (изготовитель - Белорусский государственный университет), г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ГНУ "Институт тепло- и массообмена имени А.В. Лыкова НАН Беларуси" (изготовитель - Белорусский государственный университет)
Адрес: 220030, г. Минск, пр. Независимости, 4
Контакты: тел./факс: 209-58-81
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.3066-2021. |
Поверители
Скачать
|
Описание типа РБ 03 10 7861 21 [2022-05-17]
rb-03-10-7861-21_2022-05-17.pdf
|
Скачать |
Описание типа
Назначение
Термографы мультиспектральные ТМ-3 (далее - измерители) предназначены для измерения и визуализации температурных полей поверхностей горячих тел со спектральным диапазоном излучения от 640 до 840 нм в диапазоне от 900 °C до 2250 °C, который разбит на два поддиапазона: среднетемпературный от 900 °C до 1500 °C и высокотемпературный от 1500 °C до 2250 °C.
Область применения - определение и визуализация температурных полей, которые формируются в процессе изготовления и испытаний элементов конструкций сложных изделий с повышенной термостойкостью, а также при исследовании и контроле температурных режимов тепловой модификации свойств различных материалов на предприятиях машиностроения и других отраслей.
Описание
Применяемый принцип измерения температуры бесконтактный и основан на определении интенсивности теплового излучения поверхностей горячих тел в трех перекрывающихся участках спектра и сопоставлении зарегистрированных значений с температурными зависимостями, полученными в процессе градуировки измерителя по излучению модели абсолютно черного тела (АЧТ). Используемая спектральная область оптимизирована под диапазон измеряемых температур, что снижает погрешности измерений и не требует применения дорогостоящей инфракрасной оптики.
Существует удобная функция определения и вывода на экран максимальной по полю зрения температуры Ттах и построения ее графической зависимости от времени Гтах(0- Есть возможность записи контролируемых теплотехнических процессов и их покадрового просмотра с воспроизведением всех регистрируемых и рассчитываемых параметров.
Измеритель состоит из блока оптико-электронной регистрации полей теплового излучения (далее - регистрирующей камеры), использующего однокристальную КМОП матрицу кремниевых фотодиодов с цифровым выходом и устройства обработки и визуализации на основе персонального компьютера, ноутбука или планшета ё^ераци-онной системой Windows. Общий вид термографа с ввернутым в объектив «Nikon» AF Nikkor 50mm f/1.8D нейтральным ослабляющим фильтром и использовании в качестве устройства обработки и визуализации планшета Lenovo ideapad MIIX 310-10ICR с операционной системой Windows 10 показан на рисунке 1. При необходимости измеритель может оснащаться объективом другого типа с выполнением предприятием изготовителем операций по градуировке измерителя по излучению модели абсолютно черного тела в диапазоне измеряемых температур.
Для ДОКУ*»**0*/
Место нанесения знака поверки в виде клейма-наклейки и места пломбирования приведены в Приложении А к описанию типа.

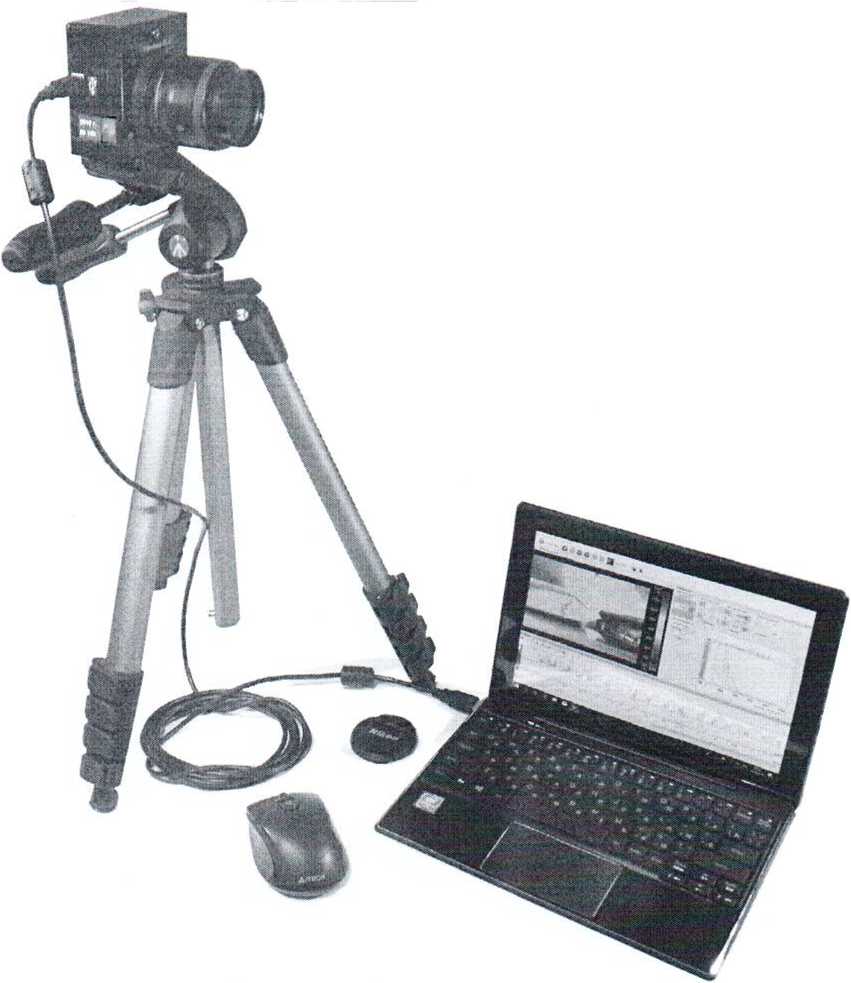

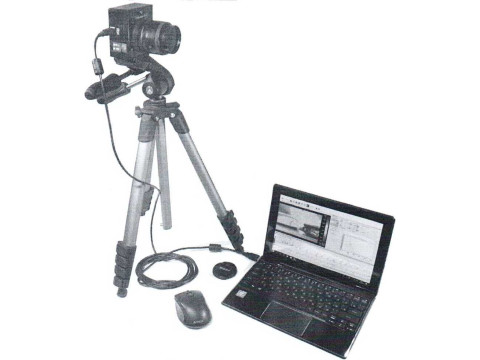

Рисунок 1 - Внешний вид измерителя
Хорошее пространственное и температурное разрешение измерителя в совокупности с малой погрешностью формирования температурного поля, наличием его цветного изображения со шкалой температур, возможностью построения его разнообразных сечений, а также записи-воспроизведения позволяют проводить объективный анализ энергоэффективности высокотемпературных теплотехнических процессов, осуществлять их оптимизацию и создавать документированные протоколы.
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора блока оптико-электронной регистрации для обеспечения нормального функционирования измерителя. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в защищенную от записи память микропроцессора блока оптико-электронной регистрации измерителей предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (Термограф) - предназначено для управления средством измерения термограф мультиспектральный ТМ-3. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационной номер) ПО |
|
Встроенное |
Встроенное ПО |
не ниже’ 25 |
|
Внешнее |
Термограф (ThermovisionSetup v1_8.13.exe) |
не ниже 1.8.13 |
|
Примечание. При условии неизменности метрологической части ПО | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Диапазоны измеряемых температур: - среднетемпературный, °C; - высокотемпературный, °C |
от 900 до 1500 от 1500 до 2250 |
|
Единица наименьшего разряда индикации измеряемой температуры, °C |
1 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры t, °C |
±О,ОО5(Г+То), где Т0=273,15 |
|
Количество активных элементов в используемой матрице фотодетекторов |
752x480 |
|
Поле обзора измерителя по горизонтали и по вертикали H*V при использовании объектива с фокусным расстоянием f= 50 мм и расстоянии между кольцом крепления объектива и поверхностью тела Z = 2000 мм, не менее, мм*мм |
175x112 |
|
Спектральный диапазон, в котором регистрируется тепловое излучение, мкм |
от 0,64 до 0,84 |
|
Количество спектральных участков, в которых одновременно регистрируется тепловое излучение |
3 |
|
Диапазон установки эффективных значений коэффициентов теплового излучения в используемых спектральных участках |
от 0,1 до 1,0 |
■
Окончание таблицы 2
|
1 |
2 |
|
Индикация измеряемых значений максимальной температуры наблюдаемой поверхности и изображения ее температурного поля |
На экране монитора устройства обработки и визуализации |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C; - диапазон относительной влажности воздуха, % |
от 10 до 35 до 75 |
|
Напряжение питания, В |
от интерфейса USB (5 В) |
|
Габаритные размеры, мм, не более |
96x96x84 (без объектива) |
|
Масса, кг, не более |
0,5 (без объектива) |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель методом лазерной маркировки и на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Комплектность соответствует таблице 2.
Лист 4
Дли документов/
Таблица 2
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Блок оптико-электронной регистрации |
ИУФГ.468426.001 |
1 |
|
2 |
Объектив «Nikon» AF Nikkor 50mm f/1.8D* |
ИУФГ.405339.001 |
1 |
|
3 |
Нейтральный ослабляющий фильтр** |
ИУФГ.405339.001 |
1 |
|
4 |
Устройство управления, обработки и отображения данных - ноутбук или планшет*** |
— | |
|
5 |
Кабель USB |
Туре А на Туре-В |
1 |
|
6 |
Набор удлиняющих колец |
JINTU Metal Macro Extension Adapter Tube Ring for Nikon F |
1 |
|
7 |
Штатив Falcon Eyes EasyPod 135 **** |
ИУФГ.405339.001 |
1 |
|
8 |
USB-флэш-накопитель с программным обеспечением термографа***** |
— |
1 |
|
9 |
Руководство по эксплуатации |
ФДБИ 140.00.00.001 РЭ |
1 |
|
10 |
Методика поверки |
МРБ МП.001-2020 | |
|
12 |
Паспорт |
ФДБИ 140.00.00.000 ПС | |
|
12 |
Упаковка (картонная коробка) |
— |
1 |
|
Примечание: * могут поставляться другие объективы * * может поставляться нейтральный фильтр другого типа * ** поставляется по согласованию с Заказчиком * *** может поставляться другой штатив * **** если в комплект поставки входит ноутбук или планшет, программное обеспечение записывается в его внутреннюю память и USB-флэш-накопитель не поставляется. | |||
'I I --<2 \
I (государстве»^* реесгр П I Средств измерении I \\ \ Р&<М>лики Беларусь /
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100235722.249-2019 «Термограф мультиспектральный ТМ-3. Технические условия».
МРБ МП.3066-2021 «Система обеспечения единства измерений Республики Беларусь. Термограф мультиспектральный ТМ-3. Методика поверки.
Заключение
Термографы мультиспектральные ТМ-3 соответствуют требованиям ТУ BY 100235722.249-2019, ТР ТС 020/2011.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр
испытаний средств измерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024
