Хроматографы газовые TRACE 1300/1310
| Номер в ГРСИ РФ: | РБ 03 09 7865 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
Хроматографы газовые TRACE 1300/1310 (далее-хроматографы) предназначены для измерения содержания органических и неорганических смесей веществ при качественном и количественном химического анализе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7865 21 |
| Наименование | Хроматографы газовые TRACE 1300/1310 |
| Год регистрации | 2021 |
| Номер сертификата | 13984 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | фирма "Thermo Fisher Scientific", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "Thermo Fisher Scientific"
Адрес: 401 Millcreek Road, Marietta, Ohio 45750-4304
Контакты: (740)374-1849, www.thermofisher.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.1877-2009 (изменение №1-4). |
Поверители
Скачать
|
Описание типа РБ 03 09 7865 21 [2021-04-05]
rb-03-09-7865-21_2021-04-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 7865 21 [2022-05-17]
rb-03-09-7865-21_2022-05-17.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые TRACE 1300/1310 (далее-хроматографы) предназначены для измерения содержания органических и неорганических смесей веществ при качественном и количественном химического анализе.
Хроматографы могут использоваться в химической, нефтехимической, пищевой, фармацевтической промышленности, при контроле окружающей среды, в судебно-медицинской экспертизе.
Описание
Принцип действия хроматографов основан на разделении смесей веществ и последующим их детектировании.
Хроматографы выпускают следующих модификаций:
- хроматограф TRACE 1300/1310 с пламенно-ионизационным детектором FID);
- хроматограф TRACE 1300/1310 с детектором по теплопроводности (TCD);
- хроматограф TRACE 1300/1310 с азотно-фосфорным детектором (NPD);
- хроматограф TRACE 1300/1310 с пламенно-фотометрическим детектором (FPD);
- хроматограф TRACE 1300/1310 с импульсно-разрядным детектором (PDD);
- хроматограф TRACE 1300/1310 с масс-селективными детектором (одинарный квадруполь ISQ);
- хроматограф TRACE 1300/1310 с масс-селективным детектором (одинарный квадруполь ISQ 7000);
- хроматограф TRACE 1300/1310 с масс-селективным детектором (тройной квадруполь (TSQ 8000);
- хроматограф TRACE 1300/1310 с масс-селективным детектором (тройной квадруполь (TSQ 9000).
r=cyzBDcr3eWiw
Исполнение TRACE 1310 отличается от TRACE 1300 наличием встроенного сенсорного цветного с дисплея с иконками управления и отображением всех параметров.
Хроматографы состоят из основного блока, включающего термостат с детекторами и колонками, блок ввода проб, блок контроля газовых потоков и системы управления и обработки данных.
Для ввода проб предусмотрены следующие устройства: стандартный инжектор для насадочных колонок, стандартный инжектор с делением /без деления пробы для капиллярных колонок, охлаждаемый инжектор для прямого ввода пробы, температурнопрограммируемый инжектор.
При работе могут использоваться как насадочные, так и капиллярные колонки. Газообразные и жидкие пробы могут вводиться в хроматограф вручную или с помощью автосамплера.
Возможны следующие типы дозирования: с делением и без деления потоков, ввод пробы непосредственно в колонку.
Хроматографы могут одновременно работать с несколькими детекторами.
Оборудование и комплектующие изготавливаются на производственных площадках в Китае (Т71-6, No. 211, Qin Qiao Road, China (Shanghai) Free Trade Zone, Shanghai, China, 201206), Сингапуре (Blk 33 Marsiling Industrial Estate Rd 3, #07-06, Singapore 739256).
В хроматографе предусмотрена возможность работы как с ручным контрольным модулем, так и с использованием пакетов программного обеспечения Xcali-bur™, TraceFinder, Chromeleon, Compound Discoverer, Agilent OpenLab CDS.
Пакеты программного обеспечения Xcalibur™, TraceFinder, Chromeleon, Compound Discoverer, Agilent OpenLab CDS включает раздел, предусматривающий контроль и тестирование метрологических характеристик хроматографа, и выдачу протоколов поверки.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1.
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) |
|
версия, не ниже | |
|
Xcalibur"71 |
4.1 |
|
TraceFinder |
4.1 |
|
Chromeleon for GC SE |
7.2.5 |
|
Chromeleon for GC WE |
7.2.5 |
|
Chromeleon GC/MS PROMO |
7.2.5 |
|
Compound Discoverer |
3.2 |
|
Agilent OpenLab CDS |
2.Х |
Внешний вид хроматографов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

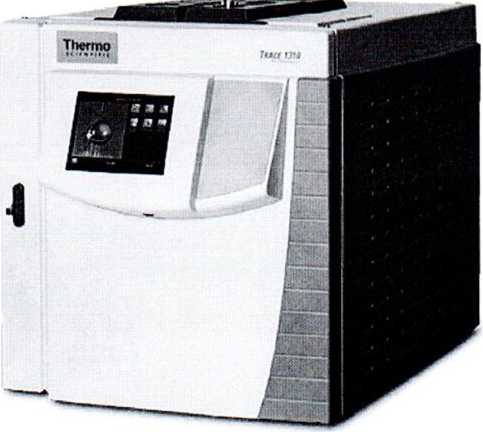

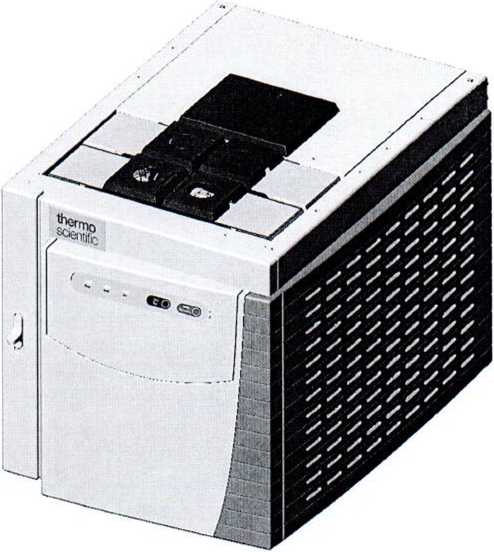

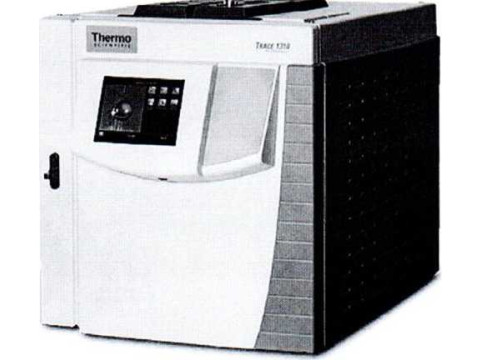

Рисунок 1. Внешний вид хроматографов TRACE 1300/1310
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 2-3.
|
Характеристика |
Значение характеристики TRACE 1300/1310 с детекторами | ||||
|
—~^__Тип детектора |
FID (пламенноионизационный) |
TCD (по теплопроводности) |
NPD (азотно-фосфорный) |
FPD пламеннофотометрический |
PDD (импульсноразрядный) |
|
Предел детектирования, не более |
2 -10’12 гС/с (н-гексадекан) |
110’11 г/см3 (н-гексадекан) |
5 Ю’10 rN/c 2Ю‘10гР/с (азобензол) |
1-Ю'11 гР/с 5-1011 rS/c (хлорпирифос) |
1-10’12 гС/с (н-гексадекан) |
|
ОСКО (по площади или высоте пика) в автоматическом режиме, %, не более |
2,0 |
2,0 |
3,0 |
3,0 |
2,0 |
|
ОСКО (по площади или высоте пика) для ручного ввода, %, не более |
4,0 |
4,0 |
5,0 |
5,0 |
4,0 |
|
ОСКО (по времени удерживания) в автоматическом режиме, %, не более |
0,1 |
0,3 |
0,1 |
0,1 |
0,1 |
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
|
Уровень флуктуационных шумов, не более |
1 10 13 А |
3 1О’ЬВ |
4-10’14 А |
2 10’12 А |
1-10’1J А |
|
Дрейф нулевого сигнала, не более |
1-10-12 А/ч |
ЗЮЬ В/ч |
0,1-10’12 А/ч |
2-10‘11 А/ч |
1-1012 А/ч |
|
Изменение выходного сигнала за 12 часов непрерывной работы, %, не более |
±3,0 |
±5,0 |
±5,0 |
±5,0 |
±3,0 |
|
Габаритные размеры хроматографического блока, мм, не более |
450x440x670 | ||||
|
Масса, кг, не более |
35 | ||||
|
Напряжение питания переменного тока, В |
230+23 | ||||
|
Потребляемая мощность, ВА, не более |
2000 | ||||
|
Диапазон рабочих температур, °C |
от 15 до 25 | ||||
|
(Относительная влажность 'окружающего воздуха при 25 °C, % |
от 20 до 80 | ||||
'ф //
|
Характеристика |
Значение характеристики TRACE 1300/1310 с детекторами | |||
|
—-- --...Тип детектора____ |
ISQ (масс-селективный) |
TSQ 8000 (масс-селективный) |
ISO 7000 (масс-селективный) |
TSQ 9000 (масс-селективный) |
|
Диапазон регистрируемых масс, а.е.м. |
От 1,2 до 1100 |
От 1,2 до 1100 |
От 1,2 до 1100 |
От 1,2 до 1100 |
|
Отношения сигнал/шум (по m/z 284) не менее |
1500:1 1 пг/мкл для октафторнафталина, гексадекана |
600:1 1 пг/мкл для октафторнафталина, гексадекана |
1500:1 1 пг/мкл для октафторнафталина, гексадекана |
600:1 1 пг/мкл для октафторнафталина, гексадекана |
|
ОСКО (по площади пика) в автоматическом режиме, %, не более |
6,0 |
6,0 |
6,0 |
6,0 |
|
ОСКО (по площади пика) для ручного ввода, %, не более |
10,0 |
10,0 |
10,0 |
10,0 |
|
ОСКО (по времени удерживания) в автоматическом режиме, %, не более |
0,1 |
0,1 |
0,1 |
0,1 |
|
ОСКО (по времени удерживания) для ручного ввода, %, не более |
1.0 |
1,0 |
1,0 |
1,0 |
|
Изменение выходного сигнала за 12 часов непрерывной работы, %, не более |
+6,0 |
±6,0 |
±6,0 |
±6,0 |
|
Напряжение питания переменного тока, В |
230±23 | |||
|
Потребляемая мощность, В-А, не более |
1800 |
4500 |
1700 |
5500 |
|
Диапазон рабочих температур, °C |
от 15 до 25 | |||
|
Относительная влажность окружающего воздуха при 25 °C, % |
от 20 до 80 | |||
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию хроматографа.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
-хроматограф;
- комплект инструментов;
- руководство по эксплуатации;
- методика поверки МРБ МП.1877-2009 с извещением № 4 об изменении.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Thermo Fisher Scientific" (США)
Методика поверки МРБ МП. 1877-2009 "Хроматографы газовые серии Trace", извещением об изменении № 4.
Заключение
Хроматографы газовые TRACE 1300/1310 соответствуют технической документации изготовителя "Thermo Fisher Scientific" (США).
Хроматографы газовые TRACE 1300/1310 соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (декларация о соответствии № ЕАЭС N RUfl-US.HB27.A. 15120/20 от 28.08.2020).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93 тел. 378-98-13
Аттестат аккредитации № BY/ 112 1.0025 (действителен до 30.03.2024)
