Комплексы поверочные "Пеленг СФ-07"
| Номер в ГРСИ РФ: | РБ 03 99 7866 21 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 99 7866 21 [2021-11-08]
rb-03-99-7866-21_2021-11-08.pdf
|
Скачать |
Область применения: поверочные лаборатории.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 7866 21 |
| Наименование | Комплексы поверочные "Пеленг СФ-07" |
| Год регистрации | 2021 |
| Номер сертификата | 13985 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 25, 220114, г. Минск,
Контакты: (017) 389-11-00 / (017) 389-11-24 / E-mail: info@peleng.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | МРБ МП. 1819-2008 «Система обеспечения единства измерений Республики Беларусь. Комплекс поверочный «Пеленг СФ-07». Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 99 7866 21 [2021-11-08]
rb-03-99-7866-21_2021-11-08.pdf
|
Скачать |
Описание типа
Назначение
Область применения: поверочные лаборатории.
Описание: в состав комплексов входят:
стенд для измерения частоты следования импульсов;
приспособление для установки угла поворота оси румбометра; приспособление для проверки момента трения в подшипниках.
Принцип действия стенда для измерения частоты следования импульсов состоит в преобразовании блоком электроники частотно-модулированного сигнала, выдаваемого анемометром, вычислении скорости вращения оси анемометра и эквивалентной скорости ветра, отображении значения скорости ветра на интегрированном в блок электроники дисплее. Ось анемометра вращается со скоростью, лежащей в диапазоне, который соответствует скорости ветра от 0,76 до 55,32 м/с. Значение скорости ветра на дисплее блока электроники сравнивается со значением скорости ветра, измеренным поверяемым анеморумбометром.
Приспособление для установки угла поворота оси румбометра представляет собой лимб с круговой шкалой с ценой деления 1°, закрепляемый на корпусе румбометра, и стрелки, закрепляемой на его оси. Значение угла поворота оси румбометра, выставленного по шкале сравнивается со значением, измеренным поверяемым анеморумбометром.
Фотографии общего вида составных частей комплекса приведены в приложении I.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование и единицы измерения характеристики |
Значение характеристик и |
|
1 |
2 |
|
Диапазон измерений частоты следования импульсов, Гц |
от 5 до 600 |
|
Пределы допускаемой погрешности комплекса при измерении частоты следования импульсов: от 5 до 50 Гц включ. (абсолютная погрешность), Гц св. 50 до 600 Гц (относительная погрешность), % |
±0,7 ± 1,5 |
|
Диапазон преобразований частоты следования импульсов в значение скорости ветра, м/с |
от 0,76 до 55,32 |
|
Пределы допускаемой погрешности комплекса при преобразовании частоты следования импульсов в значение скорости ветра: от 0,76 до 4,89 м/с включ. (абсолютная погрешность), м/с св. 4,89 до 55,32 м/с (относительная погрешность), % |
±0.7 ± 1,5 |
|
Масса грузов для проверки момента вращения, г, не более: для анемометра для румбометра |
2,8.0.2 4,5,).з |
|
Диапазон измерений угла поворота оси румбометра, ° |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности комплекса при измерении угла поворота оси румбометра, ° |
± 1 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование и единицы измерения характеристики |
Значение характеристики |
|
2 | |
|
Диапазон напряжений питания от сети неременного тока с номинальной частотой 50Гц, В |
230 ± 23 |
|
11отребляемая мощность, Вт. не более |
20 |
|
Время выхода на рабочий режим, мин, не более |
10 |
|
Время установления показаний, с, не менее |
6 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 |
IP30 |
1 [родолженис таблицы 2
|
1 |
2 |
|
Габаритные размеры, мм, не более: | |
|
блок электроники |
205x200x95 |
|
привод анемометра |
105x96x85 |
|
приспособление для измерения момента трения |
125x50x60 |
|
приспособление для проверки угла поворота оси | |
|
ру мбо метра |
145x100x60 |
|
Масса, кг, не более: | |
|
блок электроники |
2,0 |
|
। привод анемометра |
0,8 |
|
1 приспособление для измерения момента трения |
0,1 |
|
приспособление для проверки угла поворота оси | |
|
ру мбо метра |
0,14 |
|
У с л о в и я э к с п л у а та ц и и: | |
|
диапазон температур окружающего воздуха, °C |
от 1 до 40 |
|
верхнее значение относительной влажности | |
|
воздуха при температуре 25 °C, % |
80 |
Комплектность
Таблица 3
|
Наименование____________________ Стенд для измерения частоты следования импульсов: блок электроники пр иво д ан е м о метра кабель кабель сетевой |
Количество 1 экз. 1 экз. 1 экз. 1 экз. |
|
Приспособление для установки угла поворота оси румбометра |
1 экз. |
|
Приспособление для проверки момента трения |
1 экз. |
|
Комплект принадлежностей |
1 экз. |
|
Кабель |
1 экз. |
|
Футляр № 1 |
1 экз. |
|
Футляр №2 |
1 экз. |
|
Комплект запасных частей |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МРБ МП. 1819-2008 |
1 экз. |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист паспорта.
Поверка осуществляется по МРБ МП.1819-2008 "Система обеспечения единства измерений Республики Беларусь. Комплекс поверочный "Пеленг СФ-07". Методика поверки".
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 100230519.183-2008 Комплекс поверочный "Пеленг СФ-07".
Технические условия.
методику поверки:
МРБ МП. 1819-2008 Система обеспечения единства измерений Республики Беларусь. Комплекс поверочный "Пеленг СФ-07". Методика поверки.
Перечень средств поверки: представлен в таблице 4.
Таблица 4__
Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА
Весы лабораторные, предел взвешивания 200 г, пределы допускаемой абсолютной погрешности ± 0,001 г, ГОСТ 24104 - 2001.__________
Частотомер электронно-счетный 43 - 57, диапазон измерений частоты от 0,1 Гц до 10 МГц, пределы относительной погрешности по частоте
I встроенного опорного генератора ±240~'\___________________________________
Генератор импульсов Г5-60, пределы допускаемой погрешности установки длительности импульсов ± 10‘6-т, где т- установленная длительность импульсов._____
Микроскоп инструментальный ИМЦЛ -2 160x80, Б, ГОСТ 8074-82.____
Идентификация программного обеспечения: приведена в таблице 5.
Таблица 5
|
Обозначение прибора |
Идентификационное наименование ПО |
Помер версии ПО, не ниже |
|
СФ-07 |
6263. DD1 |
V.1.00 |
|
6263.DD2 |
V. 1.00 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: комплексы поверочные "Пеленг СФ-07" соответствуют ТУ BY 100230519.183-2008 "Комплекс поверочный "Пеленг СФ-07" Технические условия", техническим регламентам Таможенного союза "О безопасности низковольтного оборудования", ГР ТС 004/2011, "Электромагнитная совместимость технических средств", ТРТС 020/2011.
11роизводитель средств измерений:
ОАО "Пеленг"
2201 14, Республика Беларусь, г. Минск, ул. Макаенка, 25,
тел. (017) 267-33-70, факс. (017) 369-75-42,
e-mail: info@peleng.by
Уполномоченное юридическое лицо, проводившее испытания средств измерений / метрологическую экспертизу единичного экземпляра средств измерений
I {аучно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Гел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024
Приложения: I. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
В.Л. Гуревич

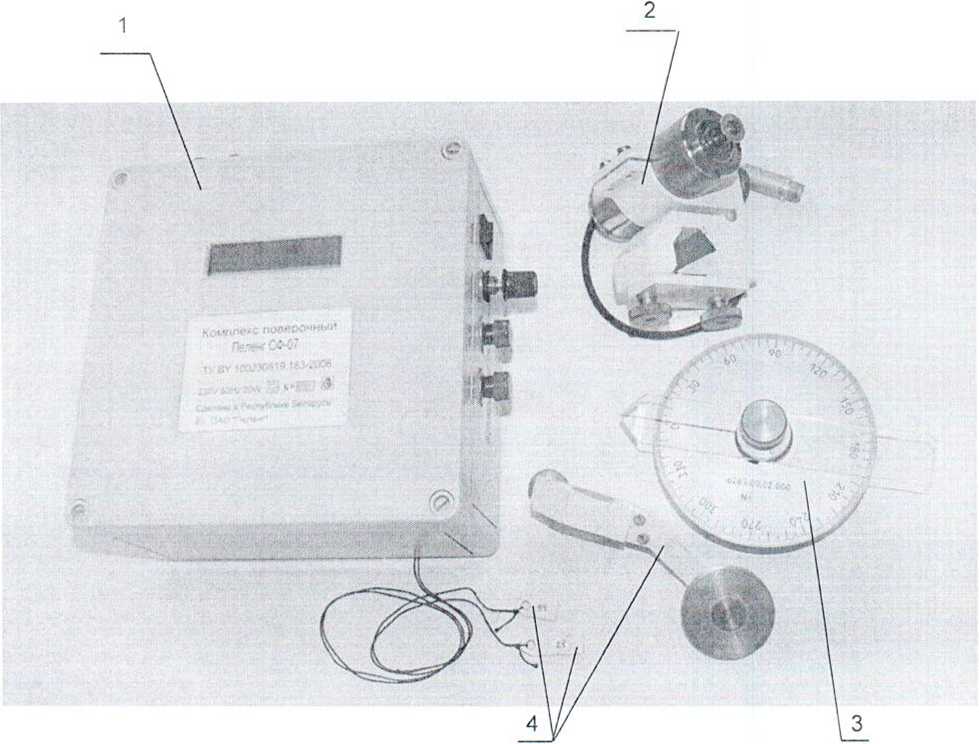

Приложение 1 (обязательное)
Фотографии общего вида комплекса поверочного "Пеленг СФ-07"
1 - блок электроники стенда для измерения частоты следования импульсов;
2 - привод анемометра стенда для измерения частоты следования импульсов;
3 - приспособление для установки угла поворота оси румбометра;
4 - приспособление для проверки момента трения

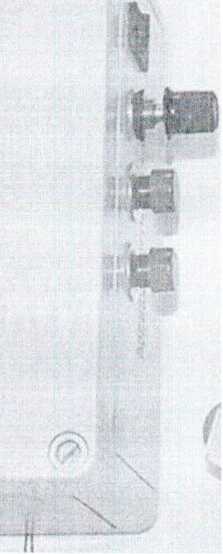

Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место нанесения знака поверки
Ki widokc поверочный
