Измерители давления газа ФД-09

Назначение

Измерители давления газа ФД-09 (далее - измеритель), предназначены для измерения избыточного давления и разности давлений (дифференциального давления) газов в газовом оборудовании газопроводов низкого, среднего или высокого давления.

Область применения - производственные помещения и наружные установки предприятий химической, газодобывающей, энергетической промышленности, коммунальном хозяйстве.

Описание

Измеритель представляет собой электронный портативный прибор с жидкокристаллическим индикатором взрывозащищенного исполнения. В качестве датчика давления в измерителе используется тензорезистивный датчик.

Конструктивно измеритель состоит из корпуса с размещенными внутри него платами, отсеком питания, блоком искрозащиты. Корпус измерителя выполнен из металла.

В торце сверху расположены два штуцера для подключения источников давления. Маркировка штуцеров показана в верхней части лицевой панели измерителя.

Электрическое питание автономное - от четырех аккумуляторных батарей типа 4 х MS-4/5A1600.

Взрывозащищенность измерителя обеспечивается выполнением электронного блока с видом взрывозащиты «искробезопасная электрическая цепь i» уровня «ib» по

ГОСТ 31610.11 (МЭК 60079-11-2010), а также выполнением требований ГОСТ 31610.0 (МЭК 60079-0-2011) и предназначен для эксплуатации во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты 1Ех ib IICT5 Gb.

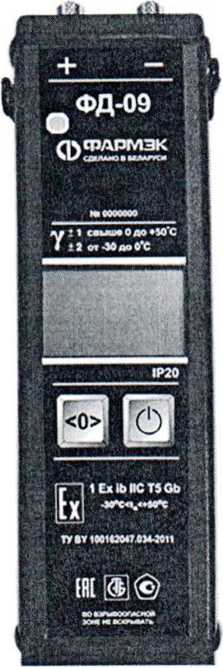

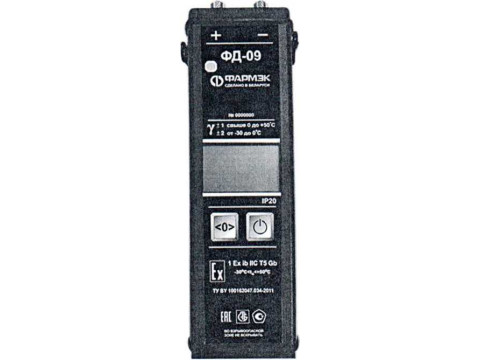

Внешний вид измерителя приведен на рисунке 1.

Рисунок 1 Внешний вид измерителя давления газа ФД-09

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки и места пломбировки изготовителя приведена в приложении А к Описанию типа.

Программное обеспечение

На измерителе давления газа ФД-09 установлено программное обеспечение (ПО) FD09.hex. Идентификационные данные ПО представлены в таблице 1.

Таблица 1.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФД-09 и измеренных данных Влияние ПО учтено при нормировании метрологических характеристик.

Ли

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения давления газа, кПа,                         от 0 до 20

Предельное подаваемое давление (перегрузка), кПа

Пределы допускаемой приведенной погрешности, % от верхнего предела измерений

- от минус 30 °C до О °C

- свыше 0 °C до плюс 50 °C

Вариация выходного сигнала (показаний), % от верхнего предела

измерений, не более

Номинальная цена единицы наименьшего разряда цифрового индикатора, кПа

Напряжение питания постоянного тока, В                          от 4,2 до 6,0

Время прогрева, с, не более

Время непрерывной работы, ч, не менее

Потребляемая мощность, ВА, не более

Габаритные размеры, мм, не более                              185 х 60 х 35

Масса, кг, не более

Степень защитной оболочки по ГОСТ 14254

Условия эксплуатации:

-температура окружающей среды, °C                           от минус 30

до плюс 50

-относительная влажность, %                                   до 98 при 35 °C

-атмосферное давление, кПа                                    от 84,0 до 106,7

Средняя наработка на отказ, ч, не менее

Среднее время восстановления, ч, не более

Средний срок службы, лет, не менее

Маркировка взрывозащиты по ГОСТ 31610.0 (МЭК 60079-0-2011), ГОСТ 31610.11 (МЭК 60079-11-2010).................................. 1ExibllCT5Gb

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на лицевую панель измерителя ФД-09 и типографским способом на титульный лист паспорта.

Комплектность

Состав комплекта поставки измерителей приведен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100162047.034-2011 «Измеритель давления газа ФД-09. Технические условия».

МРБ МП.2136-2011 «Методика поверки. Измеритель давления газа ФД-09».

Заключение

Измерители давления газа ФД-09 соответствуют требованиям

ТУ BY 100162047.034-2011, ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация № ЕАЭС № BY/112 11.01. ТР020 003 31952 по 14.02.2024), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ЕАЭС RU C-BY.HA65.B.00076/19 от 08.04.2019).

Межповерочный интервал: не более 12 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь; не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь, г. Минск, Старовиленский тракт, д.93,

Тел. (017) 378-98-13.

Аттестат аккредитации № BY/112 1.0025.
