Термометры биметаллические показывающие ТБП (далее по тексту - термометры) предназначены для измерения температуры неагрессивных жидкостей, газа, пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0505 21 |
| Наименование | Термометры биметаллические показывающие ТБП |
| Год регистрации | 2021 |
| Номер сертификата | 13994 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | ООО "Завод теплотехнических приборов", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Завод теплотехнических приборов"
Адрес: ул. Кнорина, 50, 220049, г. Минск
Контакты: тел/факс: (017) 265-65-54, info@ztp.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку термометров, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.313-2016 (изменение № 1-2). Межповерочный интервал (с учетом решения НТК 05-2018): для Республики Беларусь (в соответствии с национальным законодательством): не более 12 месяцев; для поставок на экспорт: не более 24 месяцев. |
Поверители
Скачать
|
Описание типа РБ 03 10 0505 21 [2018-07-30]
rb-03-10-0505-21_2018-07-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0505 21 [2016-04-29]
rb-03-10-0505-21_2016-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0505 21 [2021-02-26]
rb-03-10-0505-21_2021-02-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0505 21 [2021-04-09]
rb-03-10-0505-21_2021-04-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0505 21 [2011-08-10]
rb-03-10-0505-21_2011-08-10.pdf
|
Скачать |
Описание типа
Назначение
Термометры биметаллические показывающие ТБП (далее по тексту - термометры) предназначены для измерения температуры неагрессивных жидкостей, газа, пара.
Область применения - различные области хозяйственной деятельности.
Описание
Принцип действия термометра основан на зависимости деформации биметаллической пружины от температуры измеряемой среды.
Биметаллическая пружина связана с осью, на которой закреплена стрелка. Деформация биметаллической пружины вызывает поворот оси, а вместе с ней и стрелки, на определённый угол. Величина угла поворота зависит от температуры измеряемой среды.
Конструктивно термометры изготавливают в трёх исполнениях: с осевым, радиальным расположением термобаллона и без термобаллона для контактного измерения температуры с внешней стороны трубопровода (контактный термометр).
Внешний вид всех исполнений термометров приведён в приложении А.
Знак поверки в виде клейма-наклейки наносится на стекло циферблата термометра.
Внешний вид термометров приведен на рисунках 1 - 4.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

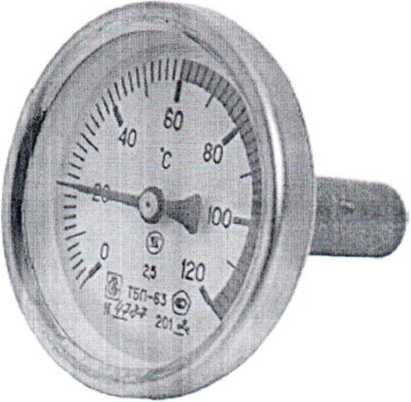

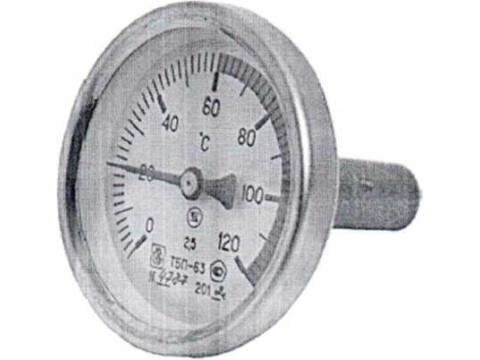

Рисунок 1 - Термометр биметаллический показывающий ТБП63 (исполнение 1)

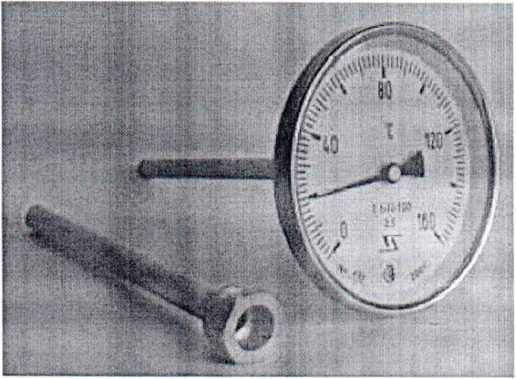

Рисунок 2 - Термометр биметаллический показывающий ТБП100 (исполнение 1)
Рисунок 3 - Термометр биметаллический показывающий ТБП63 (исполнение 2)
Рисунок 4 - Термометр биметаллический показывающий ТБП100 (исполнение 3)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термометров приведены в таблице 1.
Таблица 1
|
Условное обозначение |
Наименование характеристики |
Значение |
|
ТБП63 |
Диапазон измерений температуры, °C |
от 0 до 120 от 0 до 1601) от 0 до 2001) |
|
Глубина погружения термобаллона, мм, не более |
02), 50, 60, 100, 160 | |
|
Класс точности |
2,5* | |
|
Конструктивное исполнение |
контактное, торцевое, радиальное | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от (20±5) °C в диапазоне от 0 °C до 40 °C на каждые 10 °C, °C |
±0,5 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP51 | |
|
ТБП100 |
Диапазон измерений температуры, °C |
от 0 до 120 от 0 до 160 от 0 до 200 |
|
Глубина погружения термобаллона, мм, не более |
50, 60, 100, 160 | |
|
Класс точности |
1,5; 2,5 | |
|
Конструктивное исполнение |
торцевое, радиальное | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от (20±5) °C в диапазоне от 0 °C до 40 °C на каждые 10 °C, °C |
±0,5 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP40 | |
|
ТБП63 ТБП100 |
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха |
от 0 до 40 до 95 % при 35 °C |
|
Условия транспортирования: -диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха |
от минус 25 до плюс 55 до (95±3) % при 35 °C | |
|
п Только для ТБП63 торцевого и радиального конструктивного исполнения расположения термобаллона. 2) Только для ТБП63 контактного конструктивного исполнения расположения термобаллона. * Пределы допускаемой основной погрешности ±2,5 % от диапазона измерений. | ||
Термометры градуированы в градусах Цельсия (°C) по Международной практической температурной шкале в соответствии с требованиями ГОСТ 8.157-75.
Вариация показаний термометров не более абсолютного значения предела допускаемой основной погрешности.
Габаритные, присоединительные размеры и масса термометров приведены в приложении Б.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на паспорт термометра.
Комплектность
Комплект поставки термометров представлен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. (экз.) |
|
Термометр |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.313-2016 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 37388602.003-97 «Термометры биметаллические показывающие ТБП. Технические условия».
МРБ МП.313-2016 «Термометры биметаллические показывающие ТБП. Методика поверки».
Заключение
Термометры биметаллические показывающие ТБП соответствуют требованиям ТУ РБ 37388602.003-97.
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
