Термометры универсальные электрические ТУЭ-48-Т

Назначение

Термометр универсальный электрический ТУЭ-48-Т (далее - термометр) предназначен для дистанционного измерения температуры воды и масла двигателя в интервале температур окружающего измеритель воздуха от минус 50 °C до плюс 50 °C и относительной влажности воздуха до 80 %.

Термометр устанавливаются для контроля температуры воды и масла двигателя тепловоза, судов и в передвижных энергетических установках.

Описание

Термометр представляет собой комплект, состоящий из измерителя ТУЭ-48-Т и приемника П-1 В ТУ 25-04-1251-76 или измерителя ТУЭ-48-Т-М1 и приемника П-1 В ТУ 25-04-1251-76. Принцип действия термометра основан на изменении сопротивления теплочувствительного элемента приемника, в зависимости от температуры измеряемой среды, включенного в одно из плеч мостовой схемы измерителя, что в свою очередь изменяет величину и соотношение токов в рамках прибора. Действие магнитоэлектрического логометра основано на свойстве вращающегося постоянного магнита, собранного на одной оси со стрелкой, устанавливаться по направлению оси результирующего магнитного поля между полем постоянного магнита и полем, создаваемым токами, протекающими в рамках.

Логометр устанавливается вместе с резисторами мостовой схемы на общее основание измерителя и помещается в металлический брызгонепроницаемый со стороны стекла корпус.

Общий вид и схема клеймения приборов приведены на рисунках 1,2.

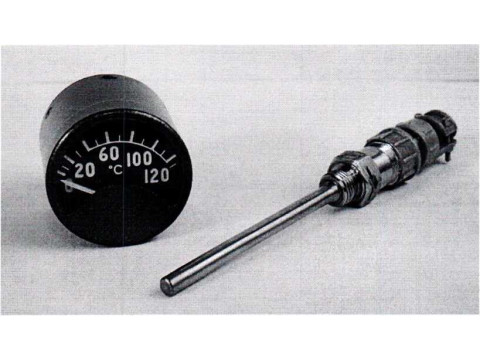

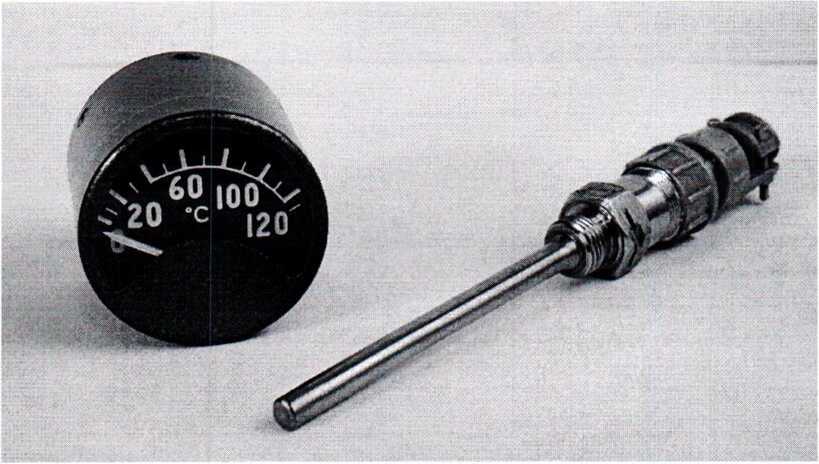

Рисунок 1 - Общий вид термометра ТУЭ-48-Т

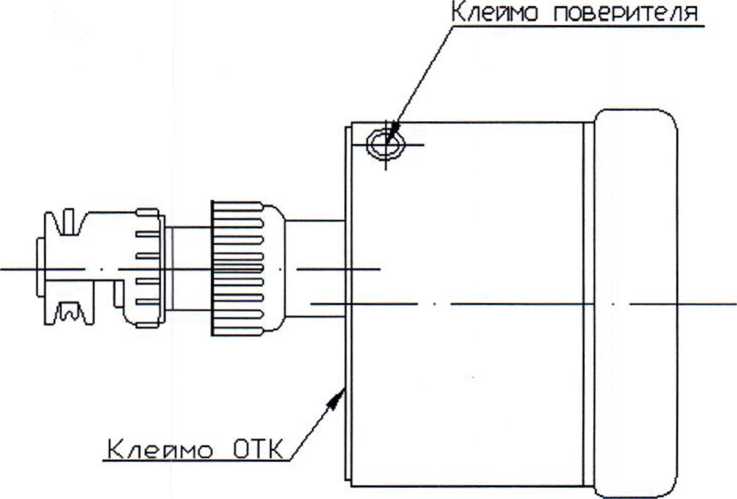

Рисунок 2 - Схема клеймения измерителя ТУЭ-48-Т

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений измерителя ТУЭ-48-Т от О °C до 130 °C.

Диапазон измерений измерителя ТУЭ-48-Т-М1 от 0 °C до 150 °C.

Пределы допускаемой основной абсолютной погрешности термометра равны ±5,5 °C в диапазоне измерений от плюс 40 °C до плюс 120 °C.

Пределы допускаемой основной абсолютной погрешности термометра в диапазонах измерений:

- от 0 °C до плюс 40 °C и от плюс 120 °C до плюс 130 °C для ТУЭ-48-Т равны ±11 °C;

- от 0 °C до плюс 40 °C и от плюс 120 °C до плюс 150 °C для ТУЭ-48-Т-М1 равны ±11 °C.

Пределы допускаемой абсолютной погрешности измерителя в диапазоне измерений от минус 40 °C до плюс 120 °C:

- при температуре окружающего воздуха (20 ± 5) °C равны ±4 °C;

- при температуре окружающего воздуха (50 ± 3) °C равны ±6 °C;

- при температуре окружающего воздуха минус (50 ± 3) °C равны ±8 °C.

Пределы допускаемой дополнительной погрешности, вызванной изменением положения (наклоном) измерителя от нормального положения на 45° вправо, влево и от себя, равны значению пределов допускаемой основной погрешности.

Ток потребления не более 100 мА.

Масса измерителя не более 0,265 кг.

Масса приемника не более 0,12 кг.

Габаритные размеры измерителя (диаметр х длина) не более 60 х 110 мм.

Габаритные размеры приемника П-1 В (диаметр х длина) не более 26 х 187,5 мм.

Гарантийный срок эксплуатации измерителя:

- 500 моточасов на специальных транспортных машинах в течение 10 лет,

- 500 моточасов на остальных объектах в течение 5 лет.

Гарантийный срок эксплуатации приемника П-1 В в соответствии с ТУ 25-04-1251-76.

Рабочие условия эксплуатации измерителя:

- температура окружающего воздуха от минус 50 °C до плюс 50 °C;

- относительная влажность, при температуре (20 ± 5) °C, от 30 % до 80 %;

- постоянно действующая вибрация с ускорением (0,2±0,1) д;

- нормальное рабочее положение - вертикальное положение циферблата.

Знак утверждения типа

Знак утверждения типа наносится на приборы методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04.1270-78Е «Термометр универсальный электрический ТУЭ-48-Т», МП.ВТ. 168-2007 «Термометр универсальный электрический ТУЭ-48-Т.

Методика поверки».

Заключение

Термометры универсальные электрические ТУЭ-48-Т соответствует требованиям ТУ 25-04.1270-78Е.

Термометры универсальные электрические ТУЭ-48-Т подлежат первичной поверке.

Государственные приемочные испытания проведены:

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 01.0812 от 25.03.2008
