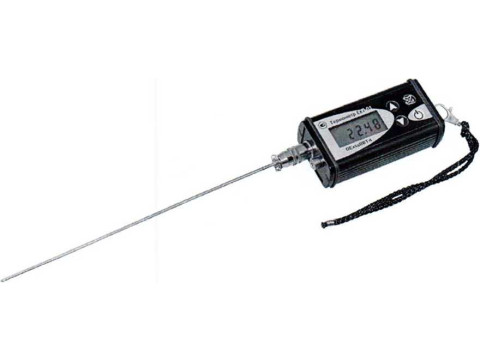

Термометры электронные "ExT-01"
| Номер в ГРСИ РФ: | РБ 03 10 4783 21 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | ООО "Термэкс", г. Томск |
Термометры электронные «ЕхТ-01» (далее— термометры) предназначены для измерений и контроля температуры различных сред в общепромышленных и взрывоопасных зонах (в т.ч. в резервуарах для хранения нефтепродуктов и т.д.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4783 21 |
| Наименование | Термометры электронные "ExT-01" |
| Год регистрации | 2021 |
| Номер сертификата | 14021 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2025-02-28 |
| Получатель сертификата | ООО "Термэкс", г. Томск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Термэкс"
Адрес: 634055, г. Томск, пр. Академический, д.4 стр.3
Контакты: (3822) 49-21-52, 49-26-31, 49-21-54 / termex@termexlab.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по методике ТКЛШ 2.822.001 МП с изменением №1 (2019 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "Термэкс" (номер реестра - №RA.RU.310583, шифр поверительного клейма - ГХТ)(НТК №01-16). |
Поверители
Скачать
|
Описание типа РБ 03 10 4783 21 [2015-11-27]
rb-03-10-4783-21_2015-11-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4783 21 [2021-07-01]
rb-03-10-4783-21_2021-07-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4783 21 [2012-02-06]
rb-03-10-4783-21_2012-02-06.pdf
|
Скачать |
Описание типа
Назначение
Термометры электронные «ЕхТ-01» (далее— термометры) предназначены для измерений и контроля температуры различных сред в общепромышленных и взрывоопасных зонах (в т.ч. в резервуарах для хранения нефтепродуктов и т.д.).
Описание
Принцип действия термометров основан на измерении сопротивления платинового чувствительного элемента датчика термометра с последующим аналого-цифровым преобразованием измеренного значения сопротивления в значение температуры.
Термометры электронные «ЕхТ-01» состоят из электронного блока со встроенным ж/к индикатором и датчика температуры, имеющего разъем для подсоединения к электронному блоку, и выпускаются в трех модификациях («ЕхТ-01/1», «ЕхТ-01/2», «ЕхТ-01/3»), различающихся конструктивным исполнением датчика температуры. Отличительные особенности датчиков температуры в зависимости от модификации термометров приведены в таблице 1.
Таблица 1
|
Обозначение модификации |
Конструктивное исполнение датчика |
|
«ЕхТ-01/1» |
Датчик выполнен в виде щупа из нержавеющей стали без удлинительного кабеля |
|
«ЕхТ-01/2» |
Датчик выполнен в виде полностью погружаемого зонда из нержавеющей стали с кабелем длиной до 15 м |
|
«ЕхТ-01/3» |
Датчик выполнен в виде полностью погружаемого зонда из нержавеющей стали с кабелем длиной до 30 м и устройством намотки кабеля |

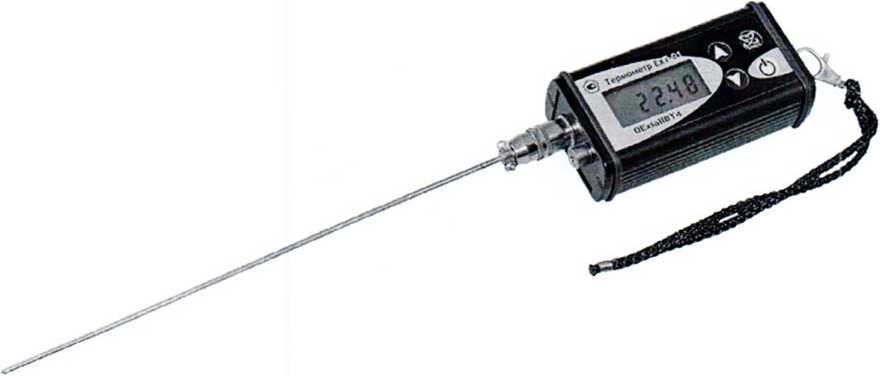

Фотографии общего вида термометров всех 3-х модификаций приведены на рисунке 1.

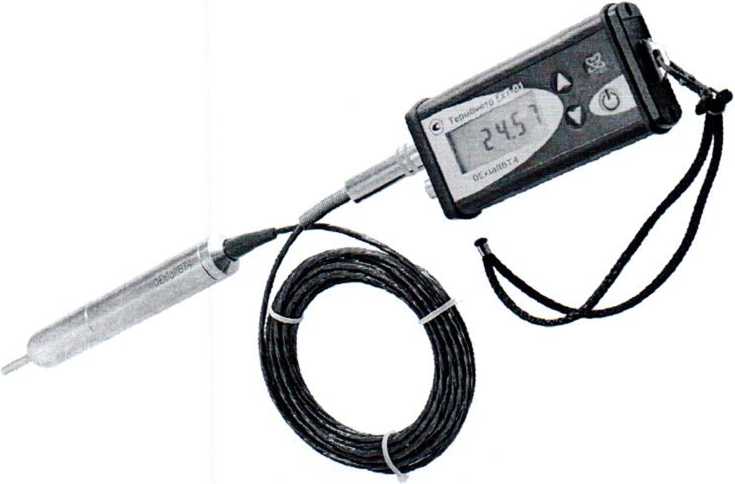

б) Термометр модификации «ЕхТ-01/2»

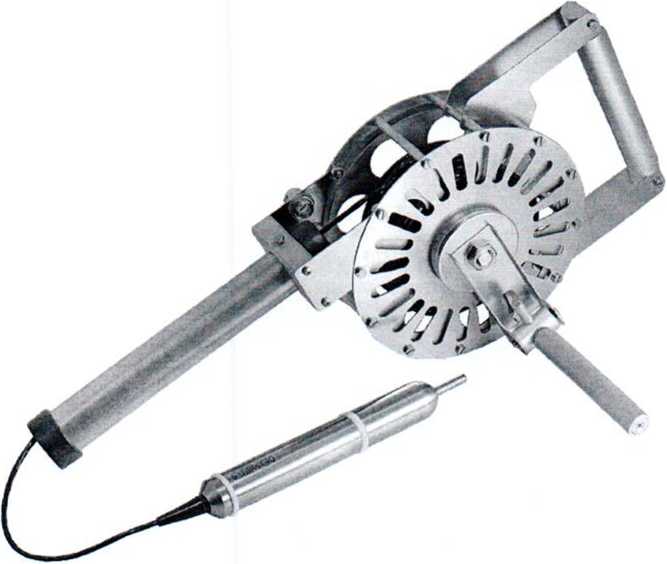

в) Термометр модификации «ЕхТ-01/3» (без электронного блока)
Структура обозначения термометров при заказе приведена ниже:
Термометр электронный «ЕхТ-01 »/<модификация>-<0.05>-<длина кабеля>,
ТУ 4211-042-44229117-2008,
<модификация> — «ЕхТ-01/1», «ЕхТ-01/2» или «ЕхТ-01/3»;
<0.05> — указывается только для термометров с основной абсолютной
погрешностью измерений температуры ±0,05 °C, если погрешность ±0,1 °C, то после обозначения модификации указывается длина кабеля (при наличии);
<длина кабеля> — указывается только для модификаций «ЕхТ-01/2» и «ЕхТ-01/3».

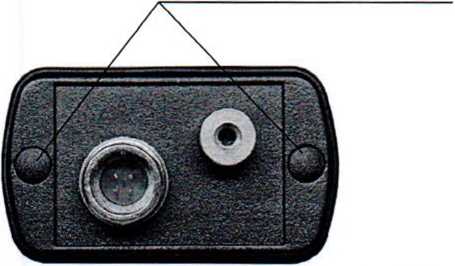

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка термометров обеспечивается установкой пластмассовых заглушек на шурупы, скрепляющие торцевую крышку электронного блока со стороны крепления разъема для подключения датчика.
Место пломбирования
предприятием-изготовителем
Рисунок 2 — Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) термометров состоит из метрологически значимого встроенного ПО, расположенного во внутренней памяти микроконтроллера электронного блока. Данное ПО устанавливается предприятием-изготовителем в процессе изготовления и не подлежит внешней модификации на протяжении всего времени функционирования термометра.
Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО термометров приведены в таблице 2.
Таблица 2
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ЕхТ-01 |
|
Номер версии ПО, не ниже |
10 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Технические характеристики
Метрологические и основные технические характеристики термометров приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температур, °C |
от -50 до +130 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры (Д), °C |
±0,05; ±0,1 |
|
Наименование характеристики |
Значение |
|
Глубина погружения датчика в измеряемую среду: - для модификации «ЕхТ-01/1», мм, не менее - для модификаций «ЕхТ-01/2» и «ЕхТ-01/3» |
75 полное погружение |
|
Цена единицы младшего разряда термометра, °C |
0,01 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды (от нормальных условий измерений) в диапазоне рабочих температур, на каждые 10 °C, °C |
0,5-А |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Примечание: ( ' - в соответствии с заказом (значение погрешности приводится в Руководстве по эксплуатации) | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции токоведущих цепей электронного блока и датчика температуры при значении испытательного напряжения 500 В в нормальных условиях, МОм, не менее |
20 |
|
Электрическая прочность изоляции токоведущих цепей электронного блока и датчика температуры должна выдерживать без пробоя в течение 60 с испытательное напряжение, В |
500 |
|
Питание термометра от двух гальванических элементов (Duracell LR.03 - MN2400 или других типов типоразмера ААА, с минимальным напряжением каждого элемента, В |
1,5 |
|
Габаритные размеры, мм, не более: - электронного блока (ШхГхВ) - погружаемой части датчика «ЕхТ-01/1» - датчика «ЕхТ-01/2» и «ЕхТ-01/3» - устройства намотки кабеля для «ЕхТ-01/3» |
135x65x40 250x03,3 2ООх026(Ф) 460x180x230 |
|
Масса, кг, не более: - электронного блока -датчика «ЕхТ-01/1» - датчика «ЕхТ-01/2» и «ЕхТ-01/3» - устройства намотки кабеля для «ЕхТ-01/3» |
0,3 0,1 0.5 1,7 |
|
Рабочие условия эксплуатации электронного блока термометра: - температура окружающего воздуха, °C - относительная влажность, % |
от -20 до +40 до 80 |
|
Время непрерывной работы, ч, не менее |
2000 |
|
Степень защиты термометров от попадания внутрь твердых тел, пыли и воды в соответствии с ГОСТ 14254-2015 - для электронного блока - для датчика температуры |
IP65 IP68 |
|
Маркировка взрывозащиты |
ОЕх ia IIB Т4 Ga X |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
|
Примечание: 1 ’ — 06 мм в зоне расположения чувствительного элемента | |
Знак утверждения типа
наносится на лицевую сторону электронного блока термометров и на титульный лист эксплуатационной документации печатным способом.
Комплектность
Комплектность термометров приведена в таблице 5.
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
ТКЛШ 5.422.009-02 |
1 шт. |
|
Датчик температуры: - для модификации «ЕхТ-01/1» - для модификаций «ЕхТ-01/2» и «ЕхТ-01/3» |
ТКЛШ 6.036.002-03 ТКЛШ 5.132.003-02 |
1 шт. |
|
Устройство намотки кабеля(,) |
ТКЛШ 4.853.009 |
1 шт. |
|
Руководство по эксплуатации |
ТКЛШ 2.822.001 РЭ |
1 экз. |
|
Методика поверки |
ТКЛШ 2.822.001 МП с изменением № 1 |
1 экз. |
|
Примечание: - входит в комплект поставки «ЕхТ-01/3» | ||
Поверка
осуществляется по документу ТКЛШ 2.822.001 МП «Термометры электронные «ЕхТ-01».
Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 15.08.2019 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - термометры сопротивления платиновые вибропрочные эталонные ПТСВ (Регистрационные №№ 32777-06, 57557-14, 65421-16);
Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН (Регистрационный № 23245-08);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Мегаомметры ЭС0202/1М-Г, ЭС0202/2М-Г (Регистрационный № 60787-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4211-042-44229117-2008 Термометры электронные «ЕхТ-01». Технические условия
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры
