Измерители-регистраторы температуры и относительной влажности автономные серии EClerk®-M

Назначение

Измерители-регистраторы температуры и относительной влажности автономные серии ЕС1егк®-М (далее - приборы) предназначены для измерений (совместно с первичными измерительными преобразователями) температуры жидкостей, газов и сыпучих продуктов, относительной влажности неагрессивных газовых сред и записи результатов измерений во внутреннюю память прибора с последующей обработкой полученной информации на персональном компьютере.

Описание

Принцип действия приборов основан преобразовании выходных сигналов термопреобразователей в цифровую форму быстродействующим АЦП и на сорбционном методе измерения влажности с последующим измерением емкости, записи результатов измерений во внутреннюю память прибора с периодом записи от 1 с до 24 ч и отображении измеренных значений на дисплее при его наличии.

Приборы включают в себя электронный блок со встроенным преобразователем температуры или температуры и относительной влажности (ncn.Gl) или электронный блок с зондом температуры (исп.О2), или электронный блок с клеммами для подключения преобразователя температуры (исп.ОЗ).

Приборы в зависимости от исполнения предназначены:

- для измерения температуры с одним или двумя термопреобразователями в диапазоне от минус 50 до 200 °C (PtlOOO а=0,00385 °C-1);

- для измерения температуры в диапазоне от минус 40 до 55 °C [встроенный в корпус термопреобразователь (Т) с цифровым выходом]);

- для измерения температуры в диапазоне от минус 100 до 800 °C для исполнения с зондом или до 1200 °C для исполнения с клеммами подключения термопары [(термопара ХА(К)] с компенсацией температуры холодного спая в режиме эксплуатации от минус 40 до 55 °C;

- для измерения температуры в диапазоне от минус 40 до 55 °C и отн. влажности воздуха в диапазоне от 0 до 95 %; выпускаются с разными классами точности RHT-1, RHT-2.

По количеству каналов измерения приборы подразделяются - на одноканальные и двухканальные.

Приборы в зависимости от назначения выпускаются двух модификаций:

- ЕС1егк®-М -01 - регистратор (отсутствие цифрового индикатора);

- EClerk®-M -11 - измеритель-регистратор (наличие цифрового индикатора).

По способу подключения чувствительного элемента на входе (далее - ЧЭ) приборы имеют три конструктивных исполнения:

- G1 - ЧЭ встроен в корпус прибора (только для исполнения Т и RHT);

- G2 - ЧЭ встроен в зонд прибора жестко закрепленный (только для исполнения 2Pt и К);

- G3 - ЧЭ подключаются к прибору через клеммы (только для исполнения 2Pt и К). ЧЭ в состав прибора не входит.

Приборы по типу корпуса выпускаются трёх конструктивных исполнений:

- портативный корпус из пластмассы (Р);

- герметичный прямоугольный корпус из пластмассы настенного крепления (HP);

- цилиндрический герметичный корпус из нержавеющей стали (НМ).

Измерительные зонды в зависимости от назначения и диапазона измеряемой ют различную длину.

Прибор имеет батарейный отсек для литиевой батареи, кнопку выбора режима работы и USB порт для связи с персональным компьютером

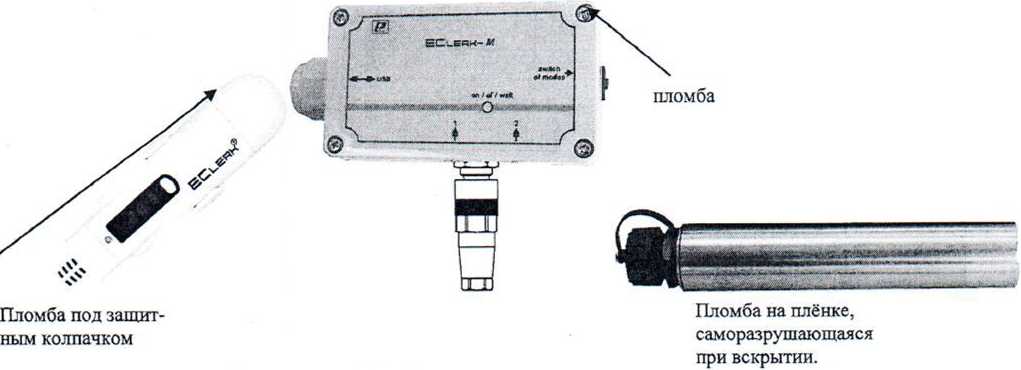

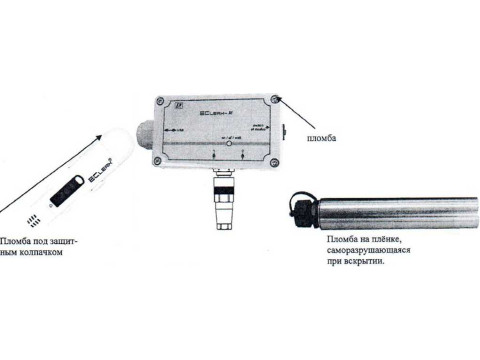

Рисунок 1 - Приборы (слева направо) в корпусе Р, ПР, НМ

Программное обеспечение

Приборы функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, обработки, передачи, хранения и представления измерительной информации при наличии дисплея.

Также имеется автономное ПО «EClerk 2.0» для персонального компьютера, которое позволяет считать записанные значения из памяти прибора для последующей обработки и определить версию встроенного ПО в окне «Меню/Справка/Проверка целостности ПО».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 ।-------------------------------------------------

* для версии 2.0

Степень защиты программного обеспечения приборов от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

К метрологически значимой части ПО СИ относится файл: ЕС1егк2.0.ехе

Для догуметтов

। осударсгэеиньж реестр „средсгз измерений геспупгжки Велгрусь

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Л

Примечания:

1) Погрешность нормируется для прибора в комплекте с чувствительными элементами для исполнений G1 и G2 и без чувствительных элементов для исполнения G3.

2) Длина зонда с термопарой К в зависимости от диапазона измерений температуры:

- 120 мм - от минус 100 до 200 °C;

- 200 мм - от минус 100 до 400 °C;

- 300 мм - от минус 100 до 600 °C;

- 500 мм - от минус 100 до 800/1200 °C.

3) Второй элемент расположен на расстоянии £1, мм, от конца зонда, но не менее 100 мм от корпуса прибора. Минимальная глубина погружения (£1+ 40) мм.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографическим способом и на корпус прибора в виде наклейки.

Комплектность

- Измеритель-регистратор температуры и относительной влажности автономный серии EClerk®-M - 1 шт.;

- программное обеспечение «EClerk 2.0» - 1 CD диск;

- руководство по эксплуатации - 1 экз.;

- методика поверки МП 2411-0120-2015-1 экз.

Поверка

осуществляется по документу МП 2411-0120-2015 «Измерители-регистраторы температуры и относительной влажности автономные серии ЕС1егк®-М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2015 г.

Основное поверочное оборудование:

- Эталонный термопреобразователь сопротивления типа ЭТС- 100, диапазон измерений температуры от минус 200 до 660 °C по ГОСТ 8.558-2009, погрешность ± 0,05 °C;

- Эталонный термоэлектрический преобразователь, диапазон измерений температуры от 0 до 1200 °C по ГОСТ 8.558-2009, погрешность ± 0,1 °C;

- Преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + Iх 10-:>xRlt3Mep] Ом; ±[0,0005 + 5 х10-5 *иизМер] мВ;

- Жидкостные термостаты, диапазон воспроизведения температуры от минус 100 до 200 °C, нестабильность поддержания температуры ± 0,1 °C;

-Малоинерционная трубчатая печь МТП-2МР диапазон температуры от 100 до 1200 °C ;

- Генератор влажности воздуха HygroGen, модификации HygroGen 2. Госреестр № 32405-11. Диапазон воспроизведения отн. влажности от 0 до 100 %, погрешность ± 0,5 %, диапазон воспроизведения температуры от 0 до 60 °C, погрешность ±0,1 °C.

- Многофункциональный калибратор TRX-IIR. в режиме воспроизведения напряжений постоянного тока в диапазоне от минус 10 до 100 мВ, погрешность ±(0,01 % от показаний +0,005 % от диапазона); от 0 до 12 В, погрешность ±(0,01 % от показаний +0,005 % от диапазона); в режиме воспроизведения сопротивления постоянному току в диапазоне от 0 до 400 Ом, погрешность ±(0,005 % от показаний +0,02 % от диапазона); в режиме воспроизведения сигналов термопреобразователей сопротивления, диапазон от минус 200 до 850 “С^^тюгрещность ±(0,005 % от показаний + 0,02 % от диапазона), в режиме воспроизведения сигналов термопар диапазон от минус 270 до 1820 °C, погрешность ±(0.005 % от показаний + 0,02 % 6% диапазона).

Сведения о методах измерений

приведены в руководстве по эксплуатации «Измерители-регистраторы температуры и относительной влажности автономные серии ЕС1егк®-М».

Нормативные документы

1. ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

2. ГОСТ 6651 -2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний».

3. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».

4. ГОСТ 8.547- 2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

5. Технические условия ТУ 4211-041-57200730-2014.
