Комплекты мер неразрушающего контроля КМ-131
| Номер в ГРСИ РФ: | РБ 03 20 6478 17 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Производитель / заявитель: | ООО "НПП "ПРОМПРИБОР", г. Москва |
|
Описание типа РБ 03 20 6478 17 [2018-03-30]
rb-03-20-6478-17_2018-03-30.pdf
|
Скачать |
Комплект мер неразрушающего контроля КМ-131 (далее по тексту - комплект) предназначен для поверки, настройки и контроля работоспособности дефектоскопа вихретокового специализированного ВД-131 ИД.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6478 17 |
| Наименование | Комплекты мер неразрушающего контроля КМ-131 |
| Год регистрации | 2017 |
| Номер сертификата | 11498 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2021-08-18 |
| Получатель сертификата | ООО "НПП "ПРОМПРИБОР", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП "ПРОМПРИБОР"
Адрес: 107023, г. Москва, Измайловский вал, д. 30
Контакты: (495) 580-37-77; www.ndtprompribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 36 мес. |
| Методика поверки | Поверка проводится по КМ-131.76005454.01.11 ПС (2011 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №12-17). |
Поверители
Скачать
|
Описание типа РБ 03 20 6478 17 [2018-03-30]
rb-03-20-6478-17_2018-03-30.pdf
|
Скачать |
Описание типа
Назначение
Комплект мер неразрушающего контроля КМ-131 (далее по тексту - комплект) предназначен для поверки, настройки и контроля работоспособности дефектоскопа вихретокового специализированного ВД-131 ИД.
Описание
Комплект состоит из четырех мер СОП 2353.04-1, СОП 2353.04-2. СОЛ 2353.04-3, СОП 2353.14, помещенных в общий контейнер. Меры имеют цилиндрическую форму и изготовлены из роликов подшипников № 2726 и № 2532 буксовых узлов подвижного состава. На цилиндрической и ториевой поверхностях мер имеются искусственные поверхностные дефекты (ИД) в виде прорезей, которые выполняют роль нарушения сплошности.
Меры СОП 2353.04-1, СОП 2353.04-2, СОП 2353.04-3 применяются для настройки и проверки работоспособности дефектоскопа вихретокового специализированного ВД-131 НД, а мера СОП 2353,14 применяется для поверки.

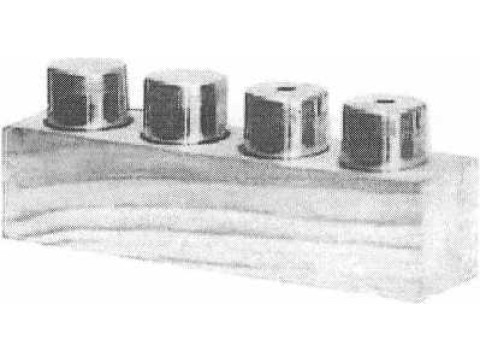

Внешний вид комплекта мер неразрушающего контроля КМ-131 показан на рисунке 1,
Рисунок 1 - Внешний вид комплекта мер неразрушающего контроля КМ-131
Технические характеристики
|
Номинальное значение глубины искусственных дефектов, мм: СОП 2353.04-1 (ИД1) СОП 2353.04-2 (ИД2) СОП 2353.04-3 (ИД3.1: ВД3.2) СОП 2353.14 (ИД4) |
0,10 0,10 0,08 |
|
Пределы допускаемой абсолютной погрешности значения глубины искусственных дефектов, мм: |
± 0,05 |
|
Номинальное значение ширины искусственных дефектов, мм: |
0,1 |
|
Пределы допускаемой абсолютной погрешности значения ширины искусств ч,[, । < . го , мм: |
± 0.05 |
|
Номинальное значение длины искусственных дефектов, мм: СОП 23 5 3.04-1 (ИД 1) на образующей на торце СОП 2353.04-2 (ИД2) СОП 2353.04-3 (ИД.3.1) СОП 2353.04-3 (ИД3.2) СОП 2353.14 (ИД4) |
2 8 5 6 -------..........^гЛ.а.ндаГО»,~. |
/д® мV. /•
|
[ Пределы допускаемой абсолютной погрешности значения длины ■ искусственных дефектов, мм: j СОП 2353.04-1 (ИД1) на образующей и на торце 1 СОП 2353.04-2 (ВД2) [ СОП 2353.04-3 (ИД3.1) ! СОП2353,04-3 (ИД3.2) j СОП 2353.14 (ИД4) |
±0,2 0,2 ±0,2 ±0,1 |
|
| Габаритные размеры мер (длина* диаметр) не более, мм: |
52*32 |
|
Масса комплекта, не более, кг: |
1.2 |
Рабочие условия эксплуатации комплекта мер: температура окружающего воздуха, ° С..........................................от 0 до плюс 35;
относительная влажность окружающего воздуха
(при температуре плюс 20 °C, без конденсации влаги), не более, % 80;
атмосферное давление, кПа.................................... 84,0 -106,7,
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом и на контейнер в виде пленочного шильдика.
Комплектность
|
—— --——,------—---------------------- Наименование |
Количество |
|
Комплект мер иеразрушающего контроля КМ-131 |
1 комплект* |
|
Контейнер |
1 шт. |
|
Паспорт КМ-131.76005454.01.11 ПС «Комплект мер неразрушающего контроля КМ-131» |
1 экз. |
* Количество и типы мер в комплекте определяются при заказе потребителем
Поверка
осуществляется в соответствии с разделом 10 «Методика поверки» паспорта KM-13l.76005454.01.il ПС «Комплект мер неразрушающего контроля КМ-131», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в октябре 2011 г., включенным в комплект поставки.
Основные средства поверки: прибор для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов FORM TALYSURF (регистрационный номер Государственного реестра 20668-00); микроскоп УИМ-23 ГОСТ 14968-69 (регистрационный номер Государственного реестра 3705-73).
Сведения о методах измерений
Сведения о методах измерений приведены в паспорте КМ-131.76005454.01.11 ПС «Комплект мер иеразрушающего контроля КМ-131».
Нормативные документы
Паспорт КМ-131.76005454.01.11 ПС «Комплект мер иеразрушающего контроля КМ-131»;
СТО РЖД 1.06.004-2010 Система неразрушающего контроля в ОАО «РЖД».
разработки, метрологической экспертизы, аттестации и регистрации мер и настрага&УЗ^с.Ч разное для иеразрушающего контроля продукции для железнодорожного трапспоррпГ \
I
Рекомендации к применению
Комплекты мер неразрушакнцего контроля КМ-131 могут применяться при выполнении работ по опенке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
