Виброанализаторы СД-21

Назначение

Виброанализатор СД-21 (далее прибор) предназначен для сбора данных, измерения и анализа параметров вибрации в целях контроля состояния и диагностики машин и оборудования в нефтегазодобывающей, горнодобывающей, металлургической, энергетической, бумажной и других отраслях промышленности.

Описание

Виброанализатор СД-21 изготавливается двух модификаций:

- модификация СД-21-Т, предназначена для работы с пьезоэлектрическими вибропреобразователями с питанием по току (типа 1СР);

- модификация СД-21-3, предназначена для работы с пьезоэлектрическими вибропреобразователями с выходом по электрическому заряду.

Виброанализатор СД-21 представляет собой двухканальный малогабаритный электронный прибор с автономным питанием, обеспечивающий в каждом канале первичную аналоговую обработку сигнала подключенного датчика, аналого-цифровое преобразование сигнала, его обработку в цифровой форме и вывод обработанной информации на ЖК-дисплей. Данные хранятся в энергонезависимой флэш-памяти емкостью 4-8 Мб и могут быть переданы в компьютер по интерфейсу RS232 или USB посредством адаптера.

Конструктивно виброанализатор СД-21 выполнен как переносной прибор с встроенной сменной аккумуляторной батареей. Прибор содержит линейные интегральные микросхемы, сигма-дельта АЦП в каждом канале, сигнальный процессор, микроконтроллер, обеспечивающий пользовательский интерфейс, ЖК-дисплей, клавиатуру мембранного типа.

На торцевой панели прибора расположены следующие входные разъемы:

- два входных разъема вибропреобразователей (по числу каналов);

- разъем линейного входа, обеспечивающий подключение внешних аналоговых

устройств к линейному входу каждого из двух каналов;

- разъем подключения источника опорного сигнала (датчика оборотов);

- разъем, обеспечивающий подключение интерфейсного кабеля связи с компьютером и телефонов для прослушивания сигналов вибрации.

Виброанализатор выполняет в линейных и логарифмических единицах следующие измерительные функции:

- измерение среднего квадратического и пикового значений, а также размаха виброускорения, виброскорости и виброперемещения (общий уровень);

- вычисление коэффициента амплитуды (пик-фактора) виброперемещения, виброскорости и виброускорения;

- измерение частоты вращения (частоты опорного сигнала);

- измерение и анализ сигнала во временной области;

- измерение амплитуды сигнала и фазы относительно опорного сигнала;

- измерение спектра сигнала;

- измерение спектра огибающей сигнала в выбранных 1/3 октавных или 1/1 октавных

полосах частот;

- линейное усреднение измеренных спектров;

- измерение среднего квадратического значения спектральных составляющих.

- измерение взаимных характеристик сигналов с помощью прикладных программ.

Внешний вид и место пломбирования прибора изображены на рисунке 1.

Место пломбирования

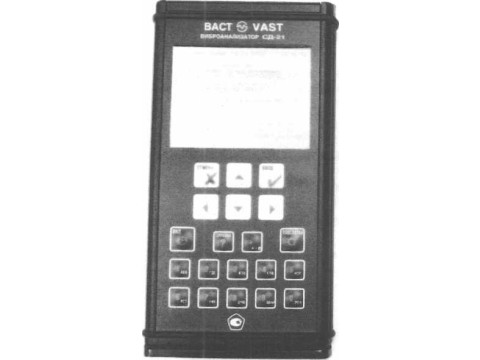

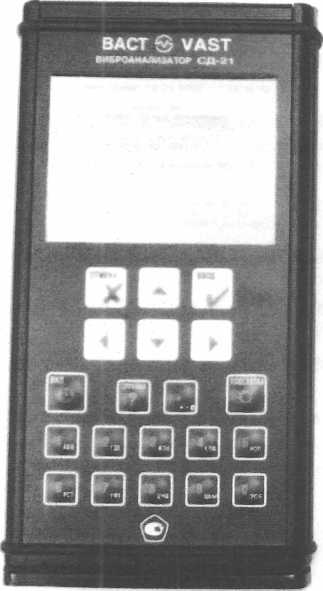

Рисунок 1. Внешний вид и место пломбирования СД-21

Программное обеспечение

Программное обеспечение предназначено для управления виброанализатором, а также получения и сохранения результатов измерений.

Защита программного обеспечения виброанализатора СД-21 «С» по МИ 3286-2010.

Технические характеристики

Количество каналов обработки информации

Диапазон изменения напряжения на линейном входе, В Неравномерность амплитудно-частотной характеристики по линейному входу в диапазоне частот от 0.5 Гц до 25600 Гц, %, не более

Пределы допускаемой относительной погрешности при измерении мгновенных значений напряжения, %

Пределы допускаемой абсолютной погрешности измерения временных интервалов, с

Диапазон измерения спектра сигналов, Гц

Верхние граничные частоты поддиапазонов измерения спектров, Гц

Динамический диапазон при спектральном анализе. дБ. не менее

Разрешающая способность спектрального анализа, линий Пределы допускаемой относительной погрешности при измерении среднего квадратического значения спектральных составляющих, %

Количество измеренных спектров с разрешением

1600 линий, сохраняемых в энергонезависимой памяти, шт.

Средние частоты 1/3 октавных фильтров 3 класса поГОСТ 17168-82, Гц

2

от минус 3,0 до 3,0

±5

±5

±2 То, где To=l/Fo

То - период дискретизации Fo - частота дискретизации от 0 до 25600

25, 50, 100,200,400, 800,

1600, 3200, 6400, 12800, 25600

70

400, 800, 1600

Средние частоты 1/1 октавных фильтров 3 класса по ГОСТ 17168-82, Гц

Верхние граничные частоты поддиапазонов измерения спектров огибающей сигнала, Гц

Пределы допускаемой относительной погрешности при измерении частоты вращения в диапазоне частот от 2 до 500 Гц (от 120 до 30000 об/мин), %

Пределы допускаемой абсолютной погрешности измерения фазы сигнала синхронного с частотой вращения в диапазоне 0 -360 °, градусов

Фазовый сдвиг между каналами:

в диапазоне частот 2 - 300 Гц, градус, не более в диапазоне частот 301 - 1000 Гц, градус, не более Взаимовлияние каналов. дБ. не более

Диапазоны измерения параметров вибрации: виброускорение (на базовой частоте 160 Гц), м/с2 виброскорость (на базовой частоте 80 Гц), мм/с виброперемещение (на базовой частоте 40 Гц), мкм Диапазон частот измерения параметров вибрации, Гц

±10

800

800, 1000, 1250, 1600, 2000,

2500, 3200,4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000

50, 100, 200,400, 800, 1600, 3200,6400,8000,12800,16000

25, 50, 100, 200,400, 800, 1600,3200,6400, 12800

±1

±5

±1

±5

минус 100

0,05- 1000

0,1 - 100

1-1000

2 - 2000

Полосы частот при измерении виброускорения, виброскорости.

Знак утверждения типа

наносится на корпус прибора способом машинной печати и на эксплуатационную документацию типографским способом.

Комплектность

Дополнительные принадлежности (поставляются по заказу):

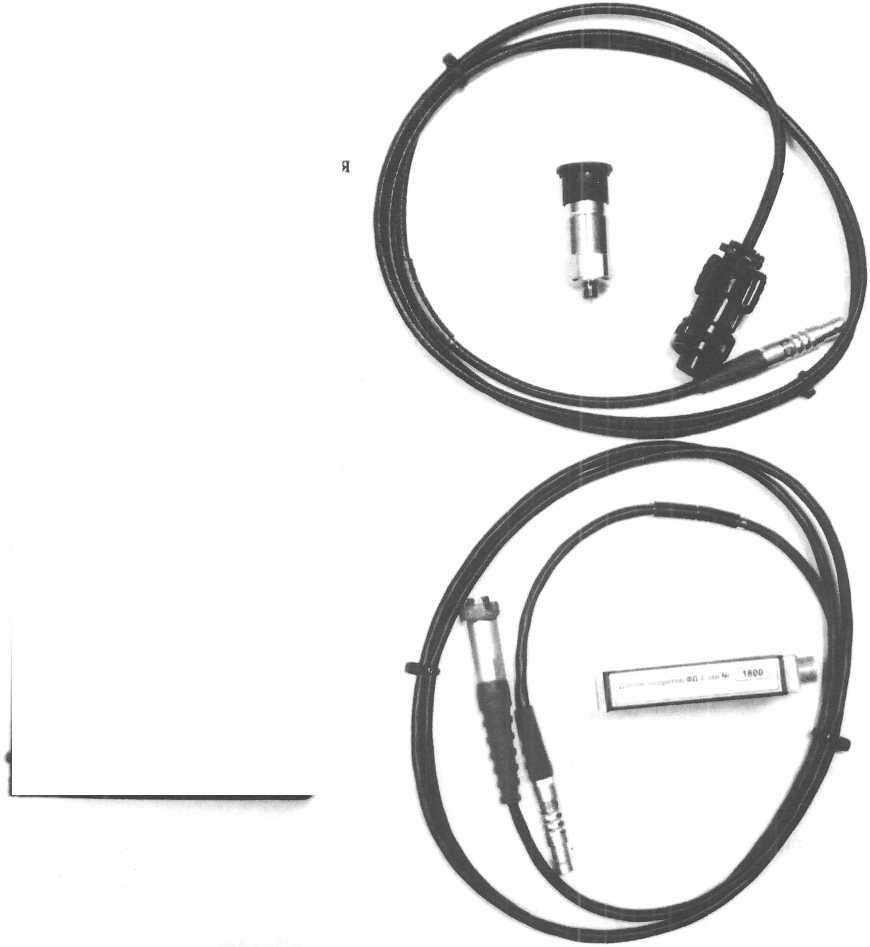

- адаптер вибропреобразователей 16-ти канальный ICP АВПб-161ср-2 в комплекте с вибропреобразователями пьезоэлектрическими с питанием по току (типа ICP) (количество вибропреобразователей уточняется при заказе);

- адаптер интерфейса RS232-USB;

- блок питания БП-21-1700.

Поверка

осуществляется в соответствии с документом КНТЮ 411711.035Д1 «Виброанализатор СД-21. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 02.08.2012 г.

Перечень основных средств поверки:

- эталонная вибрационная установка 2 разряда (тип в соответствии с МИ 2070-90);

- генератор сигналов произвольной формы 33220А (2 шт.), диапазон частот синусоидального сигнала от 1 • 10'3 до 20 -106 Гц; прямоугольного сигнала от Т10'3 до 20 -106 Гц; ПГ ±2 10'5 Гц, диапазон установки размаха выходного напряжения 10 мВ — 10 В, ПГ ±(0,01 ипик-пик+0,001) В;

- генератор сигналов низкочастотный ГЗ-118, диапазон частот синусоидального сигнала от 10 Гц до 200 кГц; ПГ ±(1 - 50/Fh) Гц; диапазон выходного напряжения до 10 В; ПГ ±5 %; ослабление от 60 дБ до 10 дБ;

- мультиметр 34401А, постоянное напряжение от 100 мВ до 1000 В; переменное напряжение от 3 Гц до 300 кГц, от 100 мВ до 750 В; ПГ ±(0,0005D+0,0004E) В, где: D - показание прибора, Е - верхнее граничное значение диапазона измерений; измерение частоты от 3 Гц до 300 кГц; ПГ ±0,0010D, где: D - показание прибора;

- вольтметр цифровой В7-43, переменное напряжение от 0,01 Гц до 20 кГц, от 10'3 В до 1000 В; ПГ ±0,5 %;

- прибор для проверки аттенюаторов Д1-13А. диапазон частот от 0 до 5106 Гц; диапазон входного напряжения до 1,5 В; ослабление на 90 дБ ступенями по 10 дБ; ПГ ±0.022 дБ.

Сведения о методах измерений

Методы измерений изложены в разделе 5 Руководства по эксплуатации.

Нормативные документы

1. МИ 2070-90 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3 -10'1 - 2 -104 Гц».

2. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».

3. ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».

4. ГОСТ ИСО 10816-4-2002 «Контроль состояния машин по результатом измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки».

5. ГОСТ ИСО 10816-1-97 «Вибрация. Контроль вибрационного состояния машин по измерениям вибрации на невращающихся частях. Общее руководство».

6. ГОСТ ИСО 10816-3-97 «Контроль состояния машин по результатом измерен^г , вибрации на невращающихся частях. Часть 3. Промышленные машины с номинальной^.;., мощностью более 15 кВт и номинальной скоростью от 120 до 15000 об/мин».        Н

V

7. ТУ 4277-009-52184771-2006 «Виброанализатор СД-21. Технические условия».

8. КНТЮ 411711.035Д1 «Виброанализатор СД-21. Методика поверки».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
