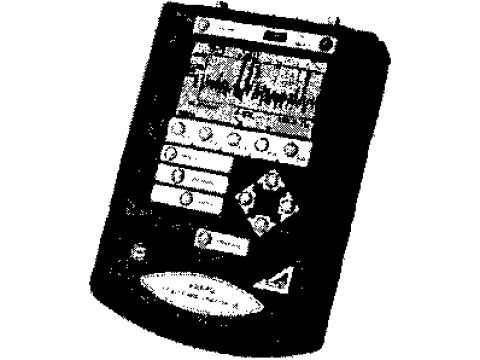

Виброанализаторы "КВАРЦ"

Идентификационные данные (признаки)

Значение

И дет и фи к аци он н ос найме н о nai j и е П О

«КВАРЦ» «ДИАМАНТ 2»

Номер версии (идентификационный номер) ПО

2.142

2.082.13

Цифрово й и дентифи катор ПО

F4CE32C4FF325C7A1

Другие идентификационные данные (сели есть)

2142QNNN.fls

Diamant2.exe

Наименование харак юристки

Значение

Канал измерения виброускорения

Диапазоны измерений виброускорения, м/с": екз

амплитудное значение

размах

от 1,5 до 150

от 2,12 до 212

от 4,23 до 423

Диапазон рабочих частот, Гп.

от 5 до 3500

Пределы допускаемой основной относительной погрешности измерения виброускорения (па базовой частоте 160 Гц), %

± 6

Неравномерность амп шпдно-чаенлнои характеристик! ! \ЧХ) в диапазонах рабочих частот, %:

от 5 до 3500 Гн

от 10до3500Гц

± 10 ± 5

Уровень СКЗ собственных шумов КУ060 в режиме измерения виброускорения, м/с”, не более

0,05

Канал: измерения виброскорости

Диапазоны измерений виброскорости, мм/с СКЗ

ам плитуд ное злачен не

размах

от 1,5 до 150

от 2,12 до 212

от 4,23 до 423

Диапазон рабочих частот. Гц

от 5 до 1000

Пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости (на базовой частоте 160 Гц). %:

- в диапазоне от 1.5 до 3 мм/с

- в диапазоне свыше 3 ,<о 150 ммх

± 10 ± 6

Неравномерное iь ампли 1> дно-частотной характеристики (АЧХ) в диапазонах рабочих частот, 2<>: от 5 до 1 000 Гц от 10 до 1000 Гц

± 15 ± 6

Канал измерения виброперемещения

Диапазоны измерений виброперсмещения, мкм СКЗ амплитудное значение размах

от 24 до 480 от 33.8 до 680 от 67,6 до 1360

Диапазон рабочих частот, 1 ц

от 7,3 до 200

Пределы допускаемой основной отоеше п.ной погрешности измерения виброперсмещения (на базовой частоте 40 Гц), %

± 10

Неравномерностьамплиij шо-чткннной характеристики (АЧХ) в диапазонах рабочих час то т. %

от 7,3 до 200 Гц

от 10 до 200 Гц

± 15

± 10

Спектральный ашгпв

Неравномерность АЧХ при измерении спектра виброускореиия в диапазоне рабочих частот от 5 то 3500 Гц. %, не более

± 5

Пределы дополнительной погреш пости измерен и й параметров сложногармонической вибрации при коэффнцисн 1 е амн нпуди 5. % Пределы дополни тельной относи тельной noi реппюс in и шерения спектра, %

± 5

±2

Число линий спектра

100, 200,400,800,

1600

Частота среза ФВЧ (верхние границы диапазонов частот) (/ДК Гц

10; 20; 50; 100:

200; 500: 1000;

5000

Частота среза ФНЧ (нижние границы диапазонов частот) (Г я), Гц

F

F =±2L " к ’ где к ~ 5; 10; 20;

40; 50;100

Уставки предупредительной и аварийной сигнализации

Диапазон задания (регулировки) уставок предупредительной и аварийной сигнализации, % диапазона измерений.

от 0 до 100

Канал измерения частоты вращения вала

Диапазон измерений частоты вращения, Гц

от 5 до 100

Пределы допускаемой основной абсолютной погрешности измерения частоты вращения, Гц

± (0,02 ± 0,0025 F) где F - частота вращения

Напряжение питания переменного тока (50 Гц), В

от 187 до 242

У слови я эксплуатации

Нормальные условия эксплуатации: диапазон температур, °C

20±5

Рабочие условия эксплуатации: диапазоны рабочих температур, °C для РА023 для КУ060 для отметчиков оборотов

от минус 10 до 60

от минус 10 до 40

от минус 10 до 50

Относительная влажность воздуха при температуре + 25 °C, %, не более

98

Пределы дополнительной погрешности измерения СКЗ синусоидального сигнала от воздействия:

- температуры окружающего воздуха

для КУ060, %, не более

для РА023-А, %/ °C, не более

- относительной влажности воздуха, %, не более

± 2,5

± 0,3

±2,5

Габаритные размеры и масса

Габаритные размеры, мм, не более

КУ060

РА023

КЕО 10

КРОЮ

265 х 177 х 75 диаметр 26 х 69 диаметр 35 х 54 115x77x23

Масса, кг, не более:

КУ060

РА023

КЕ010

КРОЮ

2,36 0,08 50 135

- Коллектор данных / анализатор КУ060

1 шт.

- Вибропреобразователь пьезоэлектрический РА023

1 шт.

- Отметчик лазерный с соединительным кабелем КРОЮ

1 шт.

- Отметчик электромагнитный КЕО 10

1 шт.

- Блок питания

1 шт.

- Зарядное устройство

1 шт.

- Сменный блок для вывода информации на принтер

1 шт.

- Дискета загрузочная

1 шт.

- Щуп измерительный для ВИП РА023

1 шт.

- Магнит для ВИП РА023

1 шт.

- Стойка магнитная для установки отметчика

1 шт.

- Молоток импульсный

1 шт.

- Кабель соединительный для ВИП РА023

1 шт.

- Запасные аккумуляторы

4 шт.

- Кабель интерфейса прибора и компьютера

1 шт.

Сумка для прибора и принадлежностей

1 шт.

Руководство по эксплуатации с методикой поверки

1 экз.

Руководство по использованию

1 экз.

Руководство по эксплуатации ВИП РА023

1 экз.

Программное обеспечение «ДИАМАНТ» («КВАРЦ»,

1 пгт. (по согласова

«ДИАМАНТ 2»)

нию с заказчиком)
