Виброанализаторы СД-21В

Назначение

Виброанализаторы С Д-21 В предназначены для сбора данных, измерения и анализа параметров вибрации в целях контроля состояния и дна! нос гики машин и оборудования в нс<|негазодобываюшсй, горнолобываюигей, меттетлургической. энергетической, бумажной и друг их отраслях промышленности.

Описание

Виброанализаторы СД-21В представляют собой двухкандзьный мало!абаритный нестройный прибор с автономным питанием, обеспечивающий в каждом канале первичную аналоговую обработку сигнала подключенного датчика, аналого-цифровое преобразование сигнала, его обработку в цифровой форме и вывод обработанной информации на ЖК-дисплей. Данные хранятся в энергонезависимой флэш-памяти емкостью 4  8 Мб и могут

быть переданы в компьютер по интерфейсу RS232 или USB посредством адаптера.

Конструктивно виброанализатор выполнен как переносной прибор со встроенной сменной аккумуляторной батареей. Замена аккумуляторной батареи пользователем не предусмотрена и может быть произведена только в условиях предприятия-изготовителя. Виброанализатор содержит линейные интегральные микросхемы. сигма-дельта АЦП в каждом канале, сигнальный процессор, микроконтроллер, обеспечивающий пользовательский интерфейс., ЖК-дисплей, клавиатуру мембранного i ила.

Па торцевой панели виброанализатора расположены следующие входные разъемы:

- два входных разъема вибропреобразователей (по числу каналов);

- разъем линейного входа, обеспечивающий подключение внешних аналоговых устройств к линейному входу каждого из двух каналов;

- - разъем подключения источника опорного сигнала (датчика оборотов):

- разъем, обеспечивающий подключение интерфейсного кабеля связи с компьютером и телефонов для прослушивания сигналов вибрации.

Виброанализаторы выполняют в линейных и логарифмических единицах следующие измерительные функции:

- измерение среднего квадрат и чес ко г о и пикового значений, а также размаха виброускорения, виброскоростм и вибронсремешения (общий уровень);

- вычисление коэффициента амплитуды (пик-фактора) виброперемещення, вибро-скорости и виброускорения;

- - измерение частоты вращения (частоты опорного сигнала);

~ измерение н анализ сигнала во временной области;

- измерение амплитуды сигнала и фазы относигельно опорного сигнала:

~ измерение спектра сш нала;

- измерение спектра огибающей сними в выбранных 1-3 октавных или 11 октавных полосах частот;

- - лииейное усреднение измеренных спектров;

.......  измерение среднего квадратического значения спектральных сосгавляюших;

- измерение взаимных характеристик сигналов с помощью прикладных программ.

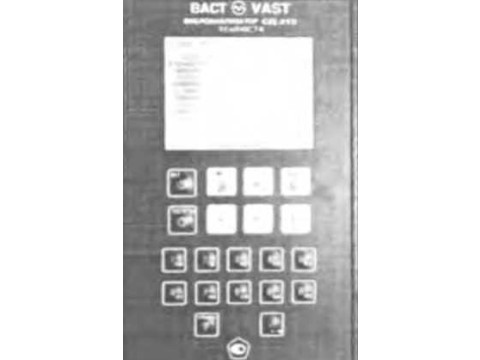

Внешний вид и место пломбирования г (разбора изображены на рисунке I.

ьк । v:

Всею ntc ton

I’iics iiok I - Внешний ни i ii мес и» и )омбнронання С Д-21 В

Виброанализаторы СД-21В прсдиатначены ття работы во втрывоопаеных помещениях. имеет маркировку нтрывотаттпы IhxibllC 14 \. разрешение на применение но нтрыно-опаспых тонах помещении и наружных усганойок ipaipenienHC № 1’14 (КМЦ746)) и работают e ннброттреобраюватс immii tuna К P. имеющими маркировку взрывоташиты П xibll(?l4

11 pin раммиос обеспечение

Программное обеспечение нре дпашачено .тля управления внброаналн та тором. а также по течения и сохранения результатов итмереннй

laniHia крот раммно) о обеспечения ниброана nivitopa ( Д-21В coo гнете ihsct уровни* по МИ W-2UI0

Технические характеристики

Количество каналов обработки информации           2

Диапазон изменения напряжения на линейном входе, В                                                       о г минус 3 ,0 до 3.0

11еравномерносп> ампл1гту,нн>-часготной характеристики по линейному входу в диапазоне частот от 0,5 Гц до 25600 Гц. %, не более                         15

II редел ы до п у с каем о й относи тел ьн о й п о гре ш н ос i и при измерении мгновенных значений напряжения, % т 5

Предел ы до и ус каем о й абсо л ют но й по г реши ости

Пределы допускаемой абсолютной погрешности намерения фаты сш нала синхронною с частотой

Комплектность

Дополинтельные принадлежносги {поставляются по заказу):

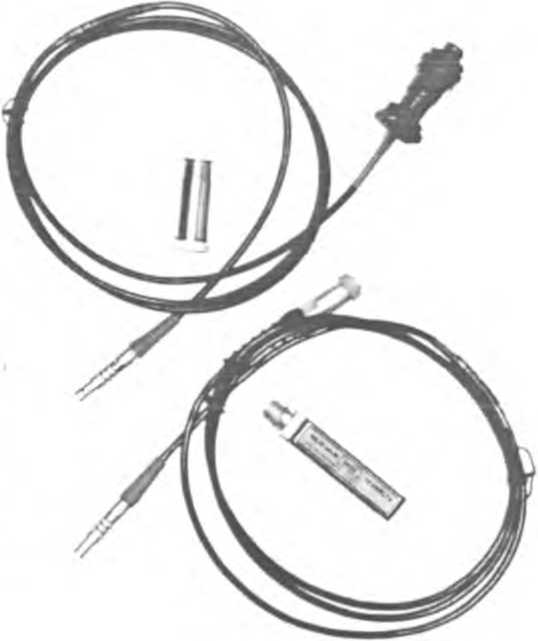

- адаптер вибрешреобразователей 16-и канальный ICP ABII6-l6icp-2 в комплекте с вибропреобразователями пьезоэлектрическими с питанием по току (тина ICP) (количество вибропреобразователей уточняется при заказе);

- адаптер интерфейса RS232-LSB;

- датчик оборотов ФД-2 со штативом:

-фотодатчик взрывозащищенный ФД-2В (маркировка взрывозашиты 1Ех»В11СТ4) со штативом.

Поверка

осуществляется в соответствии с документом КП ПО 411711М5Д1 «Виброанализатор С Д-2 Г Мемодика поверки», утвержденным П(И СИ ФБУ «Тест-С.-Петербург» 13.08.2012 г.

Перечень эталонов, применяемых ттрзз поверке:

- чадонная вибрационная установка 2 разряда (тип в соответствии с МИ 2070-00);

- генератор сигналов произвольной формы 3322ОА (2 шт.), диапазон частот синусоидального сигнала oi ГКГ’ до 20-|(Г Гц; прямоугольного сигнала от МО'5 до 2010* Гц; ПГ .г.2-10'' Г», диапазон установки размаха выходного напряжения ‘ГО мВ ГО В. Ill -ими аднГВ;

- генератор сигналов низкочастотный I'3-5 18. диапазон частот синусоидадьного сигнала os Hi Ги до 2(Ю кГц, ПГ ±(1 - 50Гц) Гц; диапазон выходного напряжения до 10 В; 111 ±5 %, ослабление го 60 до 10 дБ;

- мультиметр 344О1.А, постоянное напряжение от НЮ мВ до 104)0 В. переменное напряжение от 3 Гн до 0>0 кГн. ог 100 мВ до 750 В; ПГ ±((1.(ММ)51Э*О.О0О4Е) В. где: D нокашние прибора. Г - верхнее граничное значение диапазона измерений; измерение частоты ш 3 Гц до 300 кГц; ПГ ±0.00501), где D показание прибора;

- волы мегр цифровой В7-43. переменное напряжение от 0,01 Гц до 20 к! ц, от ИГ1 до 1000 В: 111 «0.5 %;

- прибор для проверки аттенюаторов Д1-В, диапазон частот от 0 до 5-1 </ Гц; диапа-юн входного напряжения ло 1.5 В. ослабление на 00 дБ степенями ио 10 дБ; ПГ ±0.022 дБ.

Сведения о методах измерений

Методы измерений и пожени в разделе 5 Руководства по щсплуатации.

Нормативные документы

1. МИ 2070-60 «ГСП. Государственная поверочная схема для средств измерений вибронеремсшения. виброскорости и виброускорения в диапазоне частот ЭТО’1.....2-104 Гц».

2. ГОСТ 30296-95 «.Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».

3. ГОСТ ПСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».

4. ГОСТ ПСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть I. Общие требования».

5. ГОСТ ПСО 10816-3-2002 «Вибрация. Контроль состояния машин но результатом измерений вибрации на невращающихся частях. Часть 3. Промышленные машины с номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 об/мин».

6, ГОСТ ПСО 10816-4-2002 «Вибрация. Контроль состояния машин по результатом измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки».

। у 42-т-поо.52 1S4’7"’ 1 -2(Юо «Виброанализатор СД-21. Технические условия ».

Рекомендации к применению

при выполнении работ по оценке соотвстсгвия промышленной продукции и продукции других видов, а «акже иных объектов установленным законодательством Российской Федерации обязательным требованиям,

И и отавит ель

ООО «Ассоциация ВАСТ»

Адрес: 198207. Россия, г. Санкт-Петербург, пр. Стачек, д. 140.

Тел. (факс) -7 (812) 327 55 63

Е -tn at 1: v i broftivast. spb. ru

Web: http■’ww w . vibrot ek.ru

Исныта 1 с.1 ьный пен 1 р

IIUI С И ФЬУ « I с». i-( .-Гк’тербур! •»

Адрес: (ощот, j ( jhki-I кчсрбург, ул. Курляндская, д. К

1ел.. (812) 244*62*28. 244-I2-/5, факс: (812) /44-10-04..

E-mail, letter а rustcst.spb.ru.

Arieciat аккредикшии 1 ЦИ (11 ФБУ <■ I cci-K.-lleiept'yspi » по проведенин» испытаний средой измерений и исляч у пи-рж.к-иия пша А'1 30622-10 от 20.12.2010 t

Зам е ст) п ел ь Руко води т ел я Федерат ьиого at си t с i на по техническому регулирований) и метрологии
