Виброанализаторы 8710
| Номер в ГРСИ РФ: | РБ 03 06 6028 16 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Виброанализаторы |
| Производитель / заявитель: | ООО НПЦ "Динамика", г. Омск |
|
Описание типа РБ 03 06 6028 16 [2016-10-10]
rb-03-06-6028-16_2016-10-10.pdf
|
Скачать |
Виброанализаторы 8710 (далее виброанализаторы) предназначены для измерения средних квадратических значений (СКЗ) виброускорения, виброскорости и виброперемещения, а также для измерения частоты вращения и температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6028 16 |
| Наименование | Виброанализаторы 8710 |
| Год регистрации | 2016 |
| Номер сертификата | 10483 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2020-07-14 |
| Получатель сертификата | ООО НПЦ "Динамика", г. Омск, Россия (RU) |
Производитель / Заявитель
ООО НПЦ "Динамика"
Адрес: 644043, г. Омск, а/я 5223
Контакты: (3812)25-42-44 / (3812)25-43-72 / E-mail: post@dynamics.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при предоставлении на поверку с формирователем метки КОМБ.468173.001. |
| Методика поверки | Поверка проводится по КОМБ.468222.010 МП (2015 г.). |
Поверители
Скачать
|
Описание типа РБ 03 06 6028 16 [2016-10-10]
rb-03-06-6028-16_2016-10-10.pdf
|
Скачать |
Описание типа
Назначение
Виброанализаторы 8710 (далее виброанализаторы) предназначены для измерения средних квадратических значений (СКЗ) виброускорения, виброскорости и виброперемещения, а также для измерения частоты вращения и температуры.
Описание
Принцип действия виброанализатора основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
Виброанализатор состоит из измерительного блока и первичных преобразователей. В измерительном блоке осуществляется формирование аналоговых сигналов, поступающих от первичных преобразователей, однократное и двукратное интегрирование, преобразование сигналов в цифровую форму и передача данных на компьютер. Измерительный блок предназначен для измерения параметров характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения), спектрального анализа вибрации и вибрационной диагностики, для измерения частоты вращения, измерения температуры, а также сбора, хранения и передачи данных на ПК.
Виброанализатор имеет три измерительных канала: канал измерения вибрации, канал измерения температуры и канал измерения частоты вращения. Канал измерения вибрации предназначен для работы с датчиками вибрации 5128, 5135, 5136 и АК-3165. Канал измерения частоты вращения работает с фотодатчиком ФД-2. Канал измерения температуры обрабатывает сигналы, поступающие от встроенного инфракрасного (ИК) датчика.
Датчики вибрации представляют собой пьезоэлектрические акселерометры инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

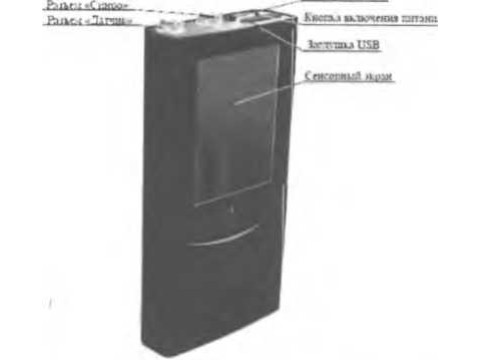

Внешний вид виброанализатора 8710 приведен на рисунке 1. Внешний вид датчиков вибрации 5128, 5135, 5136 и АК 3165 приведен на рисунке 2, фотодатчика ФД-2 приведен на рисунке 3.
Ото ПК ХЗГиЦи

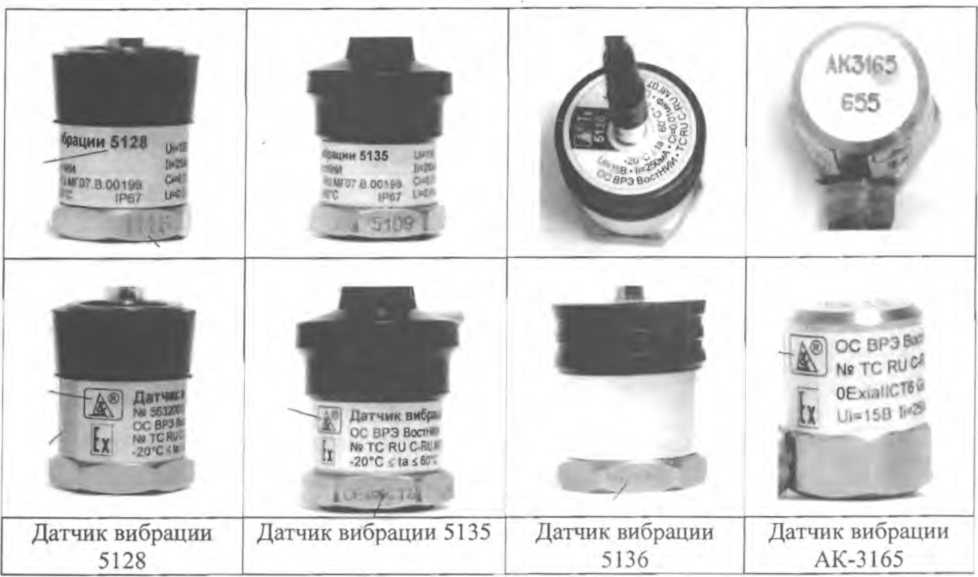

Рисунок 2 - Внешний вид датчиков вибрации 5128, 5135, 5136 и ЛК 3165.
Рисунок 3 - Внешний вид фотодатчика ФД-2.
*
Программное обеспечение
Программное обеспечение (ПО) виброанализаторов 8710 служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно - аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
- СИ в процессе своей работы автоматически проверяет контрольную сумму исполняемого кода по алгоритму CRC16 для контроля его целостности в памяти СИ.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
8710 |
|
Номер версии (идентификационный номер) ПО |
2.0 и выше |
|
Цифровой идентификатор ПО |
i |
|
Другие идентификационные данные (если есть) |
1 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Канал измерения вибрации | |
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 1 до 100 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 1 до 100 |
|
Диапазон измерений СКЗ виброперемещения, мкм |
от 1 до 1000 |
|
Диапазоны рабочих частот при измерении виброускорения, Гц: - с датчиками вибрации 5135 и 5136 - с датчиками вибрации 5128 и АК-3165 |
от 2 до 3000 от 10 до 10000 |
|
Диапазоны рабочих частот при измерении виброскорости, Гц: - с датчиками вибрации 5135 и 5136 - с датчиками вибрации 5128 и АК-3165 |
от 2 до 1000 от 10 до 1000 |
|
Диапазоны рабочих частот при измерении виброперемещения, Гц: - с датчиками вибрации 5135 и 5136 - с датчиками вибрации 5128 и АК-3165 |
от 2 до 200 от 10 до 200 |
|
Пределы допускаемой основной относительной погрешности при измерении, %: - виброускорения и виброскорости (на базовой частоте 159,2 Гц) - виброперемещения (на базовой частоте 40 Гц) |
±3,0 ±4,0 |
|
Пределы допускаемой основной относительной погрешности в диапазонах рабочих частот при измерении, %: - виброускорения и виброскорости - виброперемещения |
±3,0 ±4,0 |
|
Канал измерения частоты вращения | |
|
Диапазон измерений частоты вращения, Гц |
от 0,5 до 20Q 1 1,1----------------------- |
|
Пределы допускаемой основной относительной погрешности измерения частоты вращения, % |
0,5 |
|
Канал измерения температуры | |
|
Диапазон измерений (показаний) температуры, °C |
от 30 до 240 (от 30 до 380) |
|
Пределы допускаемой погрешности канала измерений температуры в диапазоне температур от 30 до 240 °C: - абсолютной погрешности в диапазоне от 30 до 100 °C включ, °C - относительной погрешности в диапазоне св. 100 до 240 °C, % |
*3 . . . |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха при измерении характери- |
±0,5 основной по- |
|
стик вибрации и частоты вращения, % |
грешности |
|
Нормальные условия: - диапазон температур, °C |
25 ±10 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, °C |
от минус 20 до 60 |
|
Габаритные размеры (длина хширина х высота), мм: | |
|
- виброанализатора 8710 |
68 х 144 х 24 |
|
- датчика вибрации 5128 |
диаметр 21,9 х 28,2 |
|
- датчика вибрации 5135 |
диаметр 31,2 х 88,3 |
|
- датчика вибрации 5136 |
диаметр 31,2 х 33,2 |
|
- датчика вибрации АК-3165 |
диаметр 16,2 х 19 |
|
- фотодатчика ФД-2 |
ЮО х 34 х 42 |
|
Масса, г: | |
|
- виброанализатора 8710 |
300 |
|
- датчика вибрации 5128 |
24 |
|
- датчика вибрации 5135 |
90 |
|
- датчика вибрации 5136 |
44 |
|
- датчика вибрации АК-3165 |
40 |
|
- фотодатчика ФД-2 |
200 |
Знак утверждения типа
Знак утверждения типа наносится на корпус виброанализатора методом наклейки и на руководство по эксплуатации типографским способом.
Комплектность
Виброанализатор 8710 в составе: 1шт.
- датчик вибрации 5128 1 шт.
- датчик вибрации 5135 1шт.
|
- датчик вибрации 5136 - датчик вибрации АК-3165 - фотодатчик ФД-2 Руководство по эксплуатации КОБМ.468222.010 РЭ Формуляр КОБМ.468222.010 ФО Методика поверки КОБМ.468222.010 МП |
1 шт. 1 шт. 1 шт. 1 экз. 1 экз. 1 экз. |
Поверка
осуществляется в соответствии с документом КОБМ.468222.0Ю МП «Виброанализаторы 8710. Методика поверки», утвержденным ФГУП «ВНИИМС» 20.03.2015 г.
Основные средства поверки: установка вибрационная поверочная 2-го разряда поТОСТ 8.800-2012, генератор сигналов произвольной формы АКИП-3402 (Гореестр СИ № 40102-08); источники излучения в виде модели абсолютно черного тела эталонные 2-го разряда по ГОСТ 8.558-2009 (диапазон воспроизводимых температур от 0 до плюс 240 °C).
Сведения о методах измерений
Руководство по эксплуатации «Виброанализатор 8710» КОБМ.468222.010 РЭ, раздел 6.
Нормативные документы
1. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
2. ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и вибро ускорения в диапазоне частот от НО'1 до 2-104 Гц.
3. ГОСТ 28243-96 Пирометры. Общие технические требования.
4. КОБМ.468222.010 ТУ «Виброанализатор 8710. Технические условия».
