Приборы для измерения и регулирования температуры многоканальные "Термодат"
| Номер в ГРСИ РФ: | РБ 03 10 5855 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "НПП "Системы контроля", г. Пермь |
Приборы для измерения и регулирования температуры многоканальные «Термодат» (далее - приборы) предназначены для измерения и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом напряжения или силы постоянного тока) и отображения на цифровом дисплее текущего значения температуры, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5855 20 |
| Наименование | Приборы для измерения и регулирования температуры многоканальные "Термодат" |
| Год регистрации | 2020 |
| Номер сертификата | 13883 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2025-01-27 |
| Получатель сертификата | ООО "НПП "Системы контроля", г. Пермь, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП "Системы контроля"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 2411-0106-2014 (с изменением №1, 2019 г.), в. т.ч. находящихся в эксплуатации. |
| Признание поверки | Первичная при выпуске из производства: - Пермский ЦСМ (номер реестра - № RA.RU.311363, шифр поверительного клейма - ВН) (НТК № 11-15). |
Поверители
Скачать
|
Описание типа РБ 03 10 5855 20 [2021-02-03]
rb-03-10-5855-20_2021-02-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5855 20 [2016-01-20]
rb-03-10-5855-20_2016-01-20.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения и регулирования температуры многоканальные «Термодат» (далее - приборы) предназначены для измерения и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом напряжения или силы постоянного тока) и отображения на цифровом дисплее текущего значения температуры, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Описание
Принцип действия приборов основан на преобразовании сигнала от первичных преобразователей температуры. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других датчиков с унифицированным выходом 0-20 мА или 0-10 В, линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее в градусах Цельсия.
Приборы в зависимости от исполнения могут иметь релейные, транзисторные, симисторные, аналоговые выходы (0 - 20) мА или (4 - 20) мА, (0 - 100) мВ, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на лицевой панели корпуса прибора.

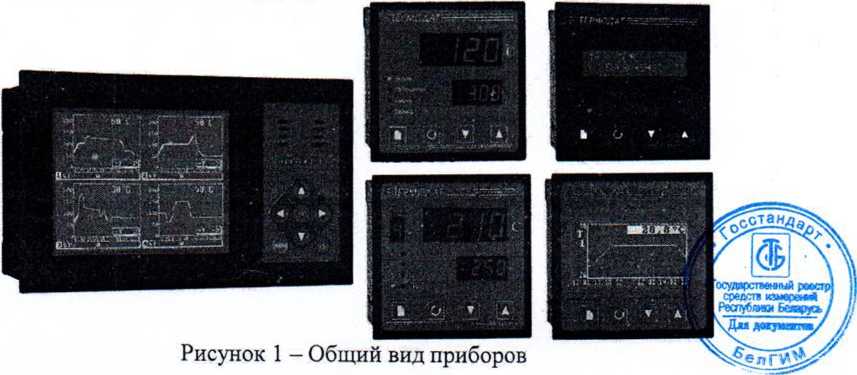

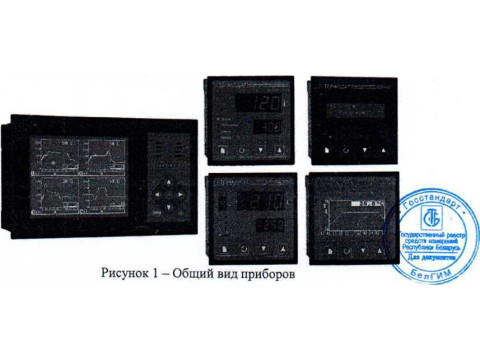

Конструктивно приборы выполнены в виде одного или нескольких блоков соединенных между собой цифровой связью. На лицевой панели расположены кнопки управления, светодиодная индикация и дисплей, где отображаются значение измеряемой температуры и параметры, устанавливаемые пользователем: заданное значение температуры, уровень выходной мощности, коэффициенты законов регулирования, режимы работы выходов и т.д. На задней поверхности корпуса установлены клеммы подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
Приборы имеют цифровое обозначение модификаций: Термодат-08, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21С, 22, 25, 29, 30, 35, 37, 38, 39, 40, 46, 47, 128. Модификации различаются габаритными размерами, лицевой панелью, объемом внутренней памяти и максимальным количеством измерительных и выходных каналов.
Лист № 2
Всего листов 5
Программное обеспечение
Прибор функционирует под управлением встроенного программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения приборов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Termodat_m |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение |
|
Диапазоны измерений входных сигналов в температурном эквиваленте11, °C |
от -270 до +2500 |
|
Диапазоны входных унифицированных сигналов силы постоянного тока, мА напряжения постоянного тока, В |
от 0 до 20 от 0 до 10 |
|
Пределы допускаемой приведенной погрешности в настроенном диапазоне измерений, % |
±(0,25+1 мл. разряда) |
1) Диапазоны измерений первичных преобразователей приведены в таблице 3
Таблица 3 - Диапазоны измерений первичных преобразователей
|
Элемент на входе |
Диапазоны измерений |
Разрешающая способность дисплея |
|
Типы первичных преобразователей | ||
|
1 |
2 |
3 |
|
Термопреобразователи сопротивления | ||
|
Pt (а=0,00385 °C’1) |
от -200 до +500 °C |
1°С или 0,1 °C |
|
П (а=0,00391 °C’1) |
от-200 до +500 °C | |
|
М (а=0,00428 °C'1) |
от-180 до +200 °C | |
|
Си (Wioo=l,426O) |
от -50 до +200 °C | |
|
Ni (а=0,00617 °C'1) |
от-60 до +180 °C | |
|
Термоэлектрические преобразователи |
1 . \\ \ // V Л* | |
|
Тип ТХА (К) |
от-270 до +1372 °C | |
|
Тип ТНН (N) |
от-270 до +1300 °C | |
|
Тип ТЖК (J) |
от-210 до +1200 °C | |
|
Тип ТХК (L) |
от -200 до +800 °C | |
|
Тип ТМКн (Т) |
от -270 до +400 °C | |
|
Тип ТПР (В) |
от +600 до +1820 °C | |
|
Тип ТПП 10 (S) |
от-50 до +1768 °C | |
|
Тип ТПП 13 (R) |
от-50 до +1768 °C | |
|
ТипТВРА! (А-1) |
от 0 до +2500 °C | |
Лист № 3
Всего листов 5
|
2 |
3 | |
|
Тип TBP А2 (А-2) |
от 0 до 1800 °C | |
|
Тип ТВР АЗ (А-3) |
от 0 до 1800 °C | |
|
Датчик с унифицированным выходным сигналом силы постоянного тока | ||
|
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
от 0 до 100 % настраиваемого диапазона измеряемой величины |
1 или 0,1 |
|
Датчик с унифицированным выходным сигналом напряжения постоянного тока | ||
|
от 0 до 1 В от 0 до 10В |
от 0 до 100 % настраиваемого диапазона измеряемой величины |
1 или 0,1 |
Таблица 4 - Основные технические характеристики приборов
|
Наименование характеристики |
Значение | ||
|
Диапазон установки Ro‘) для термопреобразователей сопротивления, Ом |
от 10 до 150 | ||
|
Количество входных измерительных каналов |
от 1 до 36 | ||
|
Количество каналов управления |
от 1 до 36 | ||
|
Компенсация холодных спаев |
есть | ||
|
Напряжение питания2’, В переменным током Частотой, Гц постоянным током |
НО; 220 от 49 до 51 12; 24 | ||
|
Потребляемая мощность, В-A, не более |
22 | ||
|
Интерфейс |
RS485 | ||
|
Объем внутренней памяти, ГБ |
ДО 16 | ||
|
Габаритные размеры, мм, не более ВхЩхД |
220x340x100 | ||
|
Масса, кг, не более |
3,5 | ||
|
Нормальные условия измерений: - диапазон температуры окружающего воздуха, °C - диапазон относительной влажности окружающего воздуха, %, не более - диапазон атмосферного давления, кПа |
от +15 до +30 80 от 84 до 106 | ||
|
Условия эксплуатации2’: Диапазон температуры окружающего воздуха, °C Диапазон относительной влажности окружающего воздуха при температуре меньше +35 °C, % |
от +5 до +50 от -30 до +50 от-50 до+50 от 0 до 80 (без конденсации) от 0 до 95 (без конденсации) | ||
|
Алгоритмы регулирования |
Двухпозиционное регулирование; трехпозиционное регулирование; адаптивное регулирование; ПИД регулирование | ||
|
Выходы |
Выход в виде реле; выход для управления тиристорами; выход для управления симисторами; аналоговый выход (напряжение от 0 до 100 мВ, 5 мА или от 4 до 20 мА) // | ||
|
Время наработки до метрологического отказа, ч |
48000 // |
* \\ | |
|
Средний срок службы, лет, не менее |
7 II | ||
|
1) Ro - номинальное сопротивление термопреобразователя сопротивления при темпе 2) В зависимости от исполнения | |||
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на прибор в виде наклейки.
Комплектность
Таблица 5 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерения и регулирования температуры многоканальный |
Термодат-ХХ |
1 шт. |
|
Руководство по эксплуатации на исполнение модификации «Термодат-ХХ» |
РЭ |
1 экз. |
|
Паспорт прибора |
ПС |
1 экз. |
|
Методика поверки |
МП 2411 -0106-2014 с изменением № 1 |
1 экз. |
|
XX - модификация прибора | ||
Поверка
осуществляется по документу МП 2411-0106-2014 с изменением № 1 «Приборы для измерения и регулирования температуры многоканальные «Термодат». Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 ноября 2019 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012», регистрационный номер в Федеральном информационном фонде 56318-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Технические условия ТУ4218-004-12023213-2013
