Рефрактометры ИРФ-454Б2М

Назначение

Рефрактометры ИРФ-454Б2М предназначены для измерения показателя преломления по и средней дисперсии щ - пс неагрессивных жидких и твердых сред, а также для определения процентного содержания сухих веществ в растворах по шкале сахарозы.

Описание

Принцип действия рефрактометров ИРФ-454Б2М основан на явлении полного внутреннего отражения при прохождении светом границы раздела двух сред с разными показателями преломления.

Основной измерительной шкалой является шкала показателя преломления. Шкала определения процентного содержания сухих веществ в растворах является справочной (дополнительной), которая конструктивно жестко привязана к основной шкале в соответствии с таблицами ГОСТ 2862-90 или по формулам международного документа Refractometry tables-Offical, ICUMSA SPS-3.

Источником света может служить дневной свет или входящие в комплект осветитель с источником питания, питающегося от сети переменного тока напряжением (220±22) В, частотой 50-60 Гц.

Для проведения измерений показателя преломления твердых тел применяется иммерсионная жидкость (наносится на измерительную призму, куда устанавливается твердое тело):

- 1-бромнафталин с по= 1,66...для вещества с показателем преломления до 1,66;

- для веществ с более высоким показателем - раствор ртутно-йодисто-калиевый с по= 1,72.

Измерения показателей преломления жидких тел (2-3 капли наносятся на измерительную призму) проводят:

- в проходящем свете - прозрачных жидкостей;

- в отраженном свете - окрашенных и мутных жидкостей.

Конструктивно рефрактометры выполнены в виде металлического корпуса, на котором закреплены рефрактометрический блок, зеркало подсветки, призмы Амичи, нониус, окуляр.

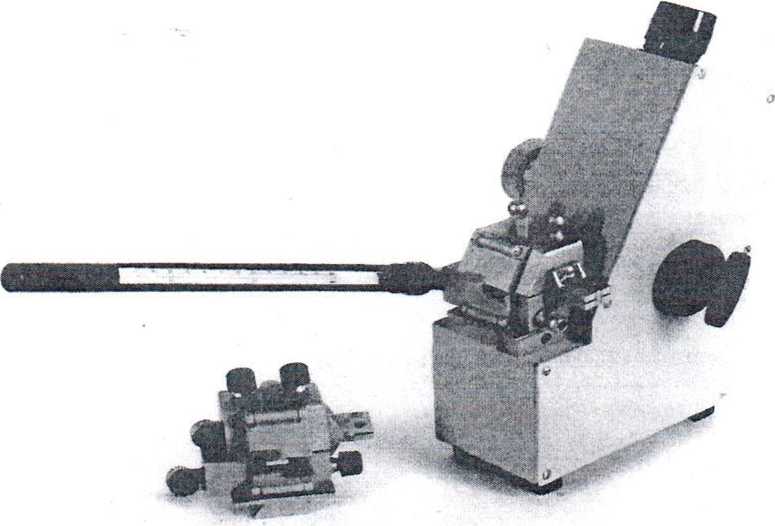

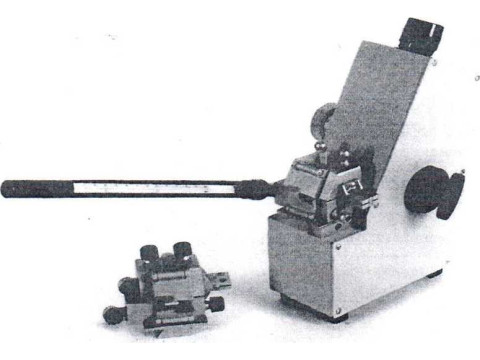

Рисунок 1 - Внешний вид рефрактометра ИРФ-454Б2М

Технические характеристики

Диапазон измерений показателя преломления По от 1,2 до 1,7

Диапазон показаний массовой доли сухих веществ по шкале сахароза от 0 до 100%

Предел допускаемой основной абсолютной погрешности измерения :

-показателя преломления По± 140-4

-средней дисперсии пр- пс± 1,54О’4

Абсолютная погрешность пересчета массовой доли сухих веществ ± 0,05 %

Сходимость показаний по шкале показателя преломления по, не более 54 О'5

Температура измеряемой жидкости от 10 до 60 °C

Габаритные размеры, не более 170x115х 270 мм

Масса, не более 4,5 кг

Установленная безотказная наработка, циклов, не менее 16000

Установленная календарная продолжительность безотказной эксплуатации, не менее 1,5 лет

Установленный полный ресурс, циклов, не менее 8000

Установленный полный срок службы, не менее 8 лет.

Знак утверждения типа

наносят на бирку рефрактометра фотоспособом, на эксплуатационную документацию -типографским способом.

Комплектность

Рефрактометр ИРФ-454Б2М

Термометр

Инструменты и принадлежности, в том числе:

-осветитель

-банка с притертой пробкой (для иммерсионной жидкости)

-призма контрольная

1 шт.

1 шт.

1 шт.

1 шт.

-блок питания БПН-6-05                                       1 шт.

Руководство по эксплуатации

Часть 1.Г34.15.051 РЭ                                         1шт.

Руководство по эксплуатации

Часть 2. Методика поверки. Г34.15.051 РЭ1                      1 шт.

Поверка

осуществляется по документу Г34.15.051 РЭ1 «Рефрактометр ИРФ-454Б2М. Руководство по эксплуатации. Часть 2. Методика поверки», утверждённому ФГУ «Татарстанский центр стандартизации, метрологии и сертификации» 23.04.2008 г.

Перечень средств поверки:

- образцовая призма Г71.79.458 (По = 1,25...) с допускаемой абсолютной погрешностью ±2,5-Ю'5;

- образцовая пластина Г71.81.621 (По = 1,47...) с допускаемой абсолютной погрешностью ±2,5-10'5;

- образцовая пластина Г71.81.621 (По = 1,65...) с допускаемой абсолютной погрешностью ±2,5-10’5";

Сведения о методах измерений

изложены в разделе 3 «Техническое обслуживание изделия и ремонт» Руководства по эксплуатации.

Нормативные документы

1. ГОСТ 8.583-2011 ГСИ. Государственная поверочная схема для средств измерений показателя преломления.

2. Рефрактометр ИРФ-454Б2М ТУ 3-3.1531-77.Технические условия

Рекомендации к применению

-при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
