Уровнемеры OPTIFLEX
| Номер в ГРСИ РФ: | РБ 03 07 5841 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепановка, Самарская обл. |
X
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5841 20 |
| Наименование | Уровнемеры OPTIFLEX |
| Год регистрации | 2020 |
| Номер сертификата | 13884 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2025-03-27 |
| Получатель сертификата | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепновка Волжского района Самарской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "КРОНЕ-Автоматика"
Адрес: массив Жилой массив Стромилово, 443 538, Волжский район, Самарская обл.
Контакты: +7 (846) 230-03-70, 230-03-11, samara@krohne.su
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь в диапазоне измерений уровня от 0 до 20 м. |
| Методика поверки | Поверка проводится по СТБ 8047-2015. |
| Признание поверки | Первичная при выпуске из производства и периодическая: - ООО "КРОНЕ-Автоматика" (аттестат аккредитации - №1522, шифр поверительного клейма - ВТП) в диапазоне измерений уровня до 28 м; - Ростест-Москва (аттестат аккредитации- №RA.RU. 311341, шифр поверительного клейма-МА)(НТК №12-20). |
Поверители
Скачать
|
Описание типа РБ 03 07 5841 20 [2016-05-18]
rb-03-07-5841-20_2016-05-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5841 20 [2021-03-04]
rb-03-07-5841-20_2021-03-04.pdf
|
Скачать |
Описание типа
Назначение
X
Уровнемеры OPTIFLEX предназначены для контактного измерения дистанции, уровня, раздела фаз жидкостей, паст, шламов, пульп и различных сыпучих материалов.
Описание
Принцип работы уровнемеров OPTIFLEX основан на методе импульсной рефлектометрии (TDR, Time-Domain Reflectometer): по волноводу посылают зондирующий импульс и измеряют интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.
Уровнемеры OPTIFLEX состоят из следующих функциональных блоков:
- измерительный преобразователь (преобразователь сигналов), формирующий, излучающий и принимающий радиочастотные импульсы. Он также выполняет измерение интервала времени, и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляется уровень и объём среды (при наличии градуировочной таблицы);
- фланцевая система, которая соединяет волновод с преобразователем сигналов и соединяет уровнемер с емкостью;
- волновод, по которому распространяются электромагнитные сигналы;
- встроенный индикатор (при наличии), отображающего измеренные величины.
Выходная информация передается по токовому сигналу 4...20мА с наложенным протоколом HART или по протоколам связи Profibus РА, Foundation Fieldbus.
Уровнемеры OPTIFLEX имеют следующие исполнения:
- 1300 С - компактное;
- 1300 С - разнесенное.
В качестве волновода применяются:
- двойной или одинарный стержень 0 8 мм длиной до 4 м (неразборный);
- одинарный стержень 0 8 мм длиной до 6 м (разборный);
- коаксиальный сенсор 0 22 мм длиной до 6 м (разборный/неразборный);
- сдвоенный трос 0 4 мм длиной до 8 м;
- одинарный трос 0 2 мм или 4 мм длиной до 35 м (только для жидкостей);
- одинарный трос 0 8 мм длиной до 35 м (только для сыпучих продуктов);
- изогнутые версии сенсоров (например, г-образные) заказываются по специальному заказу.
Программное обеспечение
до поверхности среды, уровня, в токовое значение на выходе, [сы. На настроечные параметры
Внутреннее ПО реализует функции расчёта расе объёма, цифро-аналоговое преобразование измеренных i а также вывод данных на индикатор и через цифровые и есть возможность установки пароля.
непреднамеренных и преднамеренных
Уровень защиты ПО уровнемеров OPTIFLEX от
изменений «средний» по Р 50.2.077-2014.
Лист № 2
Всего листов 4
б) 1300 С (раздельное исполнение)
а) 1300 С (компактное исполнение) i

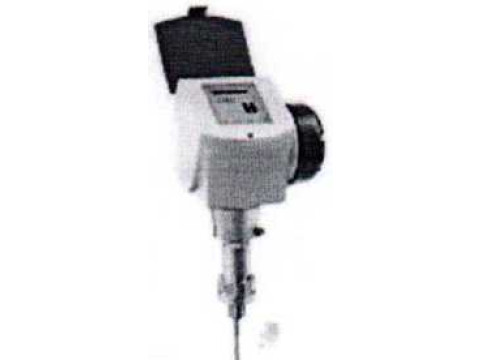

Рисунок 1- Общий вид уровнемеров OPTIFLEX.
Таблица 1- Идентификационные данные
обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
VF714/SF719 | ||
|
Номер версии ПО |
2.Х.Х.ХХ | ||
|
Цифровой идентификатор ПО |
0x1 |
146 | |
Технические характеристики
Таблица 2-
и технические
|
Наименование параметра |
Значение |
|
Диапазон измерений уровня, мм |
10...35000 |
|
Пределы допускаемой абсолютной погрешности измерений |
± 3 |
|
уровня (при дистанции до 10 м), мм1' | |
|
Пределы допускаемой относительной погрешности измерений |
± 0 03 |
|
уровня (при дистанции свыше 10 м), %п | |
|
Температура окружающей среды, °C |
от минус 40 до плюс 80 |
|
Давление измеряемой среды, МПа |
от минус 0,1 до плюс 30,0 |
|
Температура на фланце прибора, °C |
от минус 50 до плюс 300 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Габаритные размеры конвертора, мм |
180x182x357 |
|
Масса конвертора, кг, не более |
15,0 |
ця как по
Примечание:
11 Пределы допускаемой погрешности указаны для оценки результатов измеренийурф встроенному индикатору (при наличии), так и по выходному токовому сигналу
Знак утверждения типа
наносят на корпус уровнемеров OPTIFLEX методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество | |
|
Уровнемер OPTIFLEX |
1 шт. | |
|
Руководство по эксплуатации |
1 шт. | |
|
Комплект ЗИП |
По заказу |
Сведения о методах измерений
приведены в руководстве по эксплуатации уровнемеров OPTIFLEX.
Поверка
осуществляется по документу: ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ±1 мм;
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Нормативные документы
ТУ 4214-010-33530463-2014 «Уровнемеры OPTIFLEX. Технические условия».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
