Уровнемеры буйковые LTD
| Номер в ГРСИ РФ: | РБ 03 07 7899 21 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "СП Тизприбор", г. Москва |
|
Описание типа РБ 03 07 7899 21 [2021-06-25]
rb-03-07-7899-21_2021-06-25.pdf
|
Скачать |
Уровнемеры буйковые LTD (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред жидкостей и преобразования измеренных значений в унифицированный токовый и цифровой выходные сигналы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7899 21 |
| Наименование | Уровнемеры буйковые LTD |
| Год регистрации | 2021 |
| Номер сертификата | 14042 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2025-10-02 |
| Получатель сертификата | ООО "СП Тизприбор", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СП Тизприбор", г. Москва
Адрес: 117461, г. Москва, ул. Херсонская, дом 5, корп. 2, этаж 1, пом. 1, ком. 3, оф. 2
Контакты: +7 (495) 540-52-98, info@sp-tiz.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по МП 208-010-2020 "Уровнемеры буйковые LTD. Методика поверки", утвержденной в 2020 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой Нижегородским ЦСМ (аттестат аккредитации - № RA.RU.311315, шифр поверительного клейма - БН) (НТК №03-21). |
Поверители
Скачать
|
Описание типа РБ 03 07 7899 21 [2021-06-25]
rb-03-07-7899-21_2021-06-25.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры буйковые LTD (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред жидкостей и преобразования измеренных значений в унифицированный токовый и цифровой выходные сигналы.
Описание
Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на торсионную трубку. Поворотное движение торсионной трубки передается через датчик магнитного поля на цифровой контроллер, который преобразует угол поворота в электрический сигнал. Электрический сигнал обрабатывается микропроцессорным электронным блоком и преобразуется в цифровое значение уровня, которое выводится на показывающее устройство электронного блока уровнемера и передается по HART протоколу. Значение уровня также преобразуется в токовый выходной сигнал (4-20 мА).
Уровнемеры состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.
Электронный блок включает в себя:
- рычаг, торсионная трубка и магнитная система;
- микроконтроллер с электронным преобразователем;
- жидкокристаллический дисплей, отображающий измеренные величины. Снизу дисплея имеются кнопки, позволяющей проводить настройку и диагностику уровнемеров.
- разъемы для передачи цифрового сигнала по протоколу HART и стандартного выходного сигнала постоянного тока (4-20 мА).
Буйки конструктивно представляют собой запаянный металлический цилиндр.
Уровнемеры выпускаются в двух модификациях, которые отличаются видом взрывозащиты; с видом взрывозащиты "искробезопасная электрическая цепь "ia" и с видом взрывозащиты «взрывонепроницаемая оболочка» (d).
Общий вид уровнемеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест для знака поверки и знака утверждения типа представлены на рисунке 2.
Информация об исполнении указывается в структуре условного обозначения уровнемера.
Структура условного обозначения (схема составления условного обозначения) уровнемера при заказе:
Уровнемер буйковый LTD - 1-A-2-IC-H-L - 1000-0,5 -F-W
1 2 3 4 5 6 7 8 9 10
|
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. |
Измеряемый параметр Вид монтажа Номинальное давление Вид взрывозащиты Материал Температура измеряемой среды Диапазон измерений (для границы раздела жидкостей указывать через дробь) Погрешность Наличие камеры и вид подсоединения обогрева (без обозначения, не поставляется) Направление установки контроллера (без обозначения, для установки справа) |
|
№ |
Код |
Значение кода | ||||||||
|
1 |
1 |
Измерение уровня жидкости | ||||||||
|
2 |
Измерение границы раздела жидкостей | |||||||||
|
2 |
А |
Монтаж сверху и сбоку | ||||||||
|
В |
Монтаж сбоку и сбоку | |||||||||
|
С |
Монтаж сверху и снизу | |||||||||
|
D |
Монтаж сбоку и снизу | |||||||||
|
Е |
Монтаж сверху | |||||||||
|
F |
Монтаж сбоку | |||||||||
|
S |
Монтаж сверху и снизу | |||||||||
|
3 |
1 |
Номинальное давление < 2,5МПа | ||||||||
|
2 |
Номинальное давление < 4,0 МПа | |||||||||
|
3 |
Номинальное давление < 6,3 МПа | |||||||||
|
4 |
Номинальное давление < 10,0 МПа | |||||||||
|
5 |
Номинальное давление < 16,0 МПа | |||||||||
|
6 |
Номинальное давление < 26,0 МПа | |||||||||
|
7 |
Номинальное давление < 42,0 МПа | |||||||||
|
4 |
IC |
0ExiaIICT5 X | ||||||||
|
IA |
0ExiaIICT6 X | |||||||||
|
DC |
lExdIICT5 X | |||||||||
|
DA |
lExd!lCT6 X | |||||||||
|
5 |
Т |
Материал измерительной камеры: углеродистая сталь | ||||||||
|
Н |
Материал измерительной камеры: нержавеющая сталь 304 | |||||||||
|
N |
Материал измерительной камеры: нержавеющая сталь 316 | |||||||||
|
6 |
L |
Средняя температура: -70 °C < Т < 200 °C | ||||||||
|
D |
Средняя температура: -30 °C <Т < +100 °C | |||||||||
|
G |
Средняя температура: Т < +400°С | |||||||||
|
7 |
Диапазон |
В соответствии с заказом в мм. | ||||||||
|
8 |
Погрешность |
0.2; 0.5 или 1 | ||||||||
|
9 |
F |
Камера с обогревом: фланцевое соединение: | ||||||||
|
Z |
Камера с обогревом, резьбовое соединение: | |||||||||
|
10 |
W |
Контроллер уровнемера устанавливается слева | ||||||||

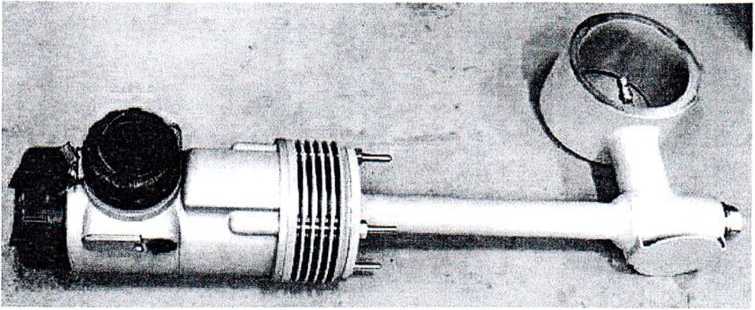

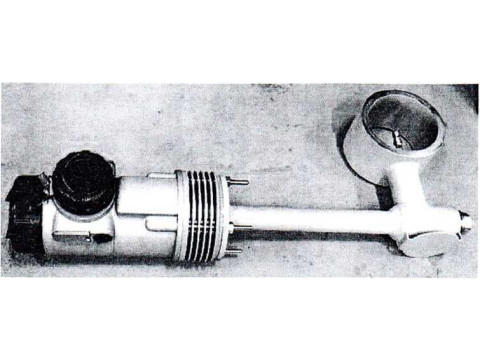

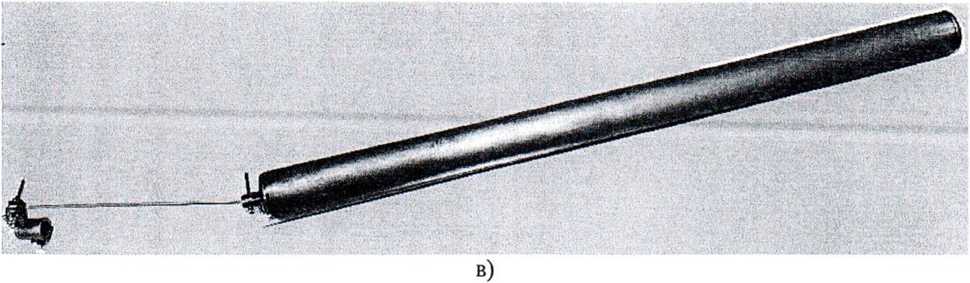

Рисунок 1 - Общий вид уровнемеров буйковых LTD а) - внешний вид уровнемеров, б) - жидкокристаллический дисплей уровнемеров, в) - буек

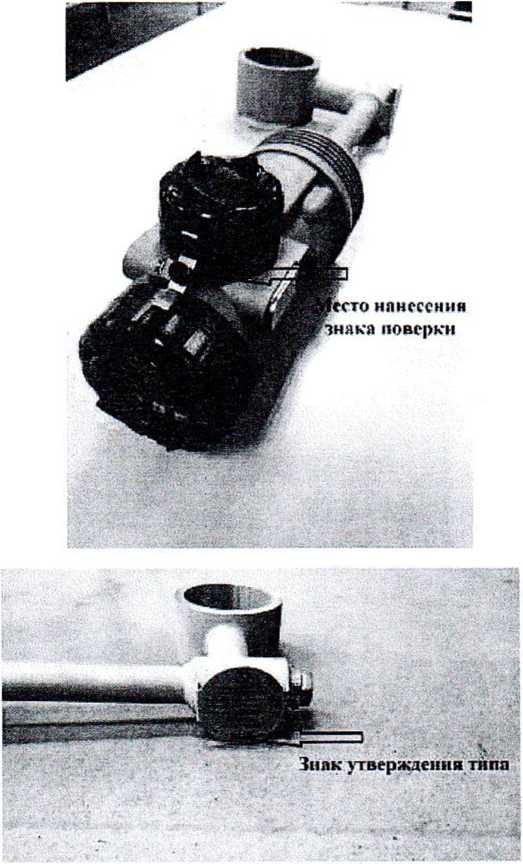

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения знака поверки и знака утверждения типа
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи записи данных измерения, самодиагностики.
Метрологические характеристики уровнемеров нормированы с учетом влияния программного обеспечения.
Для защиты от несанкционированного доступа к настройкам уровнемеров предусмотрена защита паролем.
Уровнемер обеспечивает идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО на экране подключенного к нему компьютера.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DLT9010 |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО |
0XDD24A309 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений уровня и уровня раздела сред жидкостей, мм |
от 250 до 2500 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня и уровня границы раздела двух сред у, выраженной по отношению к диапазону измерений, % |
±0,2; ±0,5; ±1,0 |
|
Пределы допускаемой вариации показаний v не превышают абсолютного значения предела допускаемой основной приведенной погрешности |у|, % |
0,2; 0,5; 1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % |
±0,2 |
|
Зона нечувствительности, в процентном отношении к диапазону измерений,% |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня и уровня границы раздела двух сред, выраженной по отношению к диапазону измерений, %: а) при отклонении температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °C: б) при отклонении температуры измеряемой среды от нормальных условий измерений, на каждые At °C |
±0,7 -Лцхм/?жА<х1оо%* ^тах |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - температура измеряемой среды, °C |
от ±15 до ±25 от ±15 до ±25 |
|
* Лизм - измеренное значение уровня по показаниям уровнемера, мм; Атах - верхний предел измерений уровня, мм; /?ж - коэффициент объемного расширения жидкости, °C'1; At - значение отклонения температуры от нормальных условий измерений, °C, Д/ — tж2 ~ ж\ где ГЖ1 - температура измеряемой жидкости нормальная, °C; txi ~ температура измеряемой жидкости конечная, °C. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от -40 до ±70* (от -60 до ±70 в обогреваемых чехлах) |
|
- температура измеряемой среды, °C - относительная влажность, % |
от -70 до +400 до 95 при температуре +35 °C |
|
Пределы рабочего давления измеряемой среды, МПа, не более |
42,0 |
|
Плотность измеряемой среды, кг/м3 |
от 450 до 2000 |
|
Разность плотностей двух измеряемых сред, кг/м3 |
от 100 до 1550 |
|
Напряжение питания постоянного тока, В |
от 12 до 30 |
|
Потребляемая мощность, В-А, не более |
1,2 |
|
Выходной аналоговый сигнал, мА |
от 4 до 20 |
|
Выходной цифровой сигнал |
HART |
|
Габаритные размеры уровнемера без буйка, мм, не более - Длина - Ширина - Высота |
700 250 200 |
|
Диаметр буйка, мм, не более |
60 |
|
Масса уровнемера без буйка, кг, не более |
15,0 |
|
Масса буйка с подвеской, кг, не более |
3,5 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Степень защиты от внешних воздействий |
IP66 |
|
Маркировка взрывозащиты |
ОЕх ia ПС Т5 X ОЕх ia ПС Тб X 1Ех d ПС Т5 X lExdllC Т6Х |
|
Примечание: * - ЖК-дисплей функционирует при температуре от минус 30 до плюс 50 °C. При температуре ниже минус 30 °C и выше плюс 50 °C исчезает индикация на дисплее, дисплей восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 30 °C и выше 50 °C для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
Знак утверждения типа
наносится на прикрепляемую к уровнемеру маркировочную табличку, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер буйковый |
LTD |
1 шт. |
|
Комплект принадлежностей |
9078606 КП |
1 шт.* |
|
Паспорт |
9078606 ПС |
1 экз. |
|
Руководство по эксплуатации |
9078606 РЭ |
1 экз. |
|
Методика поверки |
МП 208-010-2020 |
1 экз** |
|
* - поставляется в соответствии с заказом * * - допускается поставлять один экземпляр в один адрес отгрузки | ||
Поверка
осуществляется по документу МП 208-010-2020 «Уровнемеры буйковые LTD. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.01.2020 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений не менее диапазона поверяемого уровнемера;
- набор гирь Г-1110, класса точности Ml по ГОСТ OIML R 111-1-2009 «Гири классов El, Е2, Fl, F2, Ml, М1-2, М2, М2-3 и М3. Метрологические и технические требования»;
- Магазин сопротивления Р 4831 (регистрационный номер 38510-08), сопротивление 100 Ом, КТ 0,02;
- вольтметр цифровой В7-46/1 (регистрационный номер 11204-88), верхний предел измерения постоянного напряжения 1кВ, КТ 0,01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт на уровнемер.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ТУ 26.51.52-001-33395806-2018 Уровнемеры буйковые LTD. Технические условия
