Уровнемеры ультразвуковые Prosonic

Назначение

Уровнемеры ультразвуковые Prosonic (далее - уровнемеры) предназначены для измерения уровня жидких и сыпучих продуктов.

Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.

Описание

Принцип действия уровнемеров основан на измерении времени прохождения ультразвукового сигнала от первичного преобразователя до поверхности измеряемой среды и обратно. Время прохождения сигнала зависит от скорости звука в свободном пространстве и пропорционально уровню продукта в резервуаре.

Измеренное значение уровня преобразуется микропроцессором в выходной аналоговый и/или цифровой сигнал.

Уровнемеры могут использоваться в системах измерения расхода, основанных на принципе измерения уровня стоячей волны. Для этого в уровнемерах имеется функция преобразования измеренного значения уровня в значения расхода с использованием таблицы линеаризации по 32-м точкам или формулы, задаваемой пользователем.

Уровнемеры выпускают в обычном исполнении и исполнении со взрывозащитой.

Уровнемеры имеют местную цифровую индикацию и встроенные кнопки управления. Помимо местного управления доступ к информации об измеренных значениях и настройкам может осуществляться по цифровой коммуникации посредством сигналов MART. Profibus РА, Profibus DP, Fieldbus FOUNDATION. Доступ к настройкам прибора при его применении в учетных операциях может быть заблокирован при помощи переключателя на корпусе вторичного преобразователя с последующим пломбированием крышки свинцовой пломбой.

Программное обеспечение уровнемера обеспечивает расширенные функции самодиагностики, информирующие пользователя о состоянии уровнемера.

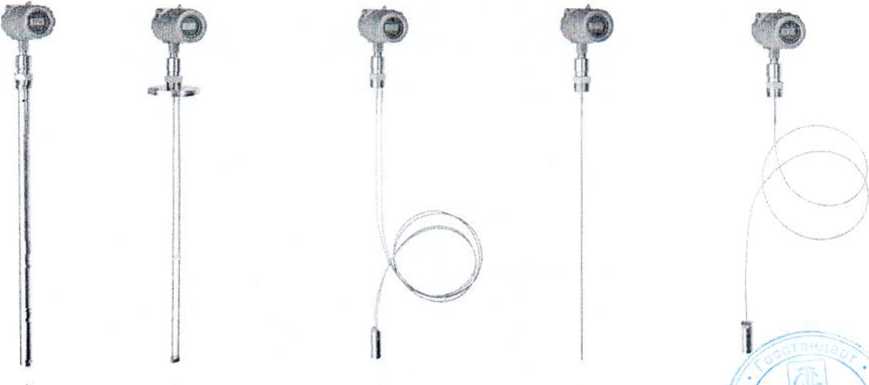

Конструктивно уровнемеры имеют следующие исполнения:

FMU30 - компактный уровнемер для измерения уровня жидкостей и сыпучих продуктов;

FMU40. FMU41, FMU42, FMU43, FMU44 - компактные уровнемеры для измерения уровня жидкостей и сыпучих продуктов (различаются по диапазону измерения);

FDU90, FDU91, FDU92, FDU93, FDU95 - первичные преобразователи уровнемера раздельного исполнения для измерения уровня жидкостей и сыпучих продуктов и подключения к вторичным преобразователям FMU90 или FMU95.

Обязательные метрологические требования

Таблица 2

2 Пределы допускаемой основной погрешности уровнемера (выбирается большее значе-

ние)

- модель FMP30

- модели FMP40 и FMP41

- модели FMP42, FMP43 и FMP44

- модели FMP42, FMP43 и FMP44

±3 мм или ±0,2 % от измеренного расстояния

±2 мм или ±0,2 % от измеренного расстояния

±4 мм или ±0,2 % от измеренного расстояния

±4 мм или ±0,2 % от измеренного расстояния

- модели FMU90 и FMU95 с первичными преобразователями FDU90, FDU91, FDU92, FDU93, FDU95...........................

±2 мм или ±0,17 % от измеренного расстояния

Примечание - Пределы допускаемой основной погрешности уровнемера нормированы при следующих условиях: температура окружающего воздуха (20 ± 3) °C, относительная влажность воздуха от 45 % до 85 % и атмосферное давление от 84 до 106 кПа.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

1 Диапазон температур окружающей среды, °C

- модель FMU30............................................................

- модели FMU40, FMU41, FMU42, FMU43, FMU44................

- модели FMU90 и FMU95...............................................

2 Диапазон температур измеряемой среды, °C

- модель FMU30............................................................

- модели FMU40, FMU41, FMU42, FMU43, FMU44................

от минус 20 до плюс 60

от минус 40 до плюс 80

от минус 40 до плюс 60

от минус 20 до плюс 60

от минус 40 до плюс 80

1 Диапазоны измерений уровнемеров в зависимости от модели указаны в таблицах 1 и 2. Таблица 1

- первичные преобразователи FDU90, FDU91...................

от минус 40 до плюс 80

от минус 40 до плюс 95

от минус 40 до плюс 80

от минус 40 до плюс 150

от 0,07 до 0,3

от 0,07 до 0.25

- первичные преобразователи FDU92, FDU93...................

- первичные преобразователи FDU95-xlxxx.....................

- первичные преобразователи FDU95-x2xxx.....................

3 Диапазон абсолютного рабочего давления, МПа

- модели FMU30, FMU40. FMU41, первичные преобразова

тели FDU93.............................................................. - модели FMU42. FMU43. FMU44

- первичные преобразователи FDU90, FDU91, FDU92............ от 0,07 до 0.4

- первичный преобразователь FDU95................................. от 0,07 до 0,15

4 Относительная влажность, %, не более........................... 100 без конденсации

5 Пределы допускаемой приведенной погрешности

уровнемера в диапазоне рабочих температур и давления, %... ±0,2 от диапазона измерений

6 Напряжение питания постоянного тока, В

- модель FMU30........................................................... от 14 до 35

- модели FMU40, FMU41, FMU42, FMU43, FMU44, FMU90,

FMU95....................................................................... от 10,5 до 32

7 Напряжение питания переменного тока номинальной частотой 50. 60 I ц. В (модели FMU40. FMU41, FMU42, FMU43, I MU44. FMU90. FMU95)..............................................

от 90 до 253

Комплектность

Комплект поставки счетчика соответствует указанному в таблице 3.

Таблица 3

- по отдельному заказу

Место нанесения знака утверждения типа средств измерений

Знак утверждения типа наносится на титульный лист паспорта типографским

способом.

Поверка

Поверка осуществляется по МП.МН 770-99 «Уровнемеры ультразвуковые Prosonic. Методика поверки».

Сведения о методах измерений

Сведения о методах измерений приведены в эксплуатационных документах.

Перечень средств поверки

При проведении поверки должны быть применены средства измерения, указанные в таблице 4.

Таблица 4

Примечание - допускается замена на средства измерений с аналогичными основными | характеристиками.

Технические нормативные правовые акты и технические документы, устанавливающие

требования к типу средств измерений:

ГОСТ 28725-90 «Приборы для измерения жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».

ТР ТС 004/2011. «О безопасности низковольтного оборудования»

ГР ТС 020/2011. «Электромагнитная совместимость технических средств»

ГР ТС 012/2011. «О безопасности оборудования для работы во взрывоопасных средах»

методику поверки:

МП.МН 770-99 «Уровнемеры ультразвуковые Prosonic. Методика поверки».

Идентификация программного обеспечения

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное фирмой. ПО уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемым во встроенной программе (Firmware).

Доступ к цифровому индикатору Firmware (контрольной сумме) невозможен. Производится самодиагностика без отображения контрольной суммы на дисплее.

Наименование программного обеспечения отображается на дисплее уровнемера в процессе инициализации. Идентификационные номера Firmware отображаются как неактивные, не подлежащие изменению.

Наименование ПО имеет структуру XX.YY.ZZ, где

XX идентификационный номер Firmware обозначается 01

YY идентификационный номер Software (от 00 до 99). Обозначает новые фу нкциональные возможности и совместимость с аппаратной частью

ZZ - номер ревизии Software (от 00 до 99). Обозначает совершенствование Software. устранение ошибок и оптимизацию Software. Идентификационные данные приведены в таблице 5

Таблица_5

Заключение о соответствии

Уровнемеры ультразвуковые Prosonic соответствуют требованиям ГОСТ 28725-90, ТР ТС 004/2011 (декларация о соответствии ЕАЭС № RU Д-DE.M010.B.05554 от 22.02.2018 до 21.02.2023), ТР ТС 020/2011 (декларация о соответствии ЕАЭС № RU Д-ПЕ.МОЮ.В.05551 от 22.02.2018 до 21.02.2023) и ТР ТС 012/2011 (сертификат о соответствии № RU C-DE.AA87.B.00875 от 08.02.2018 до 13.09.2022).
